Orqaga hisoblash svetofor moduli qo'llanmasi: avtomobil taymerlari uchun sinxronizatsiya, moslik va kuchlanishdan himoyalanish

Trafik signalini ortga hisoblash moduli uchun raqamlarni ko'rsatish dasturning faqat bir qismidir. Haqiqiy chorrahada, orqaga hisoblash displeyi transport signalini boshqaruvchiga to'g'ri javob berishi, kerakli kirish signalini tanib olishi, elektr sharoitlari o'zgarganda barqaror turishi va chaqmoq chaqishi va kuchlanishning oshishi mumkin bo'lgan muhitda ishlashni davom ettirishi kerak. Trafik muhandisligi bo'yicha pudratchilar, tizim integratorlari va transport uskunalari xaridorlari uchun bu talablar ko'pincha ortga hisoblash taymerining ko'rinishidan muhimroqdir.

Svetoforning ortga hisoblash moduli bo'yicha amaliy qo'llanma shuning uchun o'rnatish, kontroller mosligi, signalni aniqlash, ortga hisoblash sinxronizatsiyasi, parametrlarni ishga tushirish va muammolarni bartaraf etishga qaratilgan bo'lishi kerak. Shu bilan birga, avtomobil uchun Svetoforning orqaga sanash taymerini baholagan xaridorlar modul turli xil kirish sharoitlari, elektr shovqinlari, kuchlanishdan himoyalanish va maydon konfiguratsiyasini qanday boshqarishini tushunishlari kerak.

FAMA uchun orqaga hisoblash moduli ortga hisoblash displeyini izolyatsiya qilingan yoritish komponenti sifatida ko'rib chiqishdan ko'ra, ushbu amaliy talablar asosida ishlab chiqilgan.

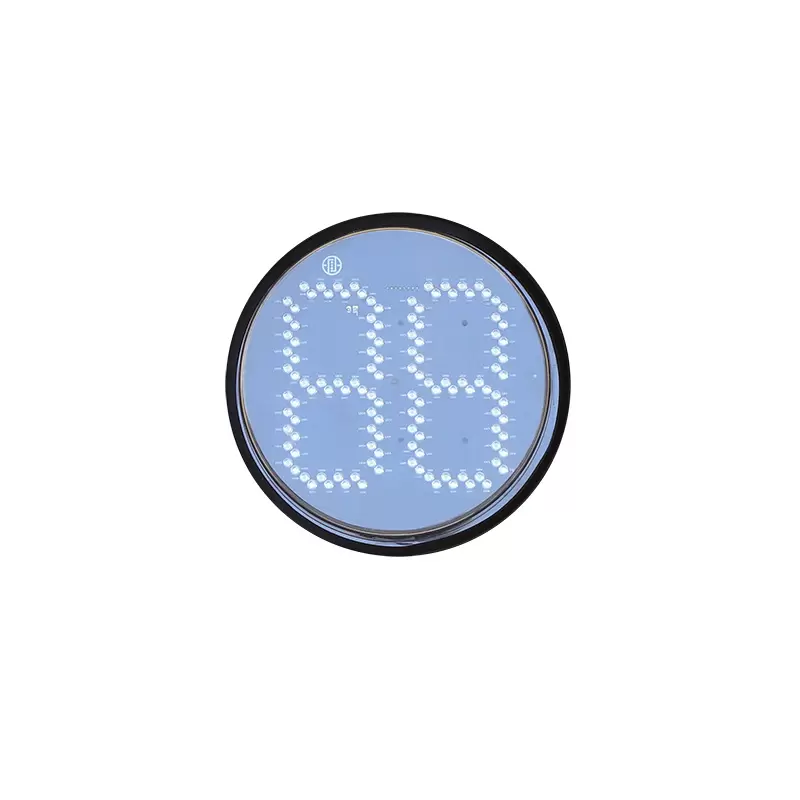

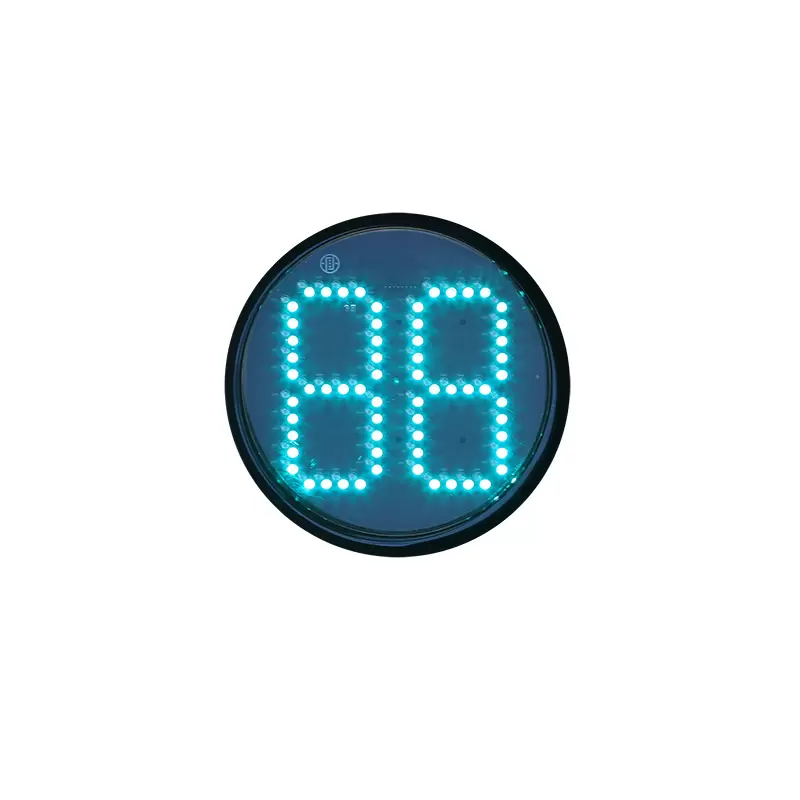

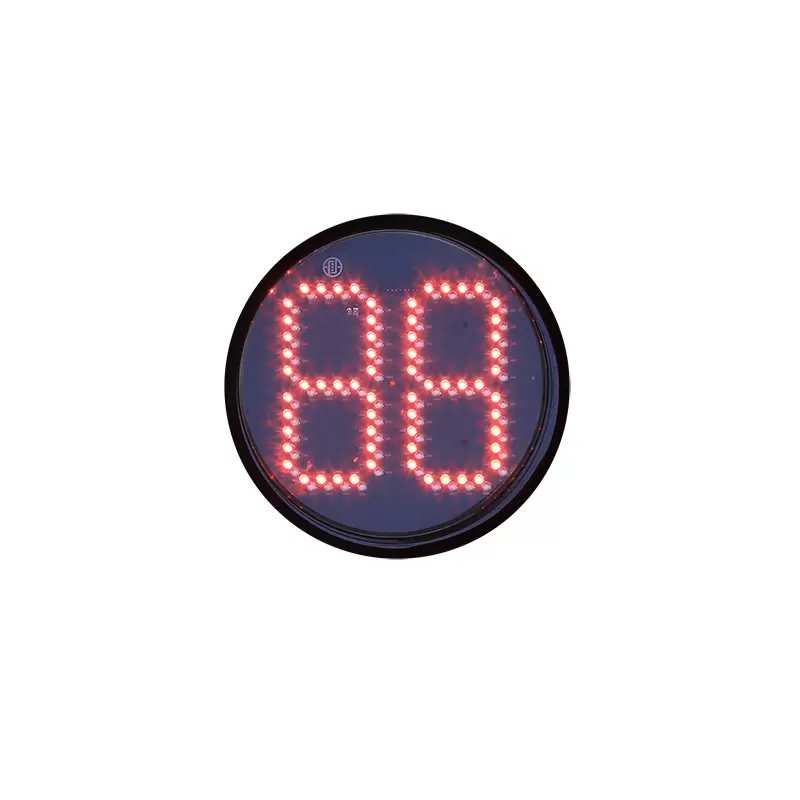

Ortga hisoblash svetofor modulining tuzilishini tushunish

Orqaga hisoblash svetofor moduli optik linza, yorug'lik taxtasi, boshqaruv paneli, suv o'tkazmaydigan halqa va chiroq idishidan iborat. Har bir komponent modulning umumiy ishlashiga hissa qo'shadi, boshqaruv paneli esa orqaga sanash displeyi va transport signallari tizimi bilan bog'liq elektr signallari o'rtasidagi kalit interfeysini ta'minlaydi.

Optik linzalar va yorug'lik taxtasi to'g'ridan-to'g'ri orqaga hisoblash ma'lumotlarining vizual taqdimoti bilan bog'liq. Chiroq idishi modulning jismoniy tuzilishining bir qismini tashkil qiladi, suv o'tkazmaydigan halqa esa o'rnatilgan yig'ilishning muhofazasi va himoya talablarini qo'llab-quvvatlaydi. Modul transport signali bilan bog'liq kirishni aniqlashi va sharhlashi kerak bo'lganda boshqaruv paneli ayniqsa muhimdir.

Xarid qilish guruhlari uchun bu orqaga hisoblash signali modulini baholash LED displey xususiyatlari bilan cheklanmasligi kerakligini anglatadi. Mexanik tuzilma, elektrni aniqlash davri va boshqaruvchi interfeysi bitta tizim sifatida ko'rib chiqilishi kerak.

O'zaro munosabatlarni quyidagicha umumlashtirish mumkin:

Trafik signalini kiritish → signalni aniqlash → boshqaruv mantig‘i → ortga hisoblash/ko‘rsatish → sinxronlashtirilgan vizual chiqish

Agar kirish signali to'g'ri aniqlanmasa yoki talqin etilmasa, displey uskunasining o'zi normal ishlayotgan bo'lsa ham, ortga hisoblash displeyi transport signaliga mos kelmasligi mumkin.

Moslashuvchan aniqlash orqaga sanash sinxronizatsiyasining markaziy qismidir

Yo'l harakati signalining orqaga sanash taymeriga qo'yiladigan asosiy texnik talablardan biri bu elektr muhitidagi o'zgarishlarni bartaraf etish qobiliyatidir.

FAMA moduli moslashuvchan aniqlash imkoniyatlariga ega patentlangan ortga hisoblash sxemasidan foydalanadi. Taqdim etilgan mahsulot ma'lumotlariga ko'ra, sxema avtomatik ravishda turli xil kirish kuchlanish darajalariga mos kelishi, ish chegaralarini dinamik ravishda sozlashi va tashqi elektr shovqinlarini filtrlashi mumkin.

Ushbu yondashuv muhim ahamiyatga ega, chunki orqaga hisoblash moduli svetoforni boshqarish moslamasidan mustaqil ravishda ishlamaydi. Ortga hisoblash mos ravishda javob berishidan oldin uni aniqlash sxemasi tegishli signal holatini aniqlashi kerak.

Kirish kuchlanishini avtomatik moslashtirish

Ortga hisoblash moduli loyihada foydalaniladigan transport signalini boshqarish tizimiga qarab turli xil kiritish shartlariga duch kelishi mumkin. Bir qattiq aniqlash shartiga tayanish o'rniga, adaptiv kuchlanishni aniqlash modulga kiruvchi signal darajasiga mos kelishiga va tegishli ish sharoitini o'rnatishga imkon beradi.

O'rnatish guruhi uchun bu kirish voltajining mosligini ishga tushirish vaqtida tasdiqlash uchun muhim elementga aylantiradi.

Asosiy savollar:

• Yo'l signali boshqaruvchisi qanday kirish signalini beradi?

• Orqaga hisoblash moduli bu signalni to'g'ri aniqlay oladimi?

• Tanlangan ish rejimi boshqaruvchiga mos keladimi?

• Signal darajasi tegishli tizim sharoitida o'zgarganda modul doimiy ravishda javob beradimi?

Ushbu savollar o'rnatishdan keyin muammolarni bartaraf etish muammosi sifatida emas, balki yakuniy joylashtirishdan oldin tasdiqlanishi kerak.

Dinamik chegarani sozlash va shovqinlarni filtrlash

Elektr shovqinlari signalni aniqlashni qiyinlashtirishi mumkin. Agar aniqlash davri kiruvchi elektr tebranishlariga juda oson javob bersa, ortga hisoblash moduli shovqinni yaroqli signal holati sifatida talqin qilishi mumkin.

Moslashuvchan aniqlash dizayni buni dinamik chegarani sozlash va elektr shovqinlarini filtrlash orqali hal qiladi. Bitta o'zgarmas aniqlash chegarasidan foydalanish o'rniga, kontaktlarning zanglashiga olib kirishi aniqlangan kirish holatiga ko'ra o'zining ish chegarasini sozlashi mumkin.

Trafik signalini ortga hisoblash moduli uchun maqsad shunchaki kuchlanishni aniqlash emas. Ortga hisoblash haqiqiy signal holati bilan sinxron bo'lib qolishi uchun mo'ljallangan trafikni boshqarish signalini kiruvchi elektr shovqinidan ajratishdir.

Bu, ayniqsa, loyihada bir nechta elektr qurilmalari, uzoq simlar yoki boshqa elektr buzilish manbalari mavjud bo'lsa, dolzarbdir.

Avtomobil uchun svetoforning orqaga sanash taymeri: o'rnatish va tizimning muvofiqligi

Avtomobil uchun Svetoforning orqaga sanash taymerini tanlashda birinchi savol displeyning jismoniy ko'rinishidan ko'ra mavjud svetoforni boshqarish tizimiga muvofiqligi bo'lishi kerak.

Modul uchta moslashuvchan ish rejimini qo'llab-quvvatlaydi. Taqdim etilgan mahsulot ma'lumotlariga ko'ra, ushbu ish rejimlari asosiy mahalliy va xalqaro yo'l signallarini boshqarish tizimlarining 99% dan ko'prog'iga mos kelishini ta'minlash uchun mo'ljallangan.

Bu ko'rsatkich universal sanoat statistikasi sifatida emas, balki FAMA tomonidan taqdim etilgan mahsulotning ishlashi tavsifi sifatida tushunilishi kerak.

O'rnatish loyihasi uchun tegishli ish rejimi haqiqiy svetofor boshqaruvchisi va signal xususiyatlariga muvofiq aniqlanishi kerak. Asosiy ishga tushirish ketma-ketligi quyidagilarni o'z ichiga olishi kerak:

1. Trafik signalini boshqaruvchi va uning chiqish xususiyatlarini tasdiqlang.

2. Kerakli quvvat kiritish va aloqa interfeysini tasdiqlang.

3. Tegishli moslashuvchan ish rejimini tanlang.

4. Ortga hisoblash modulini loyiha simlari talablariga muvofiq ulang.

5. Modul transport signalining kirishini to'g'ri aniqlaganligini tekshiring.

6. Ko'rsatilgan ortga hisoblash haqiqiy qizil yoki yashil signal holatiga mos kelishini tekshiring.

7. Chorrahani normal ishga tushirishdan oldin parametrlarni ishga tushirishni yakunlang.

Shunday qilib, ortga hisoblash moduli qo'llanmasi faqat o'rnatish diagrammasi emas, balki ishga tushirish uchun ma'lumotnoma sifatida ko'rib chiqilishi kerak.

Ortga hisoblash sinxronlashtirilmaganda nimani tekshirish kerak

Agar orqaga hisoblash ko'rsatkichi g'ayritabiiy bo'lsa, kirish signalini aniqlay olmasa yoki svetoforga mos kelmasa, modulni darhol almashtirish birinchi qadam bo'lishi shart emas.

O'rnatish guruhi birinchi navbatda boshqaruvchi, kirish signali va modul konfiguratsiyasi o'rtasidagi munosabatni tekshirishi kerak.

Muhim nazorat punktlariga quyidagilar kiradi:

Kirish signali:
Yo'l harakati signali boshqaruvchisi ortga hisoblash moduliga kutilgan signalni taqdim etishini tasdiqlang.

Kirish kuchlanishi:
Haqiqiy kirish holati tanlangan aniqlash rejimiga mos kelishini tekshiring.

Ishlash rejimi:
uchta moslashuvchan ish rejimidan biri tegishli boshqaruv tizimi uchun to'g'ri tanlanganligini tasdiqlang.

Aniqlash chegarasi:
Aniqlash davri elektr shovqinidan ko'ra mo'ljallangan signalni to'g'ri tanib yoki yo'qligini tekshiring.

Aloqa interfeysi:
Aloqa ishtirok etgan joyda interfeys ulanishi va konfiguratsiyasini tekshiring.

Ortga hisoblashni sinxronlashtirish:
Ishga tushirish vaqtida ortga hisoblash displeyini svetoforning haqiqiy holati bilan solishtiring. Ishlayotgan displey avtomatik ravishda ortga hisoblash to'g'ri sinxronlanganligini anglatmaydi.

Ushbu nosozliklarni bartaraf etish tartibi keraksiz komponentlarni almashtirishdan oldin elektr kiritish muammosini, konfiguratsiya muammosini va haqiqiy apparat muammosini ajratishga yordam beradi.

Yo'l harakati signallari ilovalari uchun ikki tomonlama kuchlanishdan himoya qilish

Yo'l signali uskunalari ochiq havoda o'rnatiladi, bu esa elektr tokining kuchlanishidan himoyalanishni muhim ahamiyatga ega.

FAMA moduli quvvat kiritish va aloqa interfeysini qamrab oluvchi ikki tomonlama kuchlanishdan himoya qiladi. Maqsad - chaqmoq urishi va yuqori voltli kuchlanishning uskunaga ta'sirini kamaytirish.

Tizim integratorlari uchun bu farq muhim ahamiyatga ega. Faqat kirish quvvatini himoya qilish aloqa interfeysi orqali potentsial kuchlanish ta'sirini bartaraf etmaydi. Ikkala yo'lda himoyani o'z ichiga olgan modul uskuna tomonidan ishlatiladigan elektr interfeyslari uchun kengroq himoya dizaynini ta'minlaydi.

Taqdim etilgan mahsulot ma'lumotlariga ko'ra, ushbu dizayn nosozliklar darajasini kamaytirishi va texnik xizmat ko'rsatish xarajatlarini 50% dan ko'proq kamaytirishi mumkin. Bu FAMA tomonidan belgilangan mahsulotning ishlash tavsifi sifatida ko'rib chiqilishi kerak va har bir loyiha yoki o'rnatish muhiti uchun kafolatlangan pasayish sifatida umumlashtirilmasligi kerak.

Shuning uchun xaridorlar uchun kuchlanishdan himoyalanish saytning elektr muhiti, topraklama dizayni, o'rnatish shartlari va umumiy svetoforni himoya qilish tizimi bilan birgalikda baholanishi kerak.

Uskunani almashtirmasdan masofaviy konfiguratsiya

Trafik loyihalari har doim ham bir xil nazorat talablaridan foydalanmaydi. Bitta loyiha uchun sozlangan modul boshqa chorraha yoki transport signali muhitida oʻrnatilganda turli tizim parametrlariga muhtoj boʻlishi mumkin.

Modul kompyuterga asoslangan yuqori darajadagi boshqaruv tizimi orqali masofaviy konfiguratsiyani qo'llab-quvvatlaydi. Tizim parametrlarini apparatni almashtirmasdan onlayn tarzda sozlash mumkin.

Bu loyihani ishga tushirish va texnik xizmat ko'rsatish jarayonida amaliy ustunlikni ta'minlaydi. Konfiguratsiya parametrini o'zgartirish kerakligi sababli modulni olib tashlash o'rniga, vakolatli texnik xodimlar yuqori darajadagi boshqaruv tizimi orqali tegishli tizim parametrlarini sozlashi mumkin.

Bir nechta chorrahalarni boshqaradigan pudratchilar uchun bu jismoniy modulni o'zgartirmasdan turli xil loyiha talablarini qondirish kerak bo'lgan joylashtirishni soddalashtirishi mumkin.

Masofaviy konfiguratsiyani boshqaruvchining to'g'ri muvofiqligi va signal o'tkazgichlari o'rniga emas, balki ishga tushirish jarayonining bir qismi sifatida ko'rib chiqish kerak.

Qabul qiluvchilar ortga hisoblash trafik signali modulini qanday baholashi kerak

Chet eldagi transport uskunalarini xaridorlari uchun foydali spetsifikatsiyani ko'rib chiqish displey hajmi yoki tashqi ko'rinishidan ko'proq narsani qamrab olishi kerak.

1. Traffic Signal Controller mosligi

Loyiha tomonidan qo'llaniladigan boshqaruvchi va signalni boshqarish arxitekturasi bilan modulning mosligini tasdiqlang. Loyiha turli boshqaruv tizimlarini o'z ichiga olgan bo'lsa, moslashuvchan ish rejimlari ayniqsa muhim bo'lishi mumkin.

2. Kirish kuchlanishini aniqlash

Modul kirish signalini qanday aniqlashini va u tegishli kirish kuchlanish sharoitlariga moslasha oladimi yoki yo'qligini tasdiqlang.

3. Ortga hisoblashni sinxronlashtirish

Asosiy savol shundaki, modul doimiy ravishda svetofor holatini aniqlay oladimi va ortga hisoblash displeyini avtomobil signali bilan sinxronlashtiriladi.

4. Elektr shovqinlarini filtrlash

Aniqlash sxemasi kiruvchi elektr shovqinlarini qanday hal qilishini so'rang. Bu, ayniqsa, murakkab elektr muhitida barqaror signalni aniqlash zarur bo'lganda muhimdir.

5. Quvvat va aloqa kuchlanishidan himoyalanish

Faqat quvvat himoyasini hisobga olishdan ko'ra, kuchlanishdan himoyalanish ham quvvat kiritish, ham aloqa interfeysi uchun ta'minlanganligini tekshiring.

6. Konfiguratsiya va ishga tushirish

Parametrlarni masofadan turib sozlash mumkinligini va konfiguratsiya jarayonini apparatni almashtirmasdan yakunlash mumkinligini tasdiqlang.

7. Jismoniy himoya va texnik xizmat ko'rsatish

Optik linzalar, yorug'lik taxtasi, boshqaruv paneli, suv o'tkazmaydigan halqa va chiroq idishi to'liq modul tuzilishining bir qismi sifatida ko'rib chiqilishi kerak. O'rnatish guruhlari, shuningdek, joylashtirishdan oldin tegishli ekologik va texnik talablarni tushunishlari kerak.

FAMA ning Yo'l harakati signallarini ortga hisoblash ilovalariga yondashuvi

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) aqlli signallarni boshqarish, aqlli harakat xavfsizligi va 5G ko'p funksiyali aqlli ustunlarni qamrab oluvchi integratsiyalashgan aqlli transport echimlarini taqdim etadi. Uning svetofor mahsuloti portfeliga svetoforlar boshqaruvchilari, avtomobil svetoforlari, teskari sanash taymerlari va svetofor modullari kiradi.

FAMA - Xitoyning svetofor chiroqlari sanoatidagi yetakchi korxona

FAMA loyiha portfeli, shuningdek, Malayziya, Braziliya, Tunis, Chili, Peru, Argentina, Kolumbiya, Paragvay, Ekvador va Urugvay kabi bozorlarda svetofor va orqaga sanash taymerlari loyihalarini o'z ichiga oladi.

Trafik signalini ortga hisoblash modulini baholovchi xaridorlar uchun ushbu loyiha ma'lumotnomalari ishlab chiqaruvchining mahsulot assortimenti va qo'llash tajribasini ko'rib chiqishda qo'shimcha kontekstni taqdim etishi mumkin. FAMA mahsulot portfelini transport signallari mahsuloti bo'limi orqali ko'rib chiqish mumkin, loyiha sahifalarida esa turli xorij bozorlarida svetoforlarni joylashtirish misollari keltirilgan.

Xulosa: Orqaga hisoblash modulida nima muhim

Trafik signalini ortga hisoblash moduli mustaqil displey sifatida emas, balki to'liq harakatni boshqarish tizimining bir qismi sifatida baholanishi kerak.

Orqaga hisoblash svetofor moduli qo'llanmasi uchun muhim sohalar o'rnatish, boshqaruvchi ulanishi, moslashuvchan ish rejimini tanlash, kirish signalini aniqlash, kuchlanishni moslashtirish, chegarani sozlash, ortga hisoblash sinxronizatsiyasi va parametrlarni ishga tushirishdir.

Avtomobil uchun svetoforning orqaga sanash taymerida xaridorlar qo'shimcha ravishda kontroller mosligini, aloqa interfeyslarini, elektr shovqinlarini filtrlashni, ikkilamchi kuchlanishdan himoya qilishni, masofaviy konfiguratsiya va texnik xizmat ko'rsatish talablarini tekshirishlari kerak.

Bu funktsiyalar o'rtasidagi amaliy bog'liqlik oddiy: signalning to'g'ri muvofiqligi aniqlash imkonini beradi; adaptiv aniqlash barqaror signalni aniqlashni qo'llab-quvvatlaydi; kuchlanishni moslashtirish va chegarani sozlash mo'ljallangan signalni shovqindan ajratishga yordam beradi; aniq aniqlash orqaga sanash sinxronizatsiyasini qo'llab-quvvatlaydi; kuchlanishdan himoyalanish elektr interfeyslarini himoya qiladi; va masofaviy konfiguratsiya ishga tushirish va texnik xizmat ko'rsatishni soddalashtirishi mumkin.

Trafik muhandisligi kompaniyalari, tizim integratorlari va infratuzilma pudratchilari uchun ushbu texnik zanjir faqat displey spetsifikatsiyalariga qaraganda svetoforni hisoblash modulini tanlash uchun foydaliroq asosdir.
