Ishonchli chorrahalarni boshqarish uchun ortga hisoblash taymeri bilan kam quvvatli piyoda svetoforini qanday tanlash mumkin

Kirish: Piyoda signal tizimlarining amaliy muammolarini hal qilish

Piyoda signalizatsiya uskunalari kunlik transport tsikllari, o'zgaruvchan tashqi sharoit va uzoq vaqt davomida doimiy foydalanish orqali doimiy ravishda ishlashi kerak. Yo'l signali tizimining integratorlari, shahar yo'l harakati organlari va yo'l infratuzilmasi pudratchilari uchun mos piyodalar o'tish chiroqini tanlash dastlabki sotib olish narxini solishtirishdan ko'ra ko'proq narsani o'z ichiga oladi. Quvvat iste'moli, LED displeyning uzluksizligi, orqaga hisoblashni boshqarish, kontroller mosligi va uzoq muddatli texnik xizmat ko'rsatish talablari o'rnatishning umumiy narxiga va ishlashiga ta'sir qiladi.

An'anaviy signal uskunalari LED komponentlari ishlamay qolganda, mavjud kontrollerlar turli operatsion interfeyslardan foydalanganda yoki o'rnatish guruhlari konfiguratsiya muammolariga duch kelganda qo'shimcha muammolarni bartaraf etishni talab qilishi mumkin. Ushbu qiyinchiliklar ishga tushirish ishlarini ko'paytirishi va bir nechta chorrahalarda texnik xizmat ko'rsatishni murakkablashtirishi mumkin.

Ortga hisoblash taymeriga ega past quvvatli piyodalar svetofori o'zining quvvat manbai dizayni, doimiy oqim qo'zg'aysan texnologiyasi, nosozliklarni izolyatsiya qiluvchi LED sxemasi va moslashtirilgan ortga hisoblash ish rejimlari orqali ushbu tashvishlarning bir nechtasini hal qiladi. Biroq, uning amaliy qiymati uskunalarni to'g'ri tanlashga, muvofiqlikni tekshirishga va muayyan transportni boshqarish tizimining talablariga muvofiq o'rnatishga bog'liq.

Piyodalar o'tish chiroqlari belgisi bilan bog'liq loyihalar uchun xaridorlar faol yoritilgan piyoda signali, ortga hisoblash displeyi va passiv yo'l belgisini ham farqlashlari kerak. Ularning har biri umumiy yo'l muhitida har xil funktsiyani bajaradi.

1. Barqaror ishlash va energiyadan samarali foydalanishni qo'llab-quvvatlovchi texnik xususiyatlar

Uch birlikli konstruktsiya va segmentli ortga hisoblash displeyi

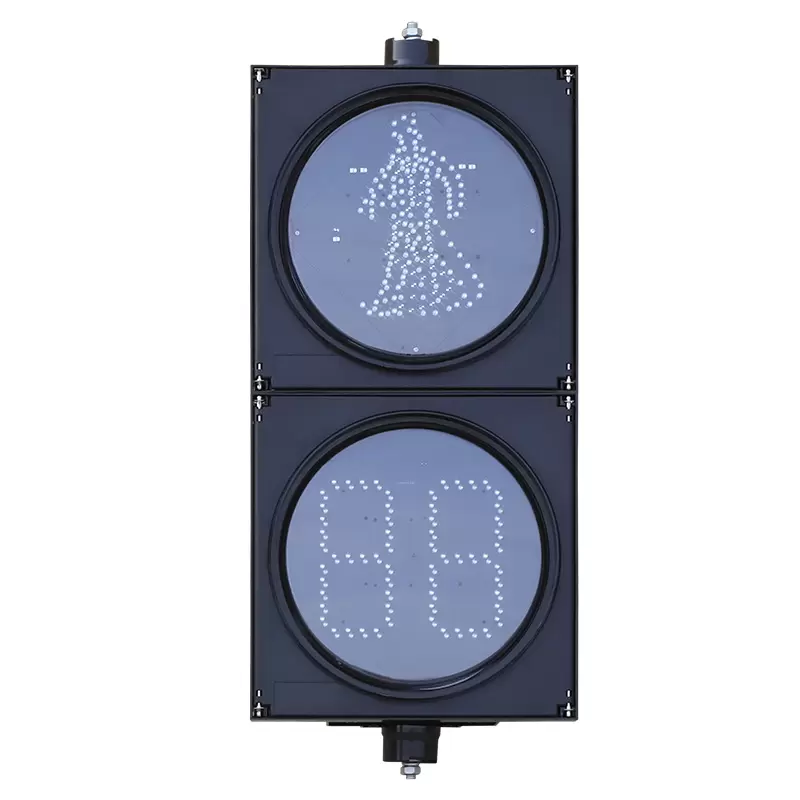

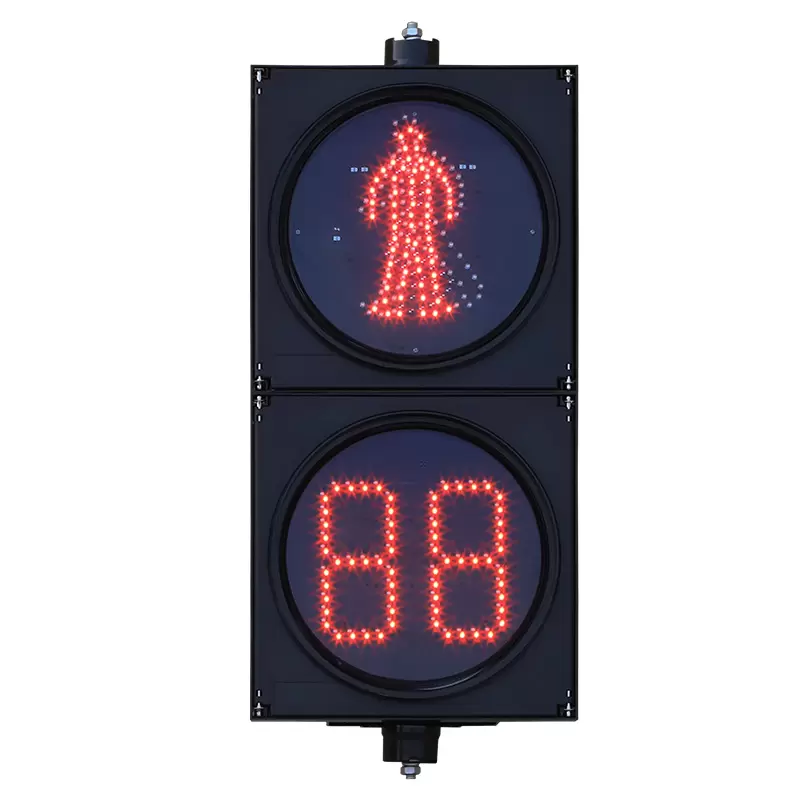

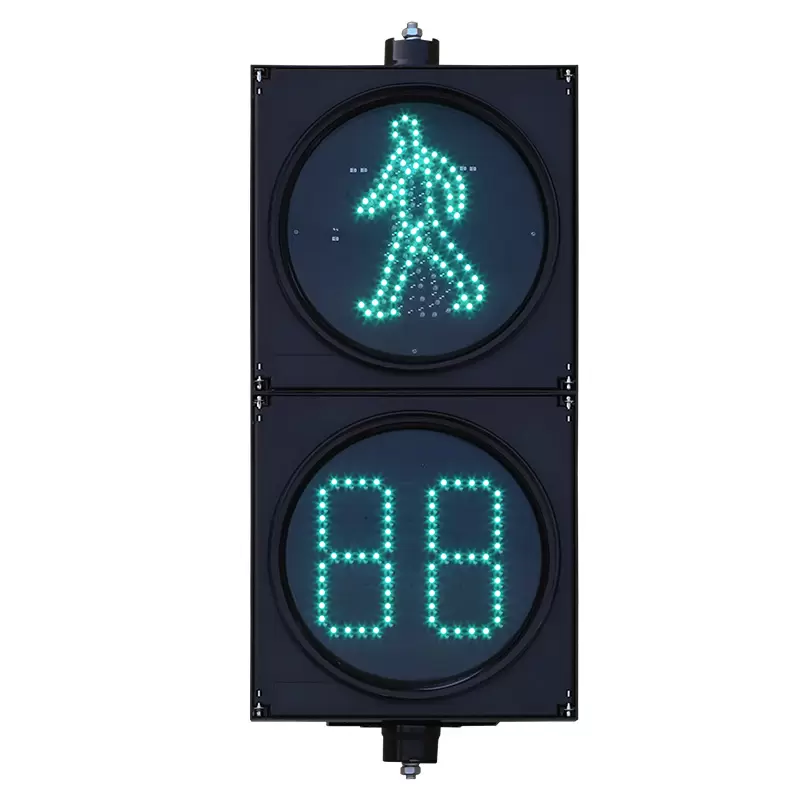

Ortga hisoblash taymerli kam quvvatli piyodalar svetofori uch blokli yig'ilish sifatida ishlab chiqilgan. Uning chiroq yadrosi chiroq taxtasi, linzalar, quvvat manbai, chiroq idishi va boshqa tarkibiy qismlardan iborat. Ortga hisoblash displeyi piyodalarga raqamli ma'lumotlarni taqdim etish uchun segmentlangan raqamlardan foydalanadi.

Ushbu konfiguratsiya svetoforni boshqarish bilan jihozlangan piyodalar o'tish chorrahalari uchun mo'ljallangan uskunada signal ko'rsatish va ortga hisoblash funksiyasini birlashtiradi.

Loyiha muhandislari uchun birinchi tanlov bosqichi kerakli signal konfiguratsiyasini, displeyni tartibga solishni, o'rnatish o'lchamlarini va elektr interfeysini tasdiqlashdir. Ushbu tafsilotlar faqat tashqi ko'rinishga qarab tanlanmasdan, kesishish dizayni va boshqaruvchining ish mantig'iga mos kelishi kerak.

Mesh sxemasi dizayni va LED nosozliklarini izolyatsiya qilish

Muhim xususiyatlardan biri bu LED chiroq taxtasida ishlatiladigan to'r sxemasi dizayni. Mahsulotning texnik xususiyatlariga ko'ra, individual LED chiroq boncuklari ishlamay qolganda, kontaktlarning zanglashiga olib keladigan nuqta avtomatik ravishda ajratiladi, shunda qolgan LED boncuklari normal ishlashni davom ettiradi.

Ushbu dizayn umumiy displeyga mahalliylashtirilgan komponentning nosozlik ta'sirini cheklashga yordam beradi. Samarali nosozlik izolyatsiyasi bo'lmasa, ishlamay qolgan LED yoki kattaroq kontaktlarning zanglashiga olib keladigan elektr nosozliklari ko'rsatilgan signalning sezilarli darajada yomonlashishiga olib kelishi mumkin.

Bir nechta chorrahalarni boshqaradigan munitsipal ta'mirlash guruhlari uchun nosozliklar tarqalishini cheklash tekshiruvlar va nosozliklarni tashxislashni yanada qulayroq qiladi. Bundan tashqari, har bir LED nosozliklarini to'liq displey etishmovchiligi sifatida ko'rib chiqish zaruratini kamaytirishi mumkin.

Shunga qaramay, nosozliklarni izolyatsiya qilish signalning har qanday nosozlik holatida to'liq ishlashini anglatmaydi. Texnik xizmat ko'rsatuvchi xodimlar ta'sirlangan qurilmani hali ham tekshirishlari, ko'rsatilgan signalni tekshirishlari va ishlab chiqaruvchining tartib-qoidalariga muvofiq noto'g'ri komponentlarni almashtirishlari kerak. O'chirish dizaynini muntazam tekshirish o'rnini bosuvchi emas, balki ishonchlilik o'lchovi sifatida tushunish kerak.

Evropa standartidagi elektr ta'minoti va quvvat omili

Mahsulot mustaqil ravishda ishlab chiqilgan Yevropa standartidagi quvvat manbaidan foydalanadi. Uning belgilangan quvvat koeffitsienti 0,98 ga yetishi mumkin, bu ta'minot elektr energiyasidan samarali foydalanish uchun mo'ljallanganligini ko'rsatadi.

Quvvat omili - bu haqiqiy quvvatning ko'rinadigan quvvatga nisbati. Yuqori qiymat, odatda, taqqoslanadigan ish sharoitida ma'lum miqdordagi real quvvatni etkazib berish uchun kamroq ko'rinadigan quvvat talab qilinishini anglatadi. Ko'p signal birliklarini o'z ichiga olgan qurilmalar uchun bu xususiyat elektr tizimini rejalashtirish va quvvat sifatiga tegishli bo'lishi mumkin.

Biroq, 0,98 quvvat koeffitsienti mahsulotning 98% kamroq elektr energiyasini iste'mol qilishini anglatmaydi. Haqiqiy energiya iste'moli ish kuchiga, signal konfiguratsiyasiga, ishlash muddatiga va boshqa elektr xususiyatlariga bog'liq. Raqobatchi mahsulotlarni solishtirganda xaridorlar o'lchangan quvvat sarfi ma'lumotlarini so'rashlari kerak.

Ta'minot, shuningdek, 10% dan past bo'lgan umumiy garmonik buzilish (THD) bilan belgilanadi. Garmonik buzilish elektr to'lqin shakli ideal sinusoidal to'lqin shaklidan qanchalik og'ishini tavsiflaydi. Pastroq buzilish elektr tizimiga kiritilgan harmonik oqimlarni cheklashga yordam beradi, quvvat sifatini qo'llab-quvvatlaydi va boshqa uskunalar bilan potentsial shovqinlarni kamaytiradi.

Amaliy ta'sir to'liq o'rnatishga, shu jumladan ta'minot tarmog'iga va boshqa ulangan yuklarga bog'liq. Shuning uchun belgilangan THD qiymati ishlab chiqaruvchining sinov shartlari va tegishli elektromagnit moslik talablari bilan birga baholanishi kerak.

Doimiy LED ishlashi uchun doimiy oqim haydovchisi

LEDning ishlashi tegishli joriy tartibga bog'liq. Mahsulot LED chiroq taxtasi uchun barqaror ish oqimini saqlab turish uchun doimiy oqim qo'zg'aysan texnologiyasidan foydalanadi.

Ushbu yondashuv kiruvchi oqim o'zgarishining LED ishlashiga bevosita ta'sir qilishining oldini olishga yordam beradi va doimiy displey ishlashini qo'llab-quvvatlaydi. Shuningdek, u chiroqning xizmat qilish muddatini uzaytirish va texnik talablarni kamaytirishga yordam beradi.

Xarid qilish guruhlari uchun farq muhim: doimiy oqim haydovchisi kafolatlangan xizmat muddati emas, balki texnik dizayn xususiyatidir. Haqiqiy xizmat muddati komponent sifati, harorat, elektr sharoitlari, atrof-muhit ta'siri va foydalanish amaliyotiga bog'liq. Agar loyiha spetsifikatsiyasi belgilangan ish muddatini talab qilsa, xaridorlar tasdiqlangan xizmat muddati ma'lumotlarini so'rashlari kerak.

Elektromagnit moslik va kesishish barqarorligi

Harakat chorrahalarida ko'pincha bir nechta elektr va elektron tizimlar, jumladan, avtomobil signallarini boshqarish moslamalari, piyodalar uchun displeylar, detektorlar, aloqa uskunalari va monitoring qurilmalari mavjud. Elektr shovqinlari o'zaro bog'langan uskunalarning ishlashini murakkablashtirishi mumkin.

Mahsulot elektromagnit moslashuvni hisobga olgan holda ishlab chiqilgan, THD 10% dan past. Bu xususiyatlar elektr buzilishlarini kamaytirish va ulangan kesishish muhitida barqaror ishlashni ta'minlash uchun tegishli.

Biroq, THD va elektromagnit moslashuv turli o'lchovlardir. Faqat THD har bir EMC talablariga muvofiqligini belgilamaydi. Loyiha xaridorlari tegishli emissiyalar va immunitet sinovlari natijalarini, deklaratsiyalarni va mo'ljallangan bozor uchun standartlarni tekshirishlari kerak.

2. Ortga hisoblashni boshqarish, kontrollerning mosligi va maydon ilovalari

Ortga hisoblash taymeri bilan kam quvvatli piyoda svetofori nima?

Ortga hisoblash taymeriga ega kam quvvatli piyoda svetofori piyoda signali displeyini raqamli ortga hisoblash funksiyasi bilan birlashtiradi. Signal piyoda fazasini bildiradi, segmentlangan raqamli displey esa ushbu faza bilan bog'liq vaqt haqida ma'lumot beradi.

Shahar chorrahalari uchun bu maʼlumot piyodalarga boshqariladigan oʻtish bosqichining borishini tushunishga yordam beradi. Biroq, ortga hisoblash transport boshqaruvchisining haqiqiy ish mantig'iga amal qilishi kerak. Raqamli displey hech qachon signalni boshqarish tizimidan mustaqil ravishda aniq vaqtni ta'minlaydi deb o'ylamaslik kerak.

Piyodalar o'tish joyidagi teskari hisoblagich qanday ishlaydi?

Ortga hisoblash displeyi chorrahaning svetoforni boshqarish tizimi bilan muvofiqlashtirilgan holda ishlaydi. Mahsulot uchta moslashuvchan ish rejimini qo'llab-quvvatlaydi: aloqa rejimi, ishga tushirish rejimi va o'rganish rejimi.

• Aloqa rejimi: Orqaga hisoblash birligi mos keluvchi kontroller bilan tegishli ma'lumotlarni almashadigan o'rnatishlar uchun mo'ljallangan. Muayyan interfeys va protokol tasdiqlanishi kerak.

• Trigger rejimi: tashqi tetiklash signallari orqaga hisoblash ishini qo'llab-quvvatlaydigan tizimlar uchun mo'ljallangan. Trigger signalining xususiyatlari va vaqt mantig'i o'rnatishga mos kelishi kerak.

• O'rganish rejimi: tegishli signal vaqtini o'rganish orqali ortga hisoblash ishini qo'llab-quvvatlash uchun mo'ljallangan. Uning yaroqliligi nazoratchining chiqish harakati va ishlab chiqaruvchining amalga oshirish talablariga bog'liq.

Ushbu rejimlar uskunalarni turli xil transport nazorati muhitlariga integratsiyalashganda moslashuvchanlikni ta'minlaydi. Ular har bir kontroller bilan universal muvofiqlikni o'rnatmaydi yoki barcha vaqt konfiguratsiyasi bir xil ishlashini kafolatlamaydi.

Ishlab chiqaruvchining ta'kidlashicha, o'rnatilgan teskari taymer mahalliy va xalqaro svetoforlarning 99% dan ko'prog'iga mos keladi. Bu mahsulotning muvofiqligi haqidagi da'vo, har bir kontroller modeli, proshivka versiyasi yoki aloqa protokoli uchun kafolat emas. Xaridorlar buyurtma berishdan oldin aniq tekshirgich modelini, interfeysini, signal chiqishini va ish rejimini tasdiqlashlari kerak.

Qanday qilib mos keladigan piyodalar o'tish joyi yorug'lik belgisini tanlaysiz?

Piyodalar o'tish joyining yorug'lik belgisi atamasi keng ma'noda piyodalar o'tish signalizatsiya uskunasiga tegishli bo'lishi mumkin, ammo faol signal boshi va passiv yo'l belgisi bir-birini almashtirib bo'lmaydi. Yoritilgan piyoda signali boshqariladigan harakat bosqichini bildiradi; ortga hisoblash displeyi vaqt ma'lumotlarini bildiradi; passiv belgi o'zgaruvchan signal fazasini faol ko'rsatmasdan vizual ko'rsatmalar yoki ogohlantirishlarni beradi.

Uskunani tanlashda xaridor quyidagilarni tekshirishi kerak:

• Displey konfiguratsiyasi: Ramz yoki raqamli displey, linzalarning joylashishi, ko'rinish talablari va kerakli signal ko'rsatkichlari.

• Elektr talablari: Nominal ta'minot kuchlanishi, quvvat sarfi, simlar, topraklama va ulanish tafsilotlari.

• Boshqaruv interfeysi: Aloqa protokoli, tetikli kiritish, o'rganish rejimi harakati va kontroller mosligi.

• O'rnatish muhiti: O'rnatish tartibi, yomg'ir, chang, quyosh nuri, harorat o'zgarishi va texnik xizmat ko'rsatish imkoniyati.

• Qo'llaniladigan standartlar: Belgilangan hududda signal ranglari, optik ishlash, elektr xavfsizligi, EMC, o'rnatish va piyoda signal vaqtini tartibga soluvchi talablar.

Yangi kesishish uchun ushbu talablar tizimni loyihalashda belgilanishi kerak. Mavjud chorrahani yangilash uchun muhandislar almashtirish signal blokini tanlashdan oldin o'rnatilgan boshqaruvchi va simlarni hujjatlashtirishlari kerak.

Mahsulotni turli yo'l loyihalariga qo'llash

Shahar chorrahalarini qayta jihozlashda asosiy muammo ko'pincha mavjud boshqaruv uskunalari bilan integratsiyadir. Yetkazib berishdan oldin tekshirgich modelini va ish rejimini tasdiqlash joyida oldini olish mumkin bo'lgan konfiguratsiya ishlarini kamaytirishga yordam beradi.

Yangi piyodalar o'tish moslamalari uchun loyiha guruhlari signal displeyi, o'rnatish tartibi, quvvat manbai va boshqaruvchi interfeysini birgalikda belgilashi mumkin. Bu tizimni mos bo'lmagan komponentni joylashtirishga majburlashdan ko'ra, uskunani tanlashda kesishuv dizayniga rioya qilish imkonini beradi.

Mavjud signal tizimini yangilash uchun asosiy fikrlar simlarning mosligi, ortga hisoblash sinxronizatsiyasi, ishga tushirish tartib-qoidalari va zaxira qismlarga kirishni o'z ichiga oladi. Dala sinovi chorraha normal ishlashga qaytishidan oldin ko'rsatilgan ortga hisoblash tasdiqlangan signal ketma-ketligiga amal qilishini tekshirishi kerak.

Barcha uchta stsenariyda ortga hisoblash ko'rsatkichlari yo'l harakati boshqarmasining tasdiqlangan vaqt rejasiga va tegishli mahalliy talablarga muvofiq sozlanishi va sinovdan o'tkazilishi kerak.

3. Uzoq muddatli loyiha qiymati uchun xaridlarni hisobga olish

Eng past boshlang'ich kotirovka egalik qilishning eng past umumiy qiymatini anglatmaydi. Xarid qilish guruhlari uskunaning to'liq spetsifikatsiyasini va signalni o'rnatish, ishga tushirish, tekshirish va saqlash uchun zarur bo'lgan ishlarni baholashlari kerak.

Avval displey va elektr xususiyatlari tasdiqlanishi kerak. Qabul qiluvchilar mo'ljallangan sayt uchun to'g'ri signal konfiguratsiyasi, o'lchamlari, nominal kuchlanish, quvvat sarfi va atrof-muhitni muhofaza qilish talablarini talab qiladi. Agar loyiha spetsifikatsiyalari aniqlangan optik yoki EMC talablarini qo'ysa, qo'llab-quvvatlovchi sinov hujjatlari talab qilinishi kerak.

Nazoratchi integratsiyasi bir xil darajada muhimdir. Mahsulot asosiy mahalliy va xalqaro kontrollerlarning 99% dan ko'prog'ini qo'llab-quvvatlashi aytilgan bo'lsa-da, muvofiqligi haqiqiy kontroller modeli va protokoliga nisbatan tasdiqlanishi kerak. Bir nechta chorrahalarni yoki bir nechta kontroller brendlarini o'z ichiga olgan loyihalar uchun vakillik sinovi to'liq o'rnatishdan oldin interfeys farqlarini aniqlashga yordam beradi.

Kotirovkalarni ko'rib chiqishda ishga tushirish va texnik xizmat ko'rsatish ham kiritilishi kerak. Elektr sxemalari, konfiguratsiya ko'rsatmalari, nosozliklarni bartaraf etish bo'yicha ko'rsatmalar va almashtirish komponentlari mavjudligini so'rang. Nosozliklarni izolyatsiya qiluvchi LED sxemasi muayyan komponentlarning nosozliklarini o'z ichiga olishi mumkin, mos keladigan haydovchi dizayni esa barqaror ishlashni qo'llab-quvvatlaydi; na tekshirish va texnik xizmat ko'rsatishni rejalashtirish zaruriyatini olib tashlamaydi.

Nihoyat, xususiylashtirish, buyurtma miqdori va ishga tushirish talablari loyihaning umumiy narxiga ta'sir qilishi mumkin. Nostandart displeylar, maxsus o'rnatish tartiblari, interfeyslarni moslashtirish, hujjatlarga qo'yiladigan talablar va joylarda sinov qo'shimcha muhandislik yoki mehnat talab qilishi mumkin. Xaridorlar standart uskunani moslashtirish, aksessuarlar, sinov va o'rnatish xizmatlaridan ajratib turadigan batafsil kotirovka so'rashlari kerak.

FAMA bilan piyoda signali loyihalarida ishlash

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) svetofor vaqtini optimallashtirish, foydalanish va texnik xizmat ko'rsatish va tegishli qo'llab-quvvatlash kabi xizmatlar bilan bir qatorda aqlli signalni boshqarish, aqlli harakat xavfsizligi va 5G ko'p funksiyali aqlli tirgaklarni qamrab oladigan integratsiyalashgan aqlli transport echimlarini taqdim etadi.

Ortga hisoblash taymerli kam quvvatli piyodalar svetoforini yoki piyodalar o'tish chiroqining belgisini baholayotgan xaridorlar uchun keyingi qadam mahsulot spetsifikatsiyasini loyihaning boshqaruv tizimi, elektr talablari va amaldagi yo'l harakati qoidalariga moslashtirishdir.

Potentsial yechimlarni baholashda qo'shimcha kontekst uchun mavjud uskunalar va loyiha misollarini ko'rib chiqish uchun FAMA mahsulot assortimentini o'rganing . Loyihaga oid kotirovka uchun boshqaruvchi modelini, kerakli displey konfiguratsiyasini, ish muhitini, miqdorni va maqsad bozorini taqdim eting, shunda muvofiqlik va spetsifikatsiya talablari xariddan oldin ko'rib chiqilishi mumkin.
