Segment tipidagi teskari sanash svetofori tizimning mosligini, elektr himoyasini va texnik xizmat ko'rsatish samaradorligini qanday yaxshilaydi

Kirish

Yo'l harakati signali uskunalari xaridorlari uchun orqaga hisoblash displeyi faqat uning vaqti signalning haqiqiy fazasiga to'g'ri kelganda va qurilma mavjud boshqaruv tizimida ishonchli ishlaganda foydali bo'ladi. Amalda, harakatlanishni qayta hisoblash uskunalari bir nechta qiyinchiliklarni keltirib chiqarishi mumkin: svetoforni boshqarish moslamalari o'rtasidagi farqlar integratsiyani murakkablashtirishi mumkin, elektr shovqinlari signalni aniqlashga ta'sir qilishi mumkin, chaqmoq va kuchlanishning oshishi elektron komponentlarga zarar etkazishi mumkin va qo'lda ishga tushirish o'rnatish vaqtini va texnik xizmat ko'rsatish xarajatlarini oshirishi mumkin.

Bu muammolar, ayniqsa, shahar yo‘l bo‘limlari, yo‘l qurilishi bo‘yicha pudratchilar va bir nechta chorrahalarda ishlaydigan intellektual transport tizimining integratorlari uchun dolzarbdir. Orqaga hisoblash moslamasini boshqarish interfeysini tekshirmasdan almashtirish qo'shimcha ishga tushirish ishlarini yaratishi mumkin, faqat displey ko'rinishiga asoslangan uskunani tanlash muhim elektr va texnik talablarni e'tiborsiz qoldirishi mumkin.

Segment tipidagi ortga hisoblash svetofori ushbu tashvishlarni o'rnatilgan displey tuzilishi, moslashtirilgan ortga hisoblashni aniqlash, bir nechta ish rejimlari va himoya sxemasi orqali hal qiladi. Orqaga sanash taymerining svetoforini baholayotgan xaridorlar uchun bu funksiyalarning birgalikda qanday ishlashini tushunish mahsulotning yangi chorrahaga, mavjud harakatni boshqarish tizimiga yoki yo‘lni modernizatsiya qilish loyihasiga mos kelishini aniqlash uchun zarur.

FAMA ning quti tipidagi segmentli teskari svetofor displey segmentlarini, boshqaruv panelini, quvvat manbaini va shkafni bir birlikda birlashtiradi. Uning dizayni tizimning mosligi, moslashuvchan aniqlash, kuchlanishdan himoya qilish va masofaviy parametr konfiguratsiyasiga qaratilgan.

1. Segment tipidagi ortga hisoblash texnologiyasi qanday qilib ishonchli ishlashni qo'llab-quvvatlaydi

Integratsiyalashgan struktura va segmentlangan raqamli displey

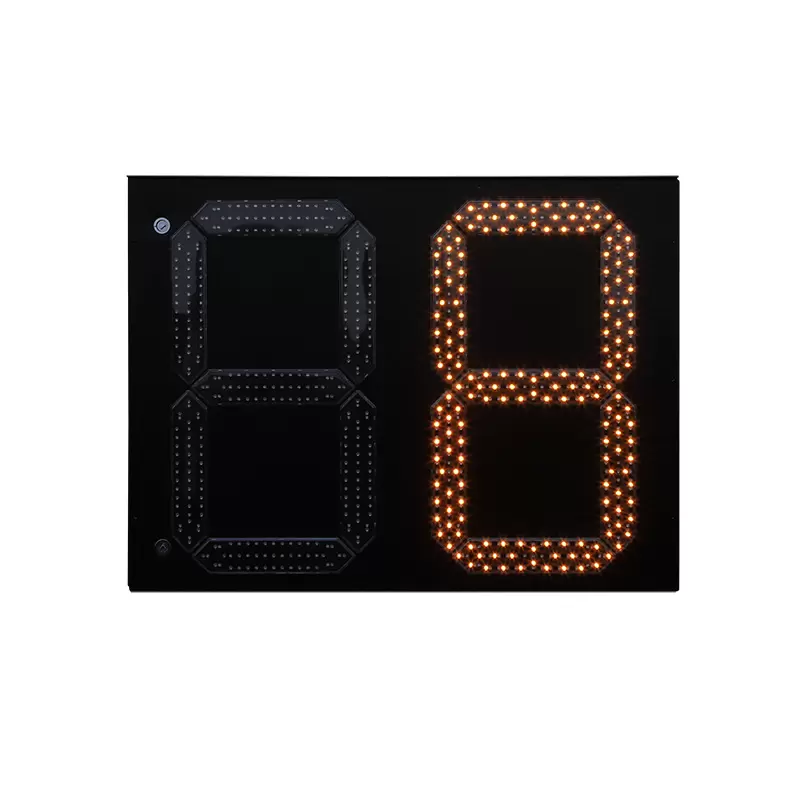

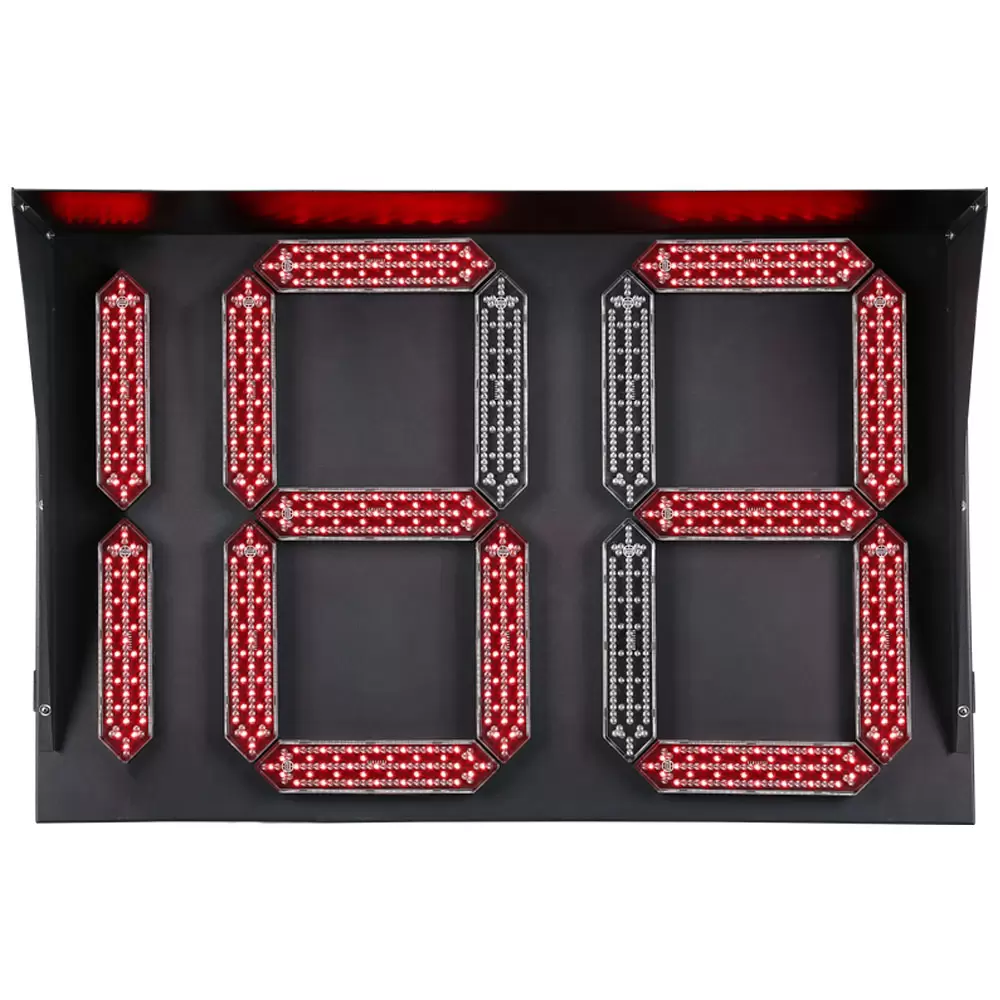

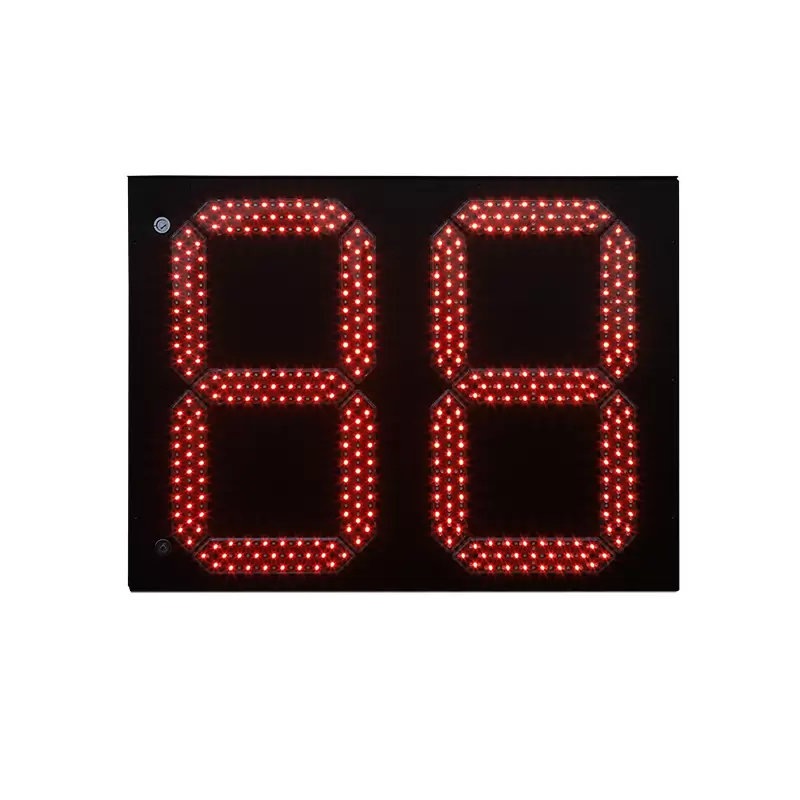

Segment tipidagi teskari sanash svetofori alohida boshqariladigan displey segmentlaridan foydalangan holda raqamli belgilarni hosil qiladi. Umumiy maqsadli ekranga tayanishdan ko'ra, ushbu tuzilma yo'l foydalanuvchilariga raqamli ortga hisoblash ma'lumotlarini taqdim etish uchun maxsus ishlab chiqilgan.

Displey tizimning faqat bir qismidir. FAMA-ning quti tipidagi mahsuloti to'rtta asosiy komponentni birlashtiradi:

• Displey segmentlari: Tegishli transport signali bosqichi bilan bog'liq qolgan vaqtni ko'rsating.

• Boshqaruv paneli: Aniqlangan signal ma'lumotlarini qayta ishlaydi va ortga hisoblashni ko'rsatish ishini boshqaradi.

• Elektr ta'minoti: Jihozni elektr quvvati bilan ta'minlaydi.

• Shkaf: ichki qismlarni o'rnatilgan yig'ilishda joylashtiradi.

Ushbu konfiguratsiya transport signallari bilan boshqariladigan chorrahalar uchun birlashtirilgan o'rnatish blokini taqdim etadi. Pudratchilar uchun integratsiya uskunalar bilan ishlashni soddalashtirishi va o'rnatilishi va tekshirilishi kerak bo'lgan alohida yig'ilishlar sonini kamaytirishi mumkin.

Biroq, o'rnatilgan struktura o'rnatish o'lchamlarini, kabel ulanishlarini, boshqaruvchi interfeyslarni va saytga xos o'rnatish talablarini tekshirish zaruratini bartaraf etmaydi. Ushbu tafsilotlar xariddan oldin tasdiqlanishi kerak.

Elektr sharoitlarini o'zgartirish uchun moslashuvchan aniqlash

Ortga hisoblashni sinxronlashtirish qurilmaning harakatni boshqarish tizimi tomonidan taqdim etilgan signal ma'lumotlarini to'g'ri tanib olishiga bog'liq. Agar kirish signali noto'g'ri talqin qilinsa, ko'rsatilgan qolgan vaqt signalning mo'ljallangan bosqichiga mos kelmasligi mumkin.

FAMA ning Segment tipidagi ortga hisoblash svetofori moslashuvchan aniqlash qobiliyatiga ega patentlangan ortga hisoblash sxemasini o'z ichiga oladi. Taqdim etilgan mahsulot ma'lumotlariga ko'ra, kontaktlarning zanglashiga olib kirish kuchlanish darajasi avtomatik ravishda mos kelishi, aniqlash chegaralarini dinamik ravishda sozlashi va tashqi elektr shovqinlarini filtrlashi mumkin.

Ushbu funktsiyalar uchta bog'liq muhandislik talablariga javob beradi.

Birinchidan, kuchlanishning avtomatik moslashuvi aniqlash pallasiga butunlay bitta sobit aniqlash sozlamalariga bog'liq bo'lish o'rniga qo'llab-quvvatlanadigan kirish kuchlanish darajalariga moslashishga imkon beradi. Bu kirish shartlari mahsulotning qo'llab-quvvatlanadigan diapazonida qolishi sharti bilan turli xil elektr muhitlarida joylashtirishni soddalashtirishi mumkin.

Ikkinchidan, dinamik chegarani sozlash kontaktlarning zanglashiga olib keladigan signal o'zgarishlarini elektr o'zgarishlaridan ajratishga yordam beradi, bu esa aks holda signalni aniqlashni qiyinlashtiradi. Bu nazoratchi chiqishining elektr xususiyatlari yoki uning atrofidagi o'rnatish muhiti o'zgarganda tegishli.

Uchinchidan, elektr shovqinlarini filtrlash kiruvchi buzilishlarni signalning haqiqiy o'zgarishi sifatida talqin qilinishining oldini olishga yordam beradi. Signalni aniqlashni yaxshilash orqali aniqlash sxemasi yanada izchil ortga hisoblash ishini qo'llab-quvvatlaydi.

Ushbu mexanizmlar sinxronizatsiyani yaxshilash va takroriy qo'lda sozlash ehtiyojini kamaytirish uchun mo'ljallangan. Shunga qaramay, adaptiv aniqlash ma'lum bir vaqt xatosi bardoshliligining isboti sifatida qaralmasligi kerak. Agar loyiha o'lchanadigan sinxronizatsiya aniqligini ko'rsatsa, xaridorlar ishlab chiqaruvchidan tekshirish ma'lumotlarini so'rashlari kerak.

Tashqi o'rnatish uchun ikki tomonlama kuchlanish himoyasi

Yo'l signal uskunalari tashqi elektr sharoitlariga, shu jumladan chaqmoq bilan bog'liq kuchlanish va vaqtinchalik haddan tashqari kuchlanishlarga ta'sir qiladi. Ushbu hodisalar elektron kontaktlarning zanglashiga olib kelishi yoki uskunaning ishlashini to'xtatishi mumkin.

FAMA mahsulot haqida ma'lumot quvvat kiritish va aloqa interfeyslarida kuchlanishdan himoyalanishni aniqlaydi. Ushbu ikkita kirish nuqtasini himoya qilish ikkala yo'l orqali kiradigan kuchlanishning sezgir elektronikaga zarar etkazish xavfini kamaytirishga yordam beradi.

Munitsipal texnik xizmat ko'rsatish guruhlari uchun potentsial qiymat oddiy: kuchlanish bilan bog'liq kamroq nosozliklar kamroq almashtirishni, kamroq uskunaning ishlamay qolishini va kamroq ehtiyot qismlar sarfini anglatadi.

Ishlab chiqaruvchining ta'kidlashicha, ushbu dizayn texnik xizmat ko'rsatish xarajatlarini 50% dan ko'proq kamaytirishi mumkin. Bu raqam har bir o'rnatish uchun kafolatlangan natija emas, balki mahsulot da'vosi sifatida tushunilishi kerak. Haqiqiy tejamkorlik ob'ektning kuchlanish ta'siri, mavjud himoya choralari, uskunaning ishdan chiqishi tarixi, mehnat xarajatlari va texnik xizmat ko'rsatish amaliyoti kabi omillarga bog'liq. Xaridorlar ushbu foizni xarid biznesida ishlatishdan oldin qo'llab-quvvatlovchi test natijalari yoki loyiha ma'lumotlarini so'rashlari kerak.

To'lqinli kuchlanishdan himoya qilish, shuningdek, tegishli topraklama, shkafni himoya qilish yoki sayt darajasidagi elektr himoya choralarini almashtirmaydi. To'liq o'rnatish tizim sifatida baholanishi kerak.

2. Ortga hisoblash taymerining Svetoforning mosligi va tizim integratsiyasi

Orqaga hisoblash taymerining svetofori qanday ishlaydi?

Ortga sanash taymer svetofori svetofor holati bilan bog'liq ma'lumotlarni oladi yoki aniqlaydi va uni raqamli displeyga o'tkazadi. Uning ishlash mantig'i tegishli bosqichni aniqlashi va tegishli vaqt ma'lumotlariga muvofiq displeyni yangilashi kerak.

Amaliy jarayonni quyidagicha tushunish mumkin:

Trafik signali boshqaruvchisi → Signal ma'lumotlarini aniqlash → Ortga hisoblashni boshqarish mantig'i → Raqamli displey

Haqiqiy interfeys kontroller arxitekturasiga va ortga hisoblash blokining qo'llab-quvvatlanadigan ish rejimiga bog'liq. Shuning uchun mos displeyga ega qurilmani tanlash etarli emas. Muhandislik guruhi, shuningdek, orqaga hisoblash birligi vaqt haqidagi ma'lumotni qanday olishini va signal o'zgarishlariga qanday javob berishini tasdiqlashi kerak.

Segment tipidagi orqaga sanash svetofori mavjud kontrollerlar bilan mos keladimi?

FAMA ta'kidlashicha, uning qutili mahsuloti uchta moslashuvchan ish rejimini qo'llab-quvvatlaydi va asosiy mahalliy va xalqaro yo'l signallarini boshqarish tizimlarining 99% dan ortig'iga mos keladi. Bular ishlab chiqaruvchi tomonidan taqdim etilgan muvofiqlik da'volari bo'lib, har bir kontroller tekshirilmasdan ulanishi mumkinligini isbotlamaydi.

Mavjud chorraha uchun xaridorlar buyurtma berishdan oldin quyidagilarni tasdiqlashlari kerak:

• Yo'l harakati signalini boshqarish moslamasining ishlab chiqaruvchisi va modeli.

• Signalni chiqarish usuli va elektr xarakteristikalari.

• Aloqa interfeysi va protokoli, agar kerak bo'lsa.

• Tekshirish moslamasi tomonidan talab qilinadigan ish rejimi.

• Kirish quvvati shartlari va simlarni joylashtirish.

• Sinxronizatsiya va muvaffaqiyatsiz ishlash uchun har qanday loyihaga xos talablar.

Ushbu baholash, ayniqsa, butun boshqaruv tizimini almashtirish keraksiz yoki loyiha byudjetidan tashqarida bo'lishi mumkin bo'lgan yo'llarni ta'mirlash loyihalari uchun juda muhimdir.

Uchta moslashuvchan ish rejimi qo'llab-quvvatlanadigan boshqaruv tuzilmalarida moslashuvchanlikni ta'minlaydi. Biroq, tegishli rejim haqiqiy boshqaruvchi va interfeysga muvofiq tanlanishi kerak. Xarid qilish guruhlari faqat umumiy foizga tayanmasdan, FAMA dan muayyan kontroller modeli uchun muvofiqlikni tasdiqlashni so'rashlari kerak.

Kompyuterga asoslangan boshqaruv tizimi orqali masofaviy konfiguratsiya

FAMA ning quti tipidagi teskari sanash svetofori kompyuterga asoslangan yuqori darajadagi boshqaruv tizimi orqali masofaviy parametr konfiguratsiyasini qo'llab-quvvatlaydi. Ishlab chiqaruvchining ta'kidlashicha, tizim parametrlarini apparatni almashtirmasdan onlayn tarzda sozlash mumkin.

Ushbu imkoniyat o'rnatish dastlabki ishga tushirilgandan keyin konfiguratsiyani o'zgartirishni talab qilganda foydalidir. Misol uchun, pudratchi qo'llab-quvvatlanadigan sozlamalarni loyihaga xos boshqaruv tartibiga moslashtirishi kerak bo'lishi mumkin yoki texnik xizmat ko'rsatish guruhi muammolarni bartaraf etishda konfiguratsiyani ko'rib chiqishi kerak bo'lishi mumkin.

Masofaviy konfiguratsiya zarur ulanish, dasturiy ta'minot, ruxsatnomalar va aloqa yo'li mavjud bo'lganda, uskunaga takroriy jismoniy kirish ehtiyojini kamaytirishi mumkin. Shuningdek, u bir nechta chorrahalarda konfiguratsiya protseduralarini standartlashtirishga yordam berishi mumkin.

Xaridorlar qaysi parametrlarni masofadan turib sozlash mumkinligini, konfiguratsiyadagi o'zgarishlar chorrahadan foydalanishni talab qiladimi yoki yo'qmi, qanday kirishni boshqarish va zaxira tartib-qoidalari mavjudligini aniqlab olishlari kerak. Masofadan sozlash har qanday apparat yoki elektr bilan bog'liq muammolarni joyiga tashrif buyurmasdan hal qilish mumkin degani emas.

3. Yo'l loyihalari uchun to'g'ri hisoblash svetoforini tanlash

Orqaga hisoblash taymerining eng mos svetofori yo'l muhitiga, boshqaruvchi interfeysiga, displey talablariga va uzoq muddatli texnik xizmat ko'rsatish rejasiga bog'liq. Strukturaviy baholash xarid guruhlariga bitta sarlavha spetsifikatsiyasi asosida uskunani tanlashdan qochishga yordam beradi.

Displey o'lchami va ortga hisoblash oralig'i

FAMA o'zining quti tipidagi segmentli ortga hisoblash mahsuloti uchun to'rtta yorug'lik chiqaradigan sirt konfiguratsiyasini sanab o'tadi. Nashr qilingan variantlar 600 × 400 mm dan 1200 × 600 mm gacha, mos keladigan displey 0–9 soniyadan 0–999 soniyagacha. Muayyan model loyihaning talab qilinadigan ortga hisoblash oralig'i va o'rnatish shartlariga muvofiq tanlanishi kerak.

Yo'l geometriyasi yoki ko'rish masofasi talab qilganda kattaroq displey mos bo'lishi mumkin, ammo faqat jismoniy o'lchamlar ko'rinishni aniqlamaydi. Xaridorlar montaj holatini, yaqinlashish yo'nalishini, atrof-muhit yoritilishini, ko'rish burchagini va haydovchilar yoki piyodalarning ehtiyojlarini hisobga olishlari kerak.

Kerakli ortga hisoblash oralig'i signalni boshqarish strategiyasiga nisbatan ham tekshirilishi kerak. Kengroq raqamli diapazonni taklif qiladigan displey, agar boshqaruvchi va loyiha buni talab qilmasa, avtomatik ravishda yaxshi bo'lmaydi.

Elektr va ekologik talablar

Buyurtmani joylashtirishdan oldin, ishlaydigan quvvat manbai, elektr interfeysi, atrof-muhit sharoitlari, korpusni himoya qilish talablari va o'rnatish tartibini tasdiqlang.

FAMA o'zining quti tipidagi mahsuloti uchun modelga xos texnik tavsiflarni, jumladan quvvat sarfi, ish harorati, himoya darajasi va boshqa elektr va optik parametrlarni nashr etadi. Ushbu spetsifikatsiyalar har bir konfiguratsiyada bir xil deb hisoblanmasdan, tanlangan modelga nisbatan tekshirilishi kerak.

Tez-tez elektr uzilishlari bo'lgan saytlar uchun ortga hisoblash blokining ichki kuchlanish himoyasini va chorrahadagi kengroq elektr himoya vositalarini baholang. Sinxronizatsiya talablari yuqori bo'lgan loyihalar uchun mo'ljallangan kontroller va kiritish shartlari ostida ishlashni ko'rsatadigan dalillarni so'rang.

Umumiy xarid va texnik xizmat ko'rsatish xarajatlari

Dastlabki xarid narxi trafikni hisoblash uskunasini joylashtirish xarajatlarining faqat bir qismidir. Loyiha guruhlari, shuningdek, montaj ishlari, kontroller integratsiyasi, ishga tushirish, ehtiyot qismlar, nosozliklarni bartaraf etish va kelajakdagi texnik xizmat ko'rsatishni hisobga olishlari kerak.

Moslashuvchan aniqlash va moslashuvchan ish rejimlari jihozlar mavjud boshqaruv tizimiga mos kelganda konfiguratsiya ishlarini kamaytirishi mumkin. Parametrlarni masofadan sozlash saytga ba'zi tashriflarni kamaytirishi mumkin, ikkilamchi kuchlanishdan himoyalanish esa elektr tokining kuchlanishidan zararni kamaytirish uchun mo'ljallangan.

Ushbu imtiyozlar haqiqiy loyihaga nisbatan baholanishi kerak. Yangi chorraha uchun integratsiyani rejalashtirish va dastlabki ishga tushirish asosiy xarajatlar bo'lishi mumkin. Mavjud yo'l tarmog'i uchun o'rnatilgan kontrollerlar bilan moslik va bir nechta turdagi uskunalarni saqlash xarajatlari kattaroq og'irlik qilishi mumkin.

Shuning uchun foydali xarid jarayoni uskunaning dastlabki narxini kutilayotgan o'rnatish ish yuki, integratsiya talablari, qo'llab-quvvatlash choralari va mo'ljallangan xizmat muddati davomida hujjatlashtirilgan dala ko'rsatkichlari bilan taqqoslaydi.

4. Yo'l harakati uskunalari xaridorlarining umumiy savollari

Segment tipidagi orqaga sanash svetofori nima?

Bu LED segmentlari yordamida raqamli ma'lumotlarni ko'rsatadigan transport signalini hisoblash qurilmasi. FAMA ning quti tipidagi versiyasi displey segmentlarini, boshqaruv panelini, quvvat manbaini va shkafni transport signallari bilan boshqariladigan chorrahalar uchun bitta blokga birlashtiradi.

Svetoforning mos keladigan orqaga sanash taymerini qanday tanlash mumkin?

Tekshirish moslamasi modelini, signal interfeysini, kerakli ortga hisoblash oralig'ini, displey o'lchamlarini, kirish quvvati shartlarini, atrof-muhit talablarini, kuchlanishdan himoyalanishni va texnik xizmat ko'rsatish tartiblarini tasdiqlashdan boshlang. Xaridni yakunlashdan oldin etkazib beruvchidan muayyan boshqaruv tizimiga muvofiqligini tekshirishni so'rang.

Ochiq kuchlanishdan himoyalanish tashqi transport vositalariga qanday hissa qo'shadi?

Quvvat kiritish va aloqa interfeyslarida kuchlanishdan himoyalanish vaqtinchalik haddan tashqari kuchlanishdan elektron shikastlanish xavfini kamaytirishga yordam beradi. Uning samaradorligi himoya dizayni, o'rnatish sifati, topraklama va saytning elektr sharoitlariga bog'liq.

Masofaviy konfiguratsiya o'rnatish va texnik xizmat ko'rsatish xarajatlarini kamaytira oladimi?

Bu qo'lda sozlash ishlarini qisqartirishi va qo'llab-quvvatlanadigan parametrlarni shaxsiy kompyuterga asoslangan boshqaruv tizimi orqali o'zgartirish mumkin bo'lganda saytga ma'lum tashriflardan qochishi mumkin. Haqiqiy foyda mavjud konfiguratsiya funktsiyalariga, tizimga kirishga va texnik xizmat ko'rsatish vazifasining tabiatiga bog'liq.

5. FAMAning aqlli yo'l harakati signali uskunalariga yondashuvi

Yangzhou FAMA Intelligent Equipment Co., Ltd. aqlli signallarni boshqarish, aqlli harakat xavfsizligi va 5G ko'p funksiyali aqlli ustunlarni qamrab olgan biznes sohalari bilan aqlli transport uchun integratsiyalashgan echimlarni taqdim etadi. Uning maqsadi sayohatni xavfsizroq va oqilona qilishdir.

FAMA - Xitoyning svetofor chiroqlari sanoatidagi yetakchi korxona

Trafik uskunalari xaridorlari uchun ishlab chiqaruvchining amaliy ahamiyati uning uskunani loyiha talablariga moslashtirish, ishonchli texnik hujjatlarni taqdim etish va joylashtirish va texnik xizmat ko'rsatish davomida integratsiyani qo'llab-quvvatlash qobiliyatidadir.

FAMA mahsulot assortimenti svetofor uskunalarini ko'rib chiqish uchun boshlang'ich nuqtani ta'minlaydi, shu bilan birga uning loyiha portfeli xaridorlarga kengroq dastur tajribasini o'rganishga yordam beradi.

Segment tipidagi teskari sanash svetoforini baholashda xarid guruhlari to'liq ish zanjiriga e'tibor qaratishlari kerak: signalni aniqlash, sinxronizatsiya, kontroller mosligi, elektr himoyasi, konfiguratsiya va texnik xizmat ko'rsatish. Ortga sanash taymerining svetofori hujjatlashtirilgan imkoniyatlari haqiqiy chorrahalar talablariga mos kelganda mos tanlov bo'ladi - bu shunchaki keng ko'lamli muvofiqlik da'vosi yoki rejalashtirilgan texnik xizmatni tejash uchun emas.

Buyurtma berishdan oldin, etkazib beruvchiga boshqaruvchi modeli, interfeys tafsilotlari, saytning quvvat sharoitlari, kerakli ortga hisoblash diapazoni va loyiha spetsifikatsiyalarini taqdim eting. Bu har ikki tomonga ham moslikni tasdiqlash, to'g'ri konfiguratsiyani tanlash va ishga tushirishni rejalashtirish uchun aniq asos beradi.
