Segment turi teskari sanash svetofori: loyihani tanlashning aniqligi, signal sinxronizatsiyasi va ko‘rinish shakli qanday?

Signalli chorrahalarda teskari sanash taymeri shunchaki svetoforga ulangan raqamli displey emas. Uning qiymati qolgan vaqtning aniq ko'rsatilishiga, ortga hisoblashning haqiqiy signal bosqichiga to'g'ri kelishiga va haydovchilar va piyodalar ma'lumotni tegishli masofadan taniy olishlariga bog'liq. An'anaviy yoki noto'g'ri moslashtirilgan ortga hisoblash uskunalari noaniq raqamlar, kunduzgi ko'rishning etarli emasligi, sinxronizatsiya xatolari yoki uzoq vaqt ochiq havoda ta'sir qilishdan keyin beqaror ishlash kabi amaliy muammolarni keltirib chiqarishi mumkin.

Yo'l signal uskunalari xaridorlari, yo'l muhandislik pudratchilari va aqlli transport tizimining integratorlari uchun bu muammolar mahsulot tanlashni LED yorqinligini yoki uy o'lchamlarini solishtirishdan ko'ra murakkabroq qiladi. Asosiy savol shundan iboratki, teskari sanash taymerining svetofori loyihaning atrof-muhit sharoitida o'qilishi mumkin bo'lgan ma'lumotni saqlab, mavjud signalni boshqarish tizimi bilan izchil ishlay oladimi?

Segment tipidagi teskari sanash svetofori raqamli segmentatsiya, konfiguratsiya qilinadigan displey diapazonlari va kesishish signalini boshqarish bilan integratsiya zarur bo'lganda ayniqsa dolzarbdir. FAMA ning quti tipidagi segmentli ortga hisoblash mahsuloti, masalan, segment displeyini, boshqaruv panelini, quvvat manbaini va shkafni bir birlikka birlashtiradi va transport signallari bilan boshqariladigan chorrahalar uchun mo'ljallangan. Uning sanab o'tilgan konfiguratsiyasi 600 × 400 mm dan 1200 × 600 mm gacha yorug'lik chiqaradigan sirtlarni o'z ichiga oladi, turli xil displey diapazonlari 0-9 soniyadan 0-999 soniyagacha.

Nima uchun kesishuvda segmentli displey texnologiyasi muhim

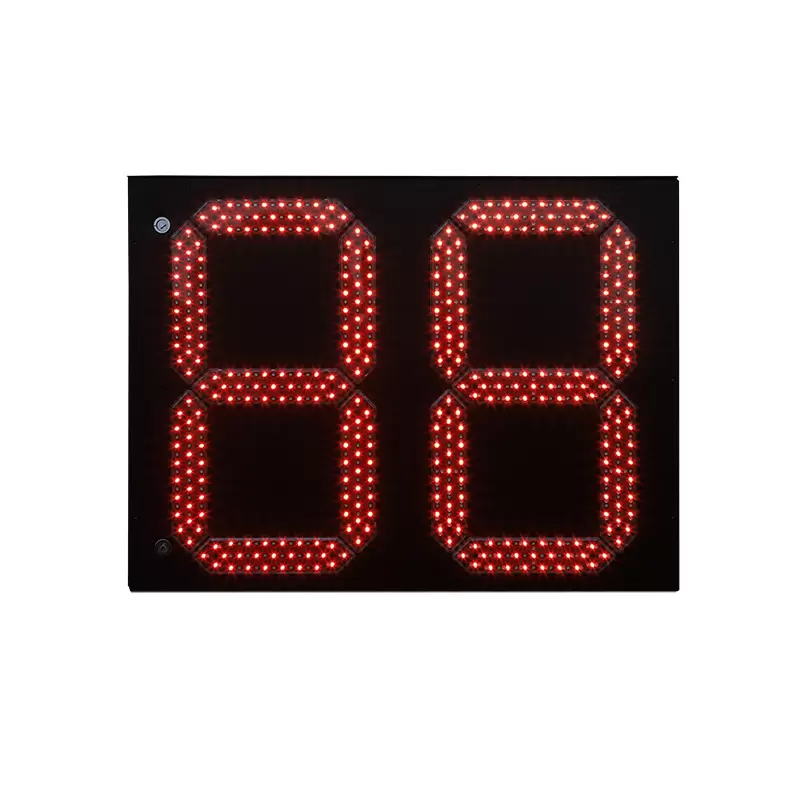

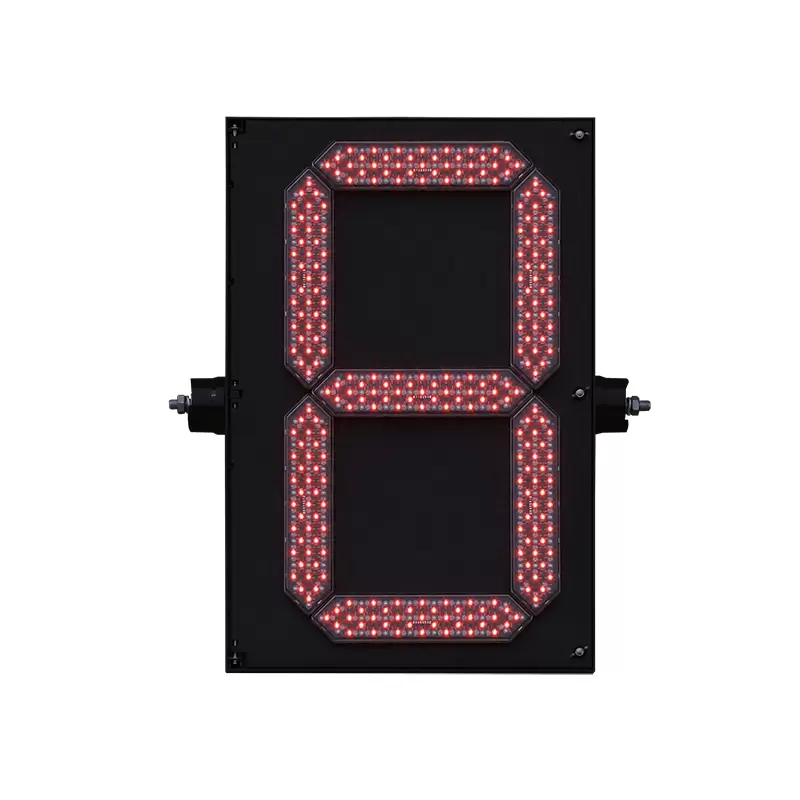

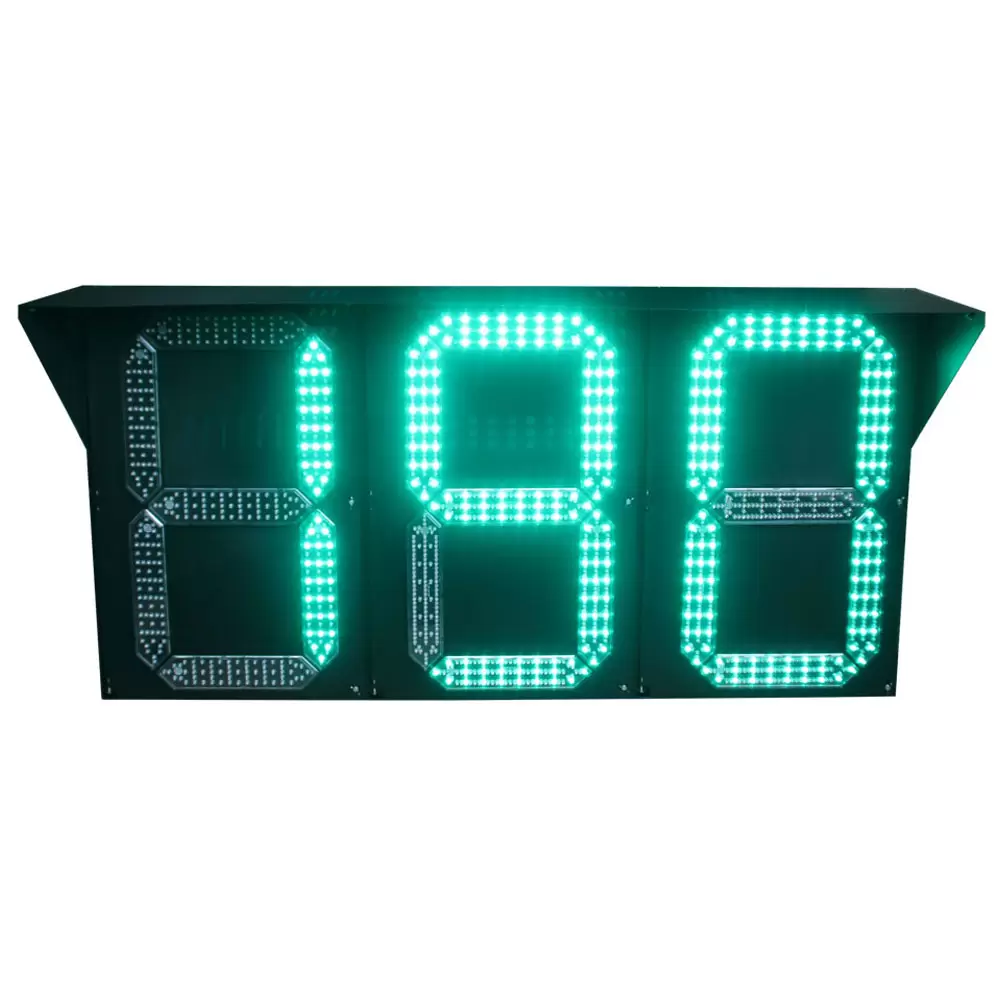

Segment tipidagi ortga hisoblash displeyi alohida boshqariladigan LED segmentlari orqali raqamlarni shakllantiradi. Ma'lumotni umumiy maqsadli ekran sifatida taqdim etish o'rniga, u raqamli qiymatlarni ko'rsatish uchun optimallashtirilgan belgilangan raqamli belgilar strukturasidan foydalanadi.

Ushbu yondashuv muhim amaliy afzalliklarga ega: yo'l harakati qatnashchilariga taqdim etiladigan ma'lumotlar sodda va aniq. Drayv grafik interfeysni sharhlashi shart emas. Qolgan vaqt to'g'ridan-to'g'ri raqam sifatida ifodalanadi, piyodalar esa qolgan o'tish yoki kutish bosqichini baholash uchun ko'rsatilgan qiymatdan foydalanishlari mumkin.

Ko'rish masofasi oshgani sayin, displey o'lchami ayniqsa muhimdir. FAMA ning Segment tipidagi ortga hisoblash svetofori (quti turi) yorug'lik chiqaradigan yuzalarning bir nechta o'lchamlarida mavjud, jumladan 600 × 400 mm, 800 × 600 mm, 900 × 600 mm va 1200 × 600 mm. Tegishli roʻyxatga olingan displey diapazonlari mos ravishda 0–9s, 0–99s, 0–199s va 0–999s.

Bu eng katta displey avtomatik ravishda eng yaxshi tanlov degani emas. Ixcham shahar chorrahasi, piyodalar o‘tish joyi va keng ko‘p polosali yo‘l ko‘rish uchun turli talablarga ega. Xarid qilish guruhlari displey o'lchamlarini tanlashdan oldin jismoniy o'rnatish masofasini, o'rnatish holatini, yo'l geometriyasini, ko'rish burchagini va atrof-muhit yoritilishini baholashlari kerak.

Misol uchun, piyodalar o'tish joyi kutish joyidan o'qish oson bo'lgan displeyga ustunlik berishi mumkin, kattaroq avtomobil kesishmasi esa uzoqroq masofadan tanib olishni ta'minlash uchun kattaroq displey yuzasini talab qilishi mumkin. Displeyni faqat shkafning o'lchamlari bo'yicha tanlash noto'g'ri konfiguratsiyaga olib kelishi mumkin.

Orqaga hisoblashning aniqligi signalni boshqarish zanjiriga bog'liq

Orqaga hisoblash taymerini ishlab chiqaruvchisi uchun eng muhim savollardan biri bu shunchaki emas: "Taymer qanchalik aniq?" balki "Taymer qanday qilib haqiqiy signal fazasini oladi va kuzatib boradi?"

Trafikni ortga hisoblash tizimi odatda svetoforning ish holatini qabul qilishi yoki aniqlashi va bu holatni qolgan vaqt ko'rsatkichiga o'tkazishi kerak. Shunday qilib, amaliy zanjirni quyidagicha tushunish mumkin:

Yo'l harakati signalini boshqaruvchi → Signal fazasi → Ortga hisoblashni boshqarish mantiqi → LED displey

Agar orqaga hisoblash ko'rsatkichi signal fazasi bilan to'g'ri sinxronlanmagan bo'lsa, vizual aniq raqam hali ham noto'g'ri ma'lumot berishi mumkin.

FAMA ning Segment tipidagi ortga hisoblash svetofori nashr etilgan texnik parametrlariga ko‘ra o‘rganish rejimini, ishga tushirish rejimini, aloqa rejimini va mos rejimni qo‘llab-quvvatlaydi. Mahsulot, shuningdek, kirish kuchlanish darajalarini moslashtirish, ish chegaralarini sozlash va tashqi elektr shovqinlarini filtrlash uchun mo'ljallangan moslashuvchan ortga hisoblash sxemasidan foydalanadi.

Ushbu turdagi arxitektura mavjud chorrahada ortga hisoblash uskunasini almashtirish yoki yangilashda dolzarbdir. Ortga hisoblash displeyini izolyatsiya qilingan LED qurilmasi sifatida ko'rib chiqish o'rniga, muhandislik guruhi taymer, kontroller, kirish signali va ish rejimi o'rtasidagi munosabatni tekshirishi kerak.

Ishlab chiqaruvchining quti tipidagi segmentni ortga hisoblash uchun nashr etilgan javob vaqti ishga tushirish va o'chirish uchun 100 ms dan kam. Biroq, bu spetsifikatsiyani ortga hisoblash vaqtining aniqligini universal o'lchovi sifatida talqin qilmaslik kerak. Javob vaqti va fazalarni sinxronlashtirish turli xil texnik xususiyatlar bo'lib, loyiha spetsifikatsiyalari ularni alohida baholashi kerak.

LED yorqinligi va ko'rish masofasi tanib olishga qanday ta'sir qiladi

Ochiq transport uskunalari uchun faqat "yuqori yorqinlik" etarli tanlov mezoni emas.

FAMA ≥300 m vizual masofa bilan birga quti tipidagi Segmentli teskari svetofor uchun yorug‘lik intensivligi diapazoni 5000–15000 cd/m² ro‘yxatini ko‘rsatadi. Ro'yxatda keltirilgan LED to'lqin uzunliklari qizil uchun 625 ± 5 nm, sariq uchun 590 ± 5 nm va yashil uchun 505 ± 5 nm.

Ushbu raqamlar mahsulotlarni taqqoslashda foydali ma'lumot beradi, ammo xarid guruhlari hali ham ishlab chiqaruvchi tomonidan belgilangan vizual masofani va ma'lum bir chorrahada erishiladigan haqiqiy tanib olish masofasini farqlashi kerak. Yo'lning kengligi, o'rnatish balandligi, ko'rish burchagi, to'g'ridan-to'g'ri quyosh nuri, ob-havo sharoiti va ko'rsatilgan raqamlarning jismoniy o'lchami amaliy ko'rinishga ta'sir qilishi mumkin.

Xuddi shu printsip segmentli displeylarni boshqa displey texnologiyalari bilan solishtirganda ham qo'llaniladi. Masalan, FAMAning nuqta matritsasi tipidagi ortga hisoblash svetofori chiroq korpusiga o‘rnatilgan LED nuqta-matritsali displeydan foydalanadi. Uning sanab o'tilgan modeli 400 × 400 mm yorug'lik chiqaradigan sirtga, 0-99 soniyali displey diapazoniga, 5000-15000 cd/m² yorug'lik intensivligiga va ≥300 m vizual masofaga ega.

Shuning uchun segment va nuqta-matritsa texnologiyasi o'rtasidagi tanlov bitta texnologiyani universal deb hisoblashdan ko'ra, loyihaning ekran talablariga asoslanishi kerak.

Tashqi makon ishonchliligi korpusdan ko'proq narsani talab qiladi

Yo'l signali uskunalari odatda uzoq vaqt davomida ochiq havoda qoladi, shuning uchun xarid paytida harorat, namlik, suvning kirishi, elektr shovqinlari va kuchlanish hodisalari hisobga olinishi kerak.

FAMA'ning quti tipidagi Segment tipidagi teskari svetofor uchun e'lon qilingan ish harorati -40°C dan +80°C gacha, nisbiy namlik ≤97% RH va himoya darajasi IP55. Ro'yxatga olingan LEDning ishlash muddati ≥100,000 soat. Mahsulot shuningdek, ish kuchlanish diapazoni sifatida 47-63 Gts chastotada AC85V–264V ni belgilaydi.

Ushbu spetsifikatsiyalar foydalidir, chunki ular muhandislik guruhlariga "tashqi foydalanish uchun mos" kabi umumiy bayonotlarga tayanmasdan, mahsulotlarni loyihaning ekologik talablari bilan solishtirishga imkon beradi.

Elektr himoyasi yana bir e'tibordir. FAMA ta'kidlashicha, uning quti tipidagi ortga hisoblash mahsuloti quvvat kiritish va aloqa interfeyslari uchun kuchlanishdan himoyani o'z ichiga oladi. Shuningdek, u kirish kuchlanishidagi o'zgarishlar va tashqi elektr shovqinlarini bartaraf etishga mo'ljallangan adaptiv aniqlashni tavsiflaydi.

Chaqmoq, kuchlanish o'zgarishi yoki boshqa elektr buzilishlariga duchor bo'lgan chorraha uchun bu funktsiyalar umumiy uskuna dizayniga tegishli bo'lishi mumkin. Biroq, haqiqiy himoya talablari hali ham loyihaning elektr dizayni, topraklama tizimi, kuchlanishdan himoya qilish arxitekturasi va mahalliy atrof-muhit sharoitlariga nisbatan baholanishi kerak.

Ortga hisoblash taymerining svetoforlari svetofor tizimlari bilan qanday ishlaydi

Orqaga hisoblash taymerining svetoforiga mustaqil displey emas, balki chorrahalarni boshqarish tizimining bir qismi sifatida qarash kerak.

An'anaviy signalizatsiya chorrahasida boshqaruvchi transport vositalari va piyodalar uchun signal fazalarini belgilaydi. Keyin orqaga hisoblash birligi tegishli bosqich bilan bog'liq qolgan vaqtni ko'rsatadi. Ilg'or aqlli transport muhitlarida signalni boshqarish turli xil sezish texnologiyalaridan to'plangan trafik ma'lumotlarini ham o'z ichiga olishi mumkin.

FAMA o'zining aqlli signallarni boshqarish faoliyatini trafik va piyodalar oqimini kuzatish va harakatlanish sxemalarini dinamik optimallashtirish uchun rulonlar, geomagnetizm, RFID, radar va vizual identifikatsiyani o'z ichiga olgan texnologiyalarni birlashtirish sifatida tavsiflaydi.

Ushbu tizim darajasidagi istiqbol loyiha xaridlari uchun muhimdir. Belgilangan vaqtni boshqarish bilan chorrahada o'rnatilgan ortga hisoblash taymerida muvofiqlashtirilgan yoki moslashtirilgan harakatni boshqarish muhitida o'rnatilgandan farqli integratsiya talablari bo'lishi mumkin.

FAMA svetoforni boshqaruvchi portfeliga muvofiqlashtirilgan, bir nuqtali, tarmoqqa ulangan, piyodalar o‘tish joyi va simsiz svetofor signallari boshqaruvchilari kiradi. Uning chop etilgan boshqaruvchi ma'lumotlari, shuningdek, avtomobil signallari, piyodalar signallari, ortga hisoblash taymerlari va yo'naltiruvchi chiroqlarni boshqarish maqsadlari sifatida belgilaydi.

Tizim integratorlari uchun bu moslik sotib olishdan oldin interfeys va boshqaruv-mantiq darajasida tekshirilishi kerakligini anglatadi. Ortga hisoblash taymerining tegishli displey xususiyatlari bo'lishi mumkin, ammo agar uning boshqaruv usuli mavjud boshqaruvchi arxitekturasiga mos kelmasa, qo'shimcha muhandislik ishlarini talab qiladi.

Yo'llar va kesishmalar uchun ariza asosida tanlash

Turli xil transport muhitlari turli ustuvorliklarni talab qiladi.

Shaharning gavjum chorrahalarida displey o'lchami, ko'rish masofasi, signal sinxronizatsiyasi va uzluksiz ochiq havoda ishlash uskunaning dastlabki narxini minimallashtirishdan ko'ra muhimroqdir. Yo'l geometriyasi uzoqroq ko'rish masofasini yaratsa, kattaroq displey mos bo'lishi mumkin.

To'rt tomonlama kesishuvda bir nechta signal boshlari orasidagi sinxronizatsiya ayniqsa muhim bo'ladi. Orqaga hisoblash displeylari mustaqil ichki taymerlarda ishlamasdan, ularning tegishli signal fazalariga mos kelishi kerak.

Piyodalar o'tish joyi uchun ustuvorlik piyodalarni kutish va o'tish joylaridan darhol raqamli tanib olishga o'tadi. Segmentli ortga hisoblash qolgan vaqtni to'g'ridan-to'g'ri ko'rsatishi mumkin. FAMA ning ortga hisoblash taymerli kam quvvatli piyodalar svetofori maxsus segmentli raqamli ortga hisoblash displeyini ishlatadi va piyodalar o‘tish joylari bilan kesishish uchun mo‘ljallangan.

Aqlli transport tizimida orqaga hisoblash birligi signal boshqaruvchisi, sensorli uskunalar, aloqa arxitekturasi va markazlashtirilgan boshqaruv platformasi bilan birgalikda ko'rib chiqilishi kerak. FAMA o'zining aqlli signalni boshqarish mahsulot assortimentini svetofor boshqaruvchilari, avtomobil signallari, piyodalar va velosiped signallari, orqaga hisoblash taymerlari, o'rnatilgan svetoforlar va svetofor modullari atrofida joylashtiradi.

Orqaga hisoblash taymeri ishlab chiqaruvchisini tanlashda xarid guruhlari nimani baholashi kerak?

Ishlab chiqaruvchi ishlab chiqarish quvvati yoki birlik narxidan yuqoriroq baholanishi kerak.

Birinchidan, orqaga sanash ko'rsatish tuzilishini ko'rib chiqing. Displey turini, raqam konfiguratsiyasini, mavjud displey diapazonini, yorug'lik chiqaradigan sirtni va konfiguratsiya yo'lning haqiqiy ko'rish talablariga mos kelishini tasdiqlang.

Ikkinchidan, LED ish faoliyatini tekshiring. Tegishli spetsifikatsiyalar yorug'lik intensivligi, LED to'lqin uzunligi, quvvat sarfi, javob vaqti va LEDning belgilangan ishlash muddatini o'z ichiga oladi. FAMA'ning quti tipidagi segment mahsuloti, masalan, ≥100,000 soatlik LEDning ishlash muddati va 5000–15000 cd/m² yorug'lik intensivligini ko'rsatadi.

Uchinchidan, signal sinxronizatsiyasini va kontroller mosligini tekshiring. Ishlab chiqaruvchidan orqaga hisoblash signal fazasi ma'lumotlarini qanday qabul qilishini, qaysi ish rejimlari qo'llab-quvvatlanishini, qanday interfeyslar mavjudligini va signal o'zgarishi yoki g'ayritabiiy kirish sharoitlarida mahsulot qanday harakat qilishini so'rang.

To'rtinchidan, elektr va ekologik xususiyatlarni ko'rib chiqing. Ishlash kuchlanishi, harorat oralig'i, namlik, IP himoyasi, izolyatsiyaga chidamlilik, kuchlanishdan himoya qilish va muhofaza materiallari loyihaning texnik xususiyatlariga mos kelishi kerak.

Beshinchidan, o'rnatish va texnik xizmat ko'rsatishni ko'rib chiqing. Integratsiyalashgan quti tipidagi tuzilma loyiha to'liq ortga hisoblashni talab qiladigan hollarda mos bo'lishi mumkin, teskari sanash moduli esa muhandislik guruhi teskari hisoblash funksiyasini mavjud svetofor korpusiga birlashtirishi kerak bo'lgan hollarda ko'proq mos kelishi mumkin. Masalan, FAMA svetoforining orqaga hisoblash moduli optik linza, yorug‘lik taxtasi, boshqaruv paneli, suv o‘tkazmaydigan halqa va chiroq idishini o‘zida mujassam etgan va svetofor bilan boshqariladigan chorrahalar uchun mo‘ljallangan.

Nihoyat, ishlab chiqaruvchining loyihasi va muhandislik qobiliyatini baholang. Oddiy almashtirish loyihasi uchun faqat standart displeyni ta'minlay oladigan orqaga hisoblash taymerini ishlab chiqaruvchisi etarli bo'lishi mumkin. Kattaroq aqlli transport loyihalari kontroller integratsiyasini, konfiguratsiyani qo'llab-quvvatlashni, moslashtirilgan o'lchamlarni, turli xil o'rnatish tartiblarini va tegishli svetofor uskunalarini muvofiqlashtirilgan etkazib berishni talab qilishi mumkin.

FAMA loyiha ilovalari misollarini taqdim etadi, shu jumladan Tsinghua universitetida 400 ta yuqori oqimli bitta-8 ortga hisoblash yoritgichlari va Haidian Zhongguancun Sharqiy yo'li uchun qutb komponentlari bilan 400 ta yuqori oqimli bitta-8 ortga hisoblash yoritgichlari. Uning loyiha portfeli, shuningdek, Evropa, Janubiy Amerika va Osiyo kabi mintaqalardagi trafikni hisoblash loyihalarini ro'yxatga oladi.

Tez-tez so'raladigan savollar

Orqaga hisoblash svetofori qanday ishlaydi?

Orqaga hisoblash svetofori svetofor fazasi bilan bog'liq ma'lumotlarni oladi yoki aniqlaydi va qolgan vaqtni ko'rsatadigan raqamli LED displeyga aylantiradi. Haqiqiy amalga oshirish boshqaruv usuli va tizim arxitekturasiga bog'liq. FAMA ning Segment tipidagi ortga hisoblash svetofori o'rganish, ishga tushirish, aloqa va mos rejimlarni qo'llab-quvvatlaydi, bu unga turli xil transport signallarini boshqarish muhitlari bilan interfeysga kirishga imkon beradi.

Svetoforning orqaga sanash taymerining aniqligi qanchalik aniq?

Ortga hisoblashning aniqligi faqat displeyga qarab emas, balki to'liq signalni boshqarish zanjirining bir qismi sifatida baholanishi kerak. Tekshirish moslamasining faza vaqti, signal kiritish, ortga hisoblashni aniqlash, boshqarish mantig'i va displey javobi ko'rsatilgan qiymatning haqiqiy signal fazasiga to'g'ri mos kelishiga ta'sir qiladi. Shuning uchun ishlab chiqaruvchi qo'llab-quvvatlanmaydigan umumiy aniqlik da'vosi o'rniga sinxronizatsiya va boshqarish usullari haqida aniq ma'lumot berishi kerak.

Segment tipidagi ortga hisoblash svetofori nima?

Bu alohida boshqariladigan LED segmentlari orqali raqamli belgilarni tashkil etuvchi teskari sanashli transport signalidir. FAMA ning quti tipidagi versiyasi segmentli displey, boshqaruv paneli, quvvat manbai va shkafni birlashtiradi. Uning nashr etilgan konfiguratsiyalari turli xil displey o'lchamlari va diapazonlarini o'z ichiga oladi, bu uskunani turli kesishish talablariga moslashtirishga imkon beradi.

Orqaga hisoblash taymeri ishlab chiqaruvchisini qanday tanlash mumkin?

Ishlab chiqaruvchining marketing da'volaridan ko'ra loyihaning texnik talablaridan boshlang. Sinxronizatsiya usullarini, kontrollerning mosligini, displey texnologiyasini, LED spetsifikatsiyalarini, ish kuchlanishini, atrof-muhit ko'rsatkichlarini, o'rnatish konfiguratsiyasini, sifatni nazorat qilish protseduralarini, moslashtirish qobiliyatini va tegishli loyiha tajribasini solishtiring.

Orqaga hisoblash taymerini svetofor sotib olayotganda nimani e'tiborga olishim kerak?

Hech bo'lmaganda displey o'lchamini, displey diapazonini, LED yorqinligini, amaliy ko'rish masofasini, signal sinxronizatsiyasini, kontroller mosligini, ish kuchlanishini, harorat oralig'ini, IP himoyasini, LEDning ishlash muddatini, o'rnatish usulini, parvarishlash talablarini va sozlash imkoniyatlarini baholang. To'liq chorraha loyihasi uchun, shuningdek, ishlab chiqaruvchi tegishli yo'l signalini boshqarish uskunasini etkazib bera oladimi yoki birlashtira oladimi yoki yo'qligini baholang.

Nima uchun FAMA orqaga hisoblash taymeri ishlab chiqaruvchisi sifatida

FAMA mahsulot joylashuvi mustaqil ortga hisoblash displeyidan tashqariga chiqadi. Yangzhou FAMA Intelligent Equipment Co., Ltd o'zini aqlli signallarni boshqarish, aqlli harakat xavfsizligi va 5G ko'p funksiyali aqlli ustunlarni qamrab oladigan biznes sohalari bilan integratsiyalashgan intellektual transport echimlari provayderi sifatida ta'riflaydi. Uning aqlli signalni boshqarish faoliyati, shuningdek, transport va piyodalar oqimini aniqlash va signal vaqtini optimallashtirishni o'z ichiga oladi.

FAMA - Xitoyning svetofor chiroqlari sanoatidagi yetakchi korxona

Orqaga hisoblash taymerini ishlab chiqaruvchini baholayotgan xarid guruhlari uchun foydaliroq savol shunchaki mahsulot raqamlarni yorqin ko'rsatishi emas. Kuchliroq baholash tizimi displeyning kerakli masofada o'qilishi mumkinligi, mo'ljallangan signal bosqichini kuzatib borishi, loyihaning elektr va atrof-muhit sharoitlarida ishlashi va mavjud trafikni boshqarish arxitekturasi bilan integratsiyalashuvidir.

FAMA ning ortga hisoblash taymeri mahsulot assortimenti segment tipidagi va nuqta-matritsali ortga hisoblash echimlarini o'z ichiga oladi, shu bilan birga uning Loyiha portfeli svetofor uskunalari ilovalarining kengroq ko'rinishini taqdim etadi.

Muayyan yo'l yoki chorraha loyihasi uchun ushbu texnik mezonlar etkazib beruvchilarni solishtirishdan oldin loyiha spetsifikatsiyasiga tarjima qilinishi kerak. Tegishli teskari sanash taymerining svetofori oxir-oqibat displey konfiguratsiyasi, sinxronizatsiya usuli, atrof-muhit ko'rsatkichlari, o'rnatish tuzilishi va ishlab chiqarish imkoniyatlari svetofor tizimining haqiqiy talablariga mos keladigan svetofordir.
