Muvofiqlashtirilgan svetofor boshqaruvchisi va svetoforni boshqaruvchi kabinet qanday qilib kesishmalarning ishonchliligi va nosozliklarni boshqarishni yaxshilaydi

Yo'l signallari infratuzilmasi uzluksiz ishlashi kutilmoqda, ammo ko'plab an'anaviy tizimlar hali ham quvvatni kamaytirish, kuchlanishdan himoya qilish, uskunalar monitoringi va nosozliklarni tashxislashda amaliy cheklovlarga duch kelmoqda. Bitta quvvat manbai boshqaruvchini ta'minotdagi uzilishlarga qarshi himoyasiz qoldirishi mumkin. Yildirimdan himoyalanish vaziyatni doimiy monitoring qilishdan ko'ra davriy qo'lda tekshirishga bog'liq bo'lishi mumkin. Shu bilan birga, texnik xizmat ko'rsatish guruhlari shkafning ish sharoitlarida cheklangan ko'rinishga ega bo'lishi mumkin, an'anaviy chiroq nosozliklarini aniqlash esa parallel kontaktlarning zanglashiga olib boradigan bitta ishlamay qolgan chiroqni aniqlashga qiynalishi mumkin.

Yo'l harakati muhandisligi bo'yicha pudratchilar, yo'l idoralari va intellektual transport tizimining integratorlari uchun bu muammolar oddiygina apparat bilan bog'liq muammolar emas. Ular kesishish muammosini qanchalik tez aniqlash, tashxis qo'yish va hal qilish mumkinligiga bevosita ta'sir qiladi. Muvofiqlashtirilgan yo'l signallari boshqaruvchisi va to'g'ri o'rnatilgan Yo'l signallari boshqaruvchisi kabinetining kombinatsiyasi bu erda muhim ahamiyatga ega.

FAMA tomonidan ishlab chiqarilgan FM5000 seriyali yo'l harakati signallari boshqaruvchisi o'rnatilgan signallarni boshqarish funktsiyalarini modulli arxitektura va ushbu operatsion talablar asosida ishlab chiqilgan bir nechta monitoring va himoya texnologiyalari bilan birlashtiradi. Uning yondashuvi nafaqat signal vaqtini va muvofiqlashtirishni, balki quvvat uzluksizligini, kuchlanishni kuzatish, real vaqt rejimida holatni ko'rish va chiroq nosozliklarini aniqroq lokalizatsiya qilishni ham o'z ichiga oladi.

Muvofiqlashtirilgan trafik signali boshqaruvchisi: signal vaqtini belgilashdan ko'ra ko'proq

Muvofiqlashtirilgan boshqaruvchi qizil, sariq va yashil belgilarning qat'iy ketma-ketligini boshqarishi kerak. Murakkab chorrahada yoki muvofiqlashtirilgan yo'lak bo'ylab boshqaruv tizimi kun davomida transport vositalarini aniqlash, piyodalar so'rovlari, favqulodda vaziyatlarda ustuvorlik talablari va turli xil harakat rejalariga javob berishi kerak bo'lishi mumkin.

FM5000 seriyasi bir nechta o'rnatilgan boshqaruv funktsiyalarini qo'llab-quvvatlaydi, jumladan induktiv boshqaruv, adaptiv boshqaruv, piyodalar o'tishini qo'llab-quvvatlash, favqulodda vaziyatlarda ustuvorlik va ko'p davrli sxemalar. Bu funksiyalar boshqaruvchiga yagona qat'iy vaqt strategiyasiga tayanmasdan, turli xil transport sharoitlari va operatsion talablarni qondirishga imkon beradi. Uning modulli dizayni, shuningdek, boshqaruvchining boshqaruv va monitoring funksiyalarini birlashtirish uchun tuzilgan arxitekturani ham taqdim etadi.

Masalan, kunning turli davrlari orasida transport talabi o'zgarganda ko'p davrli sxemadan foydalanish mumkin. Piyodalar harakatini avtomobil fazalari bilan bir qatorda hisobga olish kerak bo'lganda, piyodalar o'tish funksiyalari kiritilishi mumkin. Favqulodda vaziyatning ustuvorligi signalning normal ishlashi ustuvor talablarga javob berishi kerak bo'lgan holatlar uchun maxsus boshqaruv funktsiyasini ta'minlaydi.

Xarid qilish guruhlari uchun muhim ahamiyatga ega bo'lgan narsa shunchaki nazoratchining "aqlli transport boshqaruvini" qo'llab-quvvatlashi emas. Ko'proq foydali savollar - bu qancha signal kanallari va fazalarini boshqarishi, qanday boshqaruv rejimlarini qo'llab-quvvatlashi, tashqi tizimlar bilan qanday aloqa qilishi va kabinet haqiqiy ish sharoitlarini qanday ko'rishni ta'minlaydi.

FM5000 modeli XHJ-CW-GA-FM5001, masalan, 48 ta kanalning standart konfiguratsiyasi bilan 96 tagacha signal kanalini qo'llab-quvvatlaydi va 16 fazali standart quvvatga ega bo'lgan 32 ta nazorat fazasini qo'llab-quvvatlaydi. U o'rnatilgan Linux operatsion tizimiga ega 32 bitli protsessordan foydalanadi va ikkita RJ45, uchta RS232 va bitta RS485 aloqa interfeysini ta'minlaydi.

Tekshirgichning uzluksiz ishlashi uchun ikkita quvvat manbai

Quvvat uzluksizligi - bu kechayu kunduz ishlashi kutilayotgan kontroller uchun yana bir amaliy masala.

FM5000 avtomatik almashinish mexanizmiga ega ikkita quvvat ta'minotini boshqarish tizimini o'z ichiga oladi. FAMA mahsulot spetsifikatsiyasiga ko'ra , tizim har 12 soatda ikkita quvvat manbai o'rtasida almashinadi. Elektr uzilishi sodir bo'lsa, real vaqt rejimida nosozlik haqida markaziy platformaga xabar berib, zaxira ta'minotiga o'tadi.

Ushbu tartibning ahamiyati shunchaki ikkita quvvat manbasiga ega bo'lish emas. Tekshirish moslamasi quvvat manbasini almashtirishni, zaxira ishlashini va nosozliklar haqida hisobotni bitta operatsion mexanizmga birlashtiradi. Yo'l harakati boshqaruvi bo'limi uchun bu bitta ta'minot mavjud bo'lmaganda qo'shimcha davomiylikni ta'minlashi mumkin.

Bu, ayniqsa, muammolarni bartaraf etish uchun chorrahaga kirish noqulay yoki boshqaruvchining uzluksiz ishlashi muhim loyiha talabi bo'lgan loyihalar uchun Yo'l signallari boshqaruvchisi kabinasini baholashda ayniqsa dolzarbdir.

Yo'l harakati signallarini boshqaruvchi kabinetga nimani birlashtirish kerak?

Yo'l harakati signali kabinasi boshqaruvchini o'z ichiga olgan oddiy metall korpus emas, balki operatsion tizim sifatida baholanishi kerak.

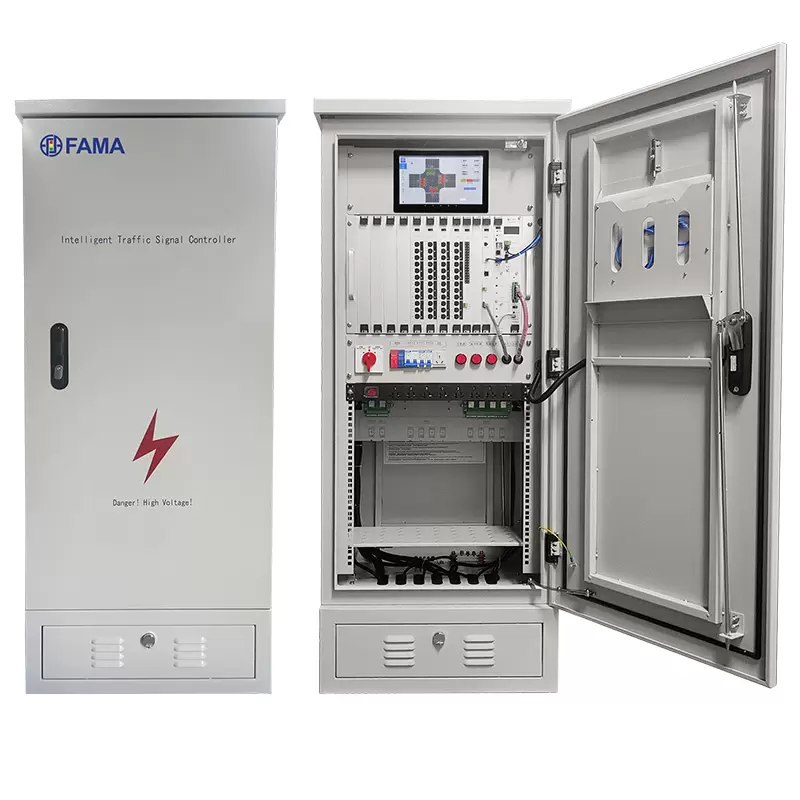

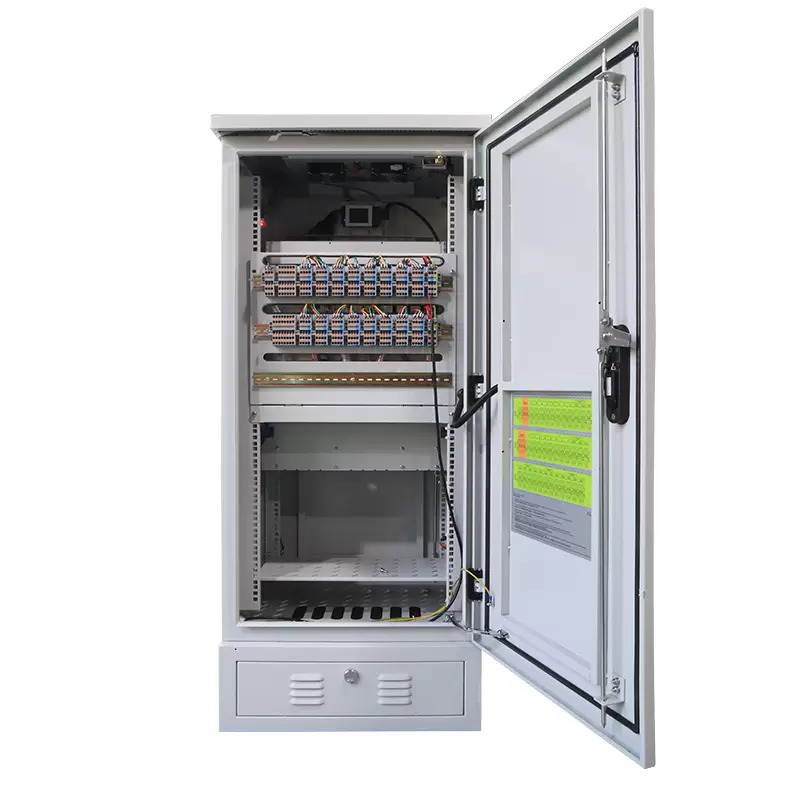

Loyihani xarid qilish uchun kabinet nazoratchi va u bilan bog'liq nazorat, quvvat, himoya, aloqa va kesishish tomonidan talab qilinadigan monitoring funktsiyalarini joylashtirishi kerak. FM5000 korpusi 630 × 500 × 1520 mm, ish kuchlanish diapazoni AC 85–264V / 47–63Hz, ish harorati diapazoni -40°C dan +80°C, nisbiy namlik ≤95% RH va IP55 himoyasi bilan belgilangan.

Tekshirish moslamasi shuningdek, har bir kanal uchun 3A haydovchi oqimini, har bir kanal uchun 160A kuchlanishli impuls oqimini, ≥20MŌ izolyatsiya qarshiligini va ≤50W mashinaning kutish quvvat sarfini belgilaydi. Bular loyihaning fazalar soni, signal kanallari talablari, aloqa arxitekturasi, atrof-muhit sharoitlari va kabinet konfiguratsiyasi bilan bir qatorda ko'rib chiqilishi kerak bo'lgan texnik parametrlardir.

Real vaqt rejimida kabinet ma'lumotlari saytning ko'rinishini yaxshilaydi

FM5000 ning ajralib turadigan xususiyatlaridan biri uning ko'p ekranli ma'lumotlarni ko'rsatish tizimidir.

Asosiy boshqaruv paneli harorat, namlik, quvvat iste'moli, kuchlanish, IP manzili va joriy signalni chiqarish sxemasini o'z ichiga olgan 12 dan ortiq asosiy ish ko'rsatkichlarini ko'rsatadi. Yon panel chorrahadagi joriy boshqaruv strategiyasini ingl. Ixtiyoriy sensorli ekran interfeysi tashqi qurilmani talab qilmasdan maxsus vazifani faollashtirish va sxemani aniq sozlash kabi operatsiyalar uchun o'rnatilgan vebga kirishni ta'minlaydi.

Bu xizmat ko'rsatish xodimlarining kabinet bilan o'zaro munosabatini o'zgartiradi.

Oddiy ish sharoitlarini aniqlash uchun alohida uskunani ulash orqali muammolarni bartaraf etishni boshlash o'rniga, xodimlar to'g'ridan-to'g'ri kabinet interfeysidan muhim tizim ma'lumotlarini olishlari mumkin. OLED simulyatsiyasi, shuningdek, joriy boshqaruv strategiyasining vizual tasvirini taqdim etadi, bu esa texnik xodimlarga chorrahada boshqaruvchi aslida nima qilayotganini tushunishga yordam beradi.

Turli xil operatsion interfeyslarni talab qiladigan loyihalar uchun FAMA shuningdek, interfeys va funktsiyalar mijozlar talablariga muvofiq sozlanishi mumkinligini ta'kidlaydi.

Yo'l harakati signalini boshqaruvchi chiroq nosozliklarini qanday aniqlaydi?

Bir nechta signal chiroqlari parallel ravishda ulanganda, chiroq nosozliklarini aniqlash qiyinlashadi. An'anaviy kalit-holat yondashuvi kontaktlarning zanglashiga olib o'tganligini aniqlashi mumkin, ammo u qaysi alohida chiroq ishlamay qolganligini aniqlash uchun etarli ma'lumotni taqdim eta olmaydi.

FM5000 kuchlanish, oqim va quvvatning dinamik bazasini tahlil qilish orqali boshqacha yondashuvni qo'llaydi.

Tizim g'ayritabiiy o'zgarishlarni aniqlaganida, u bitta kontaktlarning zanglashiga olib keladigan individual chiroq ishlamay qolishini aniqlay oladi, bir necha soniya ichida noto'g'ri signal chiroqni topadi va nosozlik haqida markaziy platformaga xabar beradi. Bu, ayniqsa, ko'p chiroqli parallel konfiguratsiyalar uchun to'g'ri keladi, bu erda aniq ishlamay qolgan chiroqni qo'lda aniqlash, aks holda chorrahada qo'shimcha tekshirishni talab qilishi mumkin.

Texnik xizmat ko'rsatish nuqtai nazaridan, nosozliklarni aniq lokalizatsiya qilish muhim ahamiyatga ega, chunki texnik xizmat ko'rsatish vazifasi shunchaki "sxemada muammo borligini aniqlash" emas. Amaliy maqsad muammoning qayerda ekanligini aniqlash, shuning uchun tegishli komponentni tekshirish yoki almashtirish mumkin.

FAMA ta'kidlashicha, ushbu chiroq guruhidagi nosozliklarni aniqlash texnologiyasi texnik xizmat ko'rsatish samaradorligini 300% dan ko'proq oshirishi mumkin. Bu raqam har bir svetofor loyihasi uchun universal texnik xizmat ko'rsatish ko'rsatkichi sifatida emas, balki FAMA tomonidan nosozliklarni aniqlash ilovasi uchun taqdim etilgan kontekstda tushunilishi kerak.

To'qnashuv hodisalarini yozib olish yo'l harakati signallari kabinetiga texnik xizmat ko'rsatishga qanday yordam beradi?

Chaqmoq va tarmoqning haddan tashqari kuchlanishi yana bir ta'mirlash muammosini keltirib chiqaradi. An'anaviy himoyani boshqarish ko'p jihatdan davriy tekshiruvga bog'liq bo'lishi mumkin, bu tekshiruvlar o'rtasida kuchlanishdan himoya qilish moslamasining qanchalik kuchlanishini aniqlashni qiyinlashtiradi.

FM5000 o'rnatilgan kuchlanish hodisalari yozuvchisini o'z ichiga oladi. U elektr tarmog'idagi chaqmoq chaqishi yoki haddan tashqari kuchlanishning chastotasi va intensivligini kuzatib boradi va qayd etilgan ma'lumotlardan chaqmoq to'xtatuvchining buzilish tendentsiyasini bashorat qilish uchun foydalanadi. Keyin tizim himoya qurilmasi jiddiy holatga kelgunga qadar almashtirish haqida ogohlantirish berishi mumkin.

Ushbu yondashuv texnik xizmat ko'rsatishning bir qismini davriy jismoniy tekshiruvdan holatga asoslangan monitoringga o'tkazadi.

FAMA ta'kidlashicha, texnologiya 1000 ta chorrahadan iborat etalon asosida yillik texnik xizmat ko'rsatish xarajatlarini 60 foizga kamaytirishi mumkin. Bu ishlab chiqaruvchi tomonidan taqdim etilgan o'ziga xos mezon bo'lib, har bir loyiha uchun kafolatlangan tejash sifatida talqin qilinmasligi kerak.

Ko'p sonli chorrahalarni boshqaradigan infratuzilma egalari uchun asosiy tushuncha ayniqsa dolzarbdir: texnik xizmat ko'rsatish guruhlari faqat muntazam tekshiruv jadvallariga tayanish o'rniga, ogohlantirish hosil qilgan uskunalarga ustuvorlik berishi mumkin.

Yo'l harakati signallari boshqaruvchilari texnik xizmat ko'rsatishni qanday kamaytirishi mumkin?

Zamonaviy kontrollerning texnik xizmat ko'rsatish qiymati faqat bitta xususiyatdan kelib chiqmaydi. Bu axborotning bir necha qatlamlarini ulashdan kelib chiqadi.

FM5000 real vaqt rejimidagi ish parametrlarini, quvvat nosozliklari haqida hisobotni, kuchlanishni qayd etishni, vizual operatsion ma'lumotni va chiroq nosozliklarini lokalizatsiya qilishni birlashtiradi. Bu texnik xizmat ko'rsatuvchi xodimlarga kontroller va kabinetning o'zidan bir nechta turli xil ma'lumotlarni beradi.

Oddiy muammolarni bartaraf etish ketma-ketligini ko'rib chiqing. Agar shkaf bitta quvvat manbasini yo'qotsa, boshqaruvchi zaxira ta'minotiga o'tishi va xato haqida xabar berishi mumkin. Quvvat tizimi kuchlanish hodisalariga duch kelsa, o'rnatilgan magnitafon himoya holatini baholash uchun ma'lumotni saqlab qolishi mumkin. Agar kesishishda chiroq xatosi paydo bo'lsa, kuchlanish, oqim va quvvat tahlili ta'sirlangan chiroqni aniqlashga yordam beradi. Shu bilan birga, shkafning displeyi harorat, namlik, kuchlanish, quvvat iste'moli va faol signal sxemasi kabi ish ma'lumotlarini taqdim etadi.

Natijada ko'proq ma'lumotga asoslangan texnik xizmat ko'rsatish jarayoni. Har bir g'ayritabiiy chorraha holatini alohida qo'lda tekshirish vazifasi sifatida ko'rib chiqish o'rniga, texnik xizmat ko'rsatish guruhi saytdagi chora ko'rishdan oldin muammoni qisqartirish uchun nazoratchining xabar qilingan ma'lumotlaridan foydalanishi mumkin.

Bu farq keng ko'lamli transport infratuzilmasi uchun muhimdir. Keraksiz dala tekshiruvini qisqartirish har bir nosozlikni masofadan turib hal qilish mumkinligini da'vo qilish bilan bir xil emas. Aksincha, yaxshiroq monitoring texnik xizmat ko'rsatuvchi xodimlarga nima tekshirilishi kerakligi haqida aniqroq ma'lumot bilan chorrahaga yetib borishiga yordam beradi.

Muvofiqlashtirilgan yo'l signali boshqaruvchisi qanday ishlaydi?

Muvofiqlashtirilgan svetofor boshqaruvchisi signalning turli bosqichlari va ish rejalari o'rtasidagi munosabatlarni boshqarishda dasturlashtirilgan signalni boshqarish mantig'ini bajaradi. Konfiguratsiya qilingan tizimga qarab, boshqaruv aniqlash, piyodalar so'rovlari, moslashuvchan strategiyalar, favqulodda vaziyatlarning ustuvorligi va turli vaqt sxemalarini o'z ichiga olishi mumkin.

FM5000 modulli arxitektura va integratsiyalashgan monitoring texnologiyalarini qo'shgan holda ushbu an'anaviy muvofiqlashtirilgan boshqaruv funktsiyalarini saqlab qoladi. U belgilangan FM5001 konfiguratsiyasida 32 tagacha nazorat fazalarini va 96 tagacha signal kanallarini qoʻllab-quvvatlaydi, bu esa loyiha muhandislariga nazorat moslamasini kesishish dizayni bilan moslashtirishda eʼtiborga olish uchun aniq imkoniyatlar koʻrsatkichlarini beradi.

Shuning uchun loyiha muhandisi uchun to'g'ri baholash chorrahaning haqiqiy faza diagrammasi, signal kanali talablari, aniqlash strategiyasi, muvofiqlashtirish talablari, aloqa interfeyslari, atrof-muhit sharoitlari va kabinet konfiguratsiyasidan boshlanadi, balki faqat umumiy "aqlli nazoratchi" tavsifiga asoslangan boshqaruvchi tanlash.

Yo'l harakati signallari boshqaruvchisi kabinetida nimani izlashim kerak?

Xarid qilish spetsifikatsiyasi kamida besh yo'nalishni ko'rib chiqishi kerak: nazorat qilish quvvati, quvvat uzluksizligi, muhofaza qilish va atrof-muhit ko'rsatkichlari, monitoring qobiliyati va nosozliklarni tashxislash.

Tekshirish moslamasining o'zi uchun FM5001 spetsifikatsiyasi 96 ta maksimal signal kanallari, 32 ta maksimal nazorat fazalari, AC 85–264V ishlashi, -40 ° C dan +80 ° C gacha bo'lgan ish harorati, IP55 himoyasi va bir nechta aloqa interfeyslari kabi o'lchanadigan havolalarni taqdim etadi.

Shkaf va texnik xizmat ko'rsatish tizimi uchun xaridorlar, shuningdek, ish parametrlarini mahalliy darajada ko'rish mumkinligini, g'ayritabiiy quvvat sharoitlari haqida xabar berilganligini, kuchlanishdan himoyalanish holatini kuzatish mumkinmi yoki yo'qligini va chiroqlarning nosozliklarini oddiygina sxema darajasida aniqlash o'rniga mahalliylashtirish mumkinligini tekshirishlari kerak.

Trafikni boshqarish organi yoki tizim integratori bitta izolyatsiyalangan o'rnatish o'rniga bir nechta chorrahalar uchun mas'ul bo'lganda, bu talablar tobora muhim ahamiyat kasb etadi.

Nima uchun nazoratchi va kabinetni bitta tizim sifatida baholash kerak

Agar loyiha maqsadi uzoq muddatli operatsion ishonchlilikni o'z ichiga olgan bo'lsa, muvofiqlashtirilgan yo'l signallari boshqaruvchisi va yo'l signallari boshqaruvchisi kabineti mustaqil ravishda baholanmasligi kerak.

Nazoratchi signal fazalari, muvofiqlashtirish strategiyalari, piyodalar talablari, favqulodda vaziyatlarning ustuvorliklari va vaqt sxemalari qanday bajarilishini aniqlaydi. Kabinet ushbu kontroller ishlaydigan jismoniy va elektr muhitini ta'minlaydi, quvvatni boshqarish, himoya qilish, monitoring, aloqa va nosozliklar haqida hisobot tizimni vaqt o'tishi bilan qanchalik samarali saqlash mumkinligini aniqlaydi.

FM5000 yondashuvi ushbu elementlarni modulli boshqaruv arxitekturasi, ikkilamchi quvvat manbai ishlashi, kuchlanishni qayd etish, ko'p ekranli holatni vizualizatsiya qilish va dinamik chiroq nosozliklarini aniqlash orqali birlashtiradi. Bu funksiyalar uskunaning ishlash davrining turli nuqtalarini ko‘rib chiqadi: boshqaruv, uzluksizlik, himoya, ko‘rinish, diagnostika va texnik xizmat ko‘rsatish.

FAMA ning kengroq yoʻl signallari portfeli muvofiqlashtirilgan, bir nuqtali, tarmoqli, piyodalar oʻtish joylari va simsiz svetofor signallarini boshqaruvchi qurilmalarni oʻz ichiga oladi, loyiha portfeli esa Janubiy Amerika, Osiyo, Shimoliy Amerika, Yevropa va Afrika kabi mintaqalardagi yoʻl signallari loyihalarini oʻz ichiga oladi.

FAMA - Xitoyning svetofor chiroqlari sanoatidagi yetakchi korxona

Mustaqil boshqaruvchi emas, balki svetoforning to'liq yechimini baholovchi xaridorlar uchun FAMA mahsulot portfeliga transport vositalarining svetoforlari, piyodalar va velosiped signallari, teskari sanash bilan bog'liq mahsulotlar va boshqa svetofor uskunalari bilan bir qatorda svetofor boshqaruvchilari kiradi. Uning loyiha portfeli, shuningdek, turli xil transport infratuzilmasi ilovalari bo'yicha kompaniya tajribasini tushunish uchun ma'lumotnoma bo'lishi mumkin.

Xarid qilish guruhlari uchun asosiy savol, oxir-oqibatda, nazoratchi spetsifikatsiya varag'ida ko'proq funktsiyalarga ega yoki yo'qligi emas. Aynan shu funktsiyalar o'rnatishdan keyin muhim bo'lgan operatsion muammolarni hal qiladimi: muvofiqlashtirilgan signal nazoratini ta'minlash, quvvat anormalliklari tufayli tizimning ishlashini ta'minlash, real vaqt rejimida shkafning holatini tushunish, himoya moslamasining buzilishini aniqlash va alohida chiroq nosozliklarini aniqroq aniqlash.

Bu Muvofiqlashtirilgan Yo'l harakati signallari boshqaruvchisi va Yo'l signallari boshqaruvchisi kabinetini ikkita mustaqil apparat komponenti sifatida emas, balki integratsiyalashgan harakatni boshqarish tizimi sifatida baholashning amaliy ahamiyati.
