Kam quvvatli velosiped svetofor moduli: Svetofor ishlab chiqaruvchilari uchun barqaror LED ishlashi va ishonchli dizayni

Velosiped svetoforlari kichik elektr yoki komponent darajasidagi muammo harakatni boshqarishning amaliy muammosiga aylanishi mumkin bo'lgan muhitda ishlaydi. Agar bitta LED nosozligi umumiy displeyga ta'sir qilsa, haydovchi oqimi beqaror bo'lsa yoki quvvat manbai keraksiz elektr shovqinlarini keltirib chiqarsa, muammo signal modulining o'zi bilan cheklanmaydi. U faol chorrahalarda tekshirish va texnik xizmat ko'rsatish talablarini oshirishi mumkin.

Yo'l harakati muhandislari, infratuzilma xaridorlari va Svetofor ishlab chiqaruvchilari uchun velosiped signali modulini tanlash LED displeyning ko'rinib turishini tekshirishdan ko'ra ko'proq narsani talab qiladi. Modulning elektr arxitekturasi, nosozliklarga chidamliligi, quvvat konvertatsiyasi, oqim regulyatsiyasi va elektromagnit moslashuvi ham baholanishi kerak.

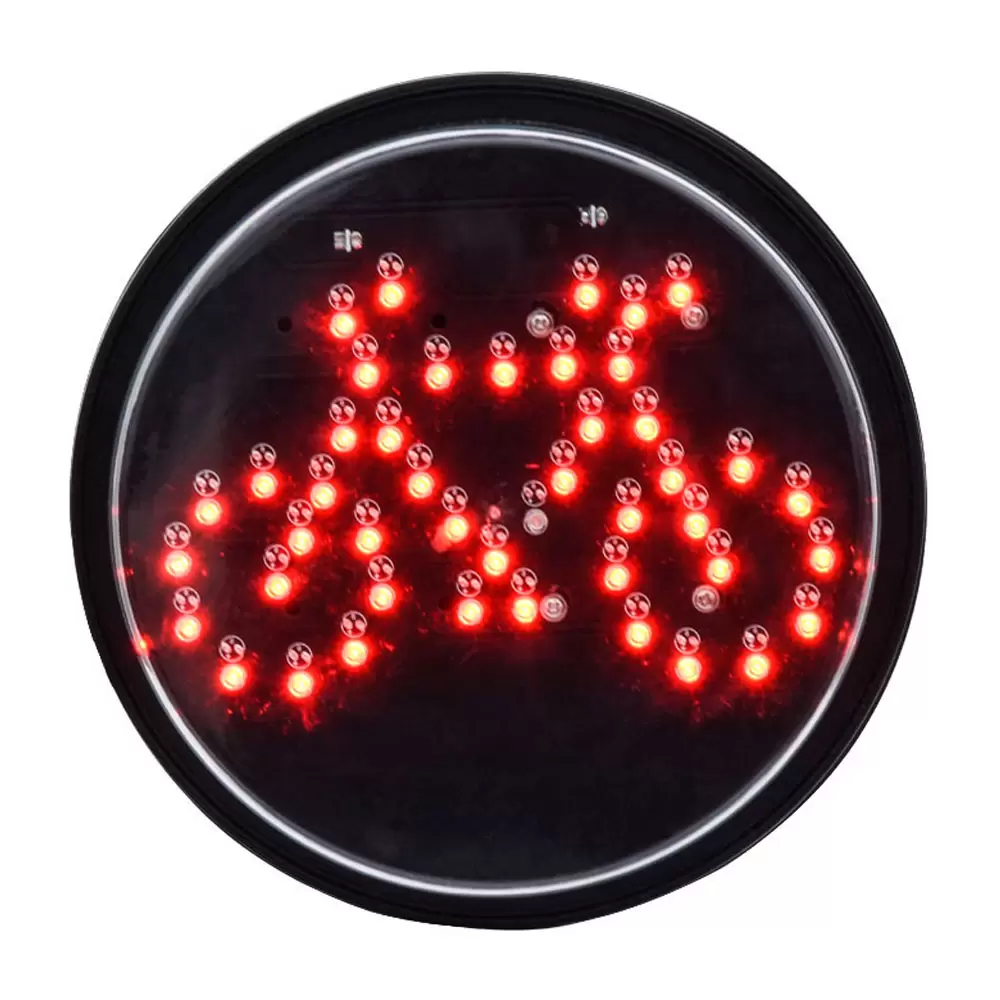

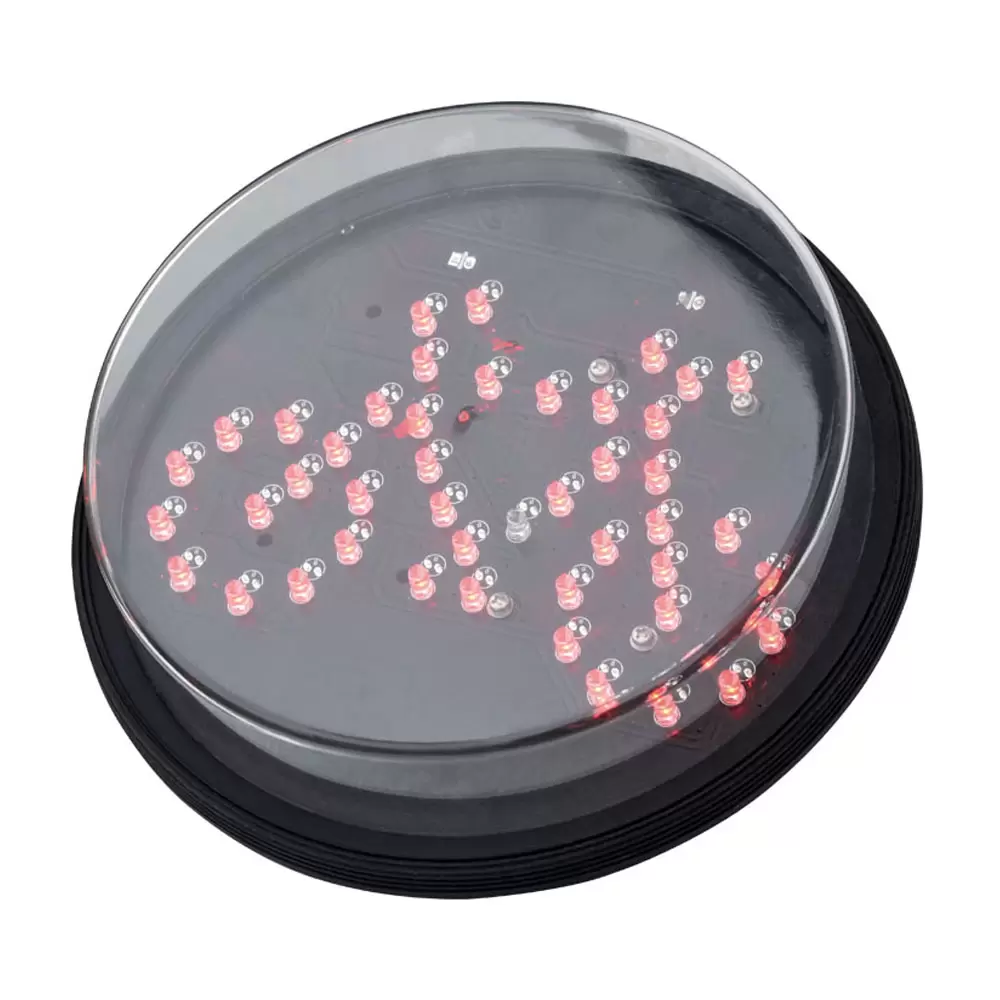

FAMA tomonidan ishlab chiqarilgan kam quvvatli velosiped svetofor moduli velosiped yo'llari uchun mo'ljallangan signal bilan boshqariladigan chorrahalar uchun mo'ljallangan. Uning tuzilishi yorug'lik taxtasi, linzalar, quvvat manbai, chiroq kosasi va boshqa strukturaviy qismlardan iborat. Eng muhimi shundaki, uning dizayni uzoq muddatli signal ishlashiga bevosita ta'sir ko'rsatadigan bir nechta muammolarni hal qilish uchun to'r sxemasini, mustaqil ravishda ishlab chiqilgan evro-standart elektr ta'minotini, doimiy oqim haydovchisini va EMCga yo'naltirilgan elektr dizaynini birlashtiradi.

Kam quvvatli velosiped svetofor modulini nimasi bilan farq qiladi?

Kam quvvatli modul faqat "kam quvvat" so'zi bilan baholanmasligi kerak. Boshqariladigan velosiped chorrahasida o'rnatilgan svetofor uchun xaridorlar elektr konstruktsiyasi ushbu maqsadga qanday erishayotganini va dizayn komponentlarning ishlamay qolishi yoki uzoq ish vaqtlarida signalning barqaror ko'rsatkichini saqlab turishini ko'rib chiqishi kerak.

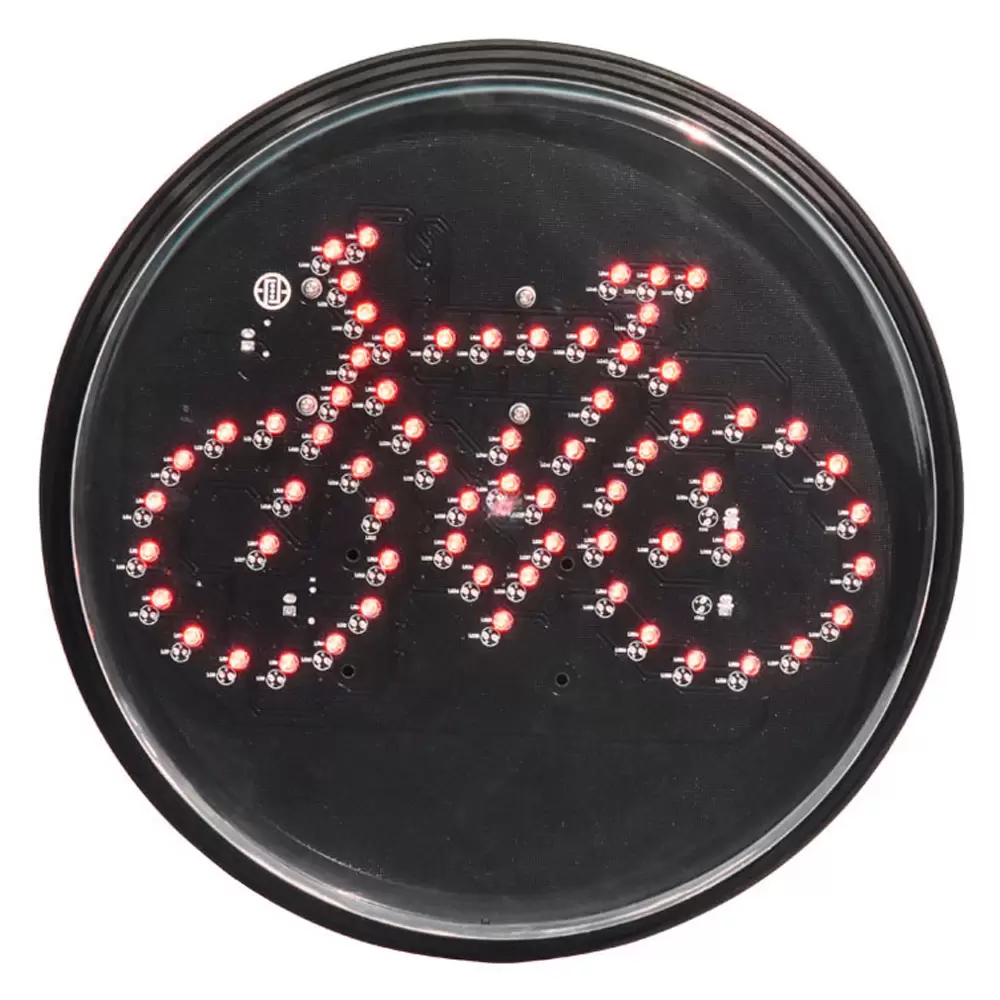

FAMA moduli yorug'lik panelidagi to'r sxemasidan foydalanadi. Mahsulot dizayniga ko'ra, individual LED chiroq boncuklari ishlamay qolganda, nosozlik nuqtasi avtomatik ravishda ajratiladi, shunda qolgan LED chiroq boncuklari normal ishlashni davom ettiradi. Bu bitta komponentning ishdan chiqishi butun LED qatoriga ko'proq ko'rinadigan ta'sir ko'rsatishi mumkin bo'lgan dizayndan muhim farqdir.

Velosiped signali uchun amaliy qiymat oddiy: modul alohida LED komponenti ishlamay qolganda yanada barqaror umumiy displeyni saqlab turish uchun mo'ljallangan. Bu muvaffaqiyatsiz LED ko'rinmas bo'lib qoladi yoki modul hech qachon texnik xizmat ko'rsatishni talab qilmaydi degani emas. Buning o'rniga, nosozliklarni izolyatsiya qilish bitta ishlamay qolgan chiroqning ta'sirini cheklaydi va texnik xizmat ko'rsatuvchi xodimlarga boshqariladigan nosozlik holatini beradi.

Ushbu yondashuv, ayniqsa, signal bilan boshqariladigan velosiped chorrahalarida juda dolzarbdir, bu erda taniqli signal ma'lumotlarini saqlash dastlabki yorug'lik chiqishini maksimal darajada oshirishdan ko'ra muhimroqdir.

Mesh sxemasi dizayni: Nima uchun LED nosozliklarini izolyatsiya qilish muhim?

LED massivlari bir nechta individual yorug'lik chiqaruvchi komponentlarni o'z ichiga oladi. An'anaviy sxema arxitekturasi komponentning ishlamay qolishi elektr yo'lining bir qismiga ta'sir qilishi mumkin. To'r dizayni muvaffaqiyatsiz nuqtani izolyatsiya qilishga imkon berish orqali boshqacha yondashuvni oladi.

FAMA dizaynining ishlash printsipini uch bosqichda tushunish mumkin:

1. Oddiy ishlash: LED chiroq boncuklari to'liq yorug'lik taxtasi sxemasining bir qismi sifatida ishlaydi.

2. Individual LED ishlamay qolishi: Bitta chiroq bo'lagi ishlamay qolganda, mos keladigan nosozlik nuqtasi avtomatik ravishda ajratiladi.

3. Davomli displey: Qolgan LED chiroq boncuklari ishlashda davom etib, umumiy signal displeyini saqlashga yordam beradi.

Xarid qilish guruhi uchun bu xususiyat texnik xizmat ko'rsatish nuqtai nazaridan ko'rib chiqilishi kerak. Maqsad modulning ishlamay qolganligini da'vo qilish emas. Maqsad bitta LED xatosi keraksiz ravishda kattaroq displey muammosiga aylanishining oldini olishdir.

Shu sababli, LED nosozliklarini izolyatsiyalash velosiped svetofor modullarini texnik baholashga kiritilishi kerak. Faqat nominal quvvat iste'moli va yorqinlik ma'lumotlarini ta'minlovchi yetkazib beruvchi nosozlik xatti-harakatlarini baholash uchun etarli ma'lumotni taqdim eta olmaydi.

Elektr ta'minoti energiya samaradorligiga qanday ta'sir qiladi?

Kam quvvatli velosiped svetofor moduli mustaqil ravishda ishlab chiqilgan evro-standart quvvat manbaidan foydalanadi. Belgilangan quvvat koeffitsienti 0,98 ga yetishi mumkin, dizayn esa energiyani konversiyalash samaradorligini ta'kidlaydi.

Quvvat omili va energiya iste'moli o'zaro bog'liq, ammo bir xil o'lchovlar sifatida qaralmasligi kerak. Yuqori quvvat omili elektr yuki berilgan quvvatdan yanada samarali foydalanishini ko'rsatadi. Biroq, svetoforni o'rnatishning haqiqiy energiya iste'moli hali ham ish holati, signal vaqti, o'rnatish miqdori va ish soatlari kabi omillarga bog'liq.

Xarid qilish maqsadida, bu xaridorlar "kam quvvatli" svetoforni faqat marketing tilidan baholashdan qochishlari kerakligini anglatadi. Foydali savollarga quyidagilar kiradi:

• Nominal yoki o'lchangan chiroq kuchi qanday?

• Quvvat omili nima?

• Elektr ta'minoti qanday yaratilgan?

• Haydovchi mo'ljallangan ish sharoitida samaralimi?

• Elektr ta'minoti kutilayotgan elektr muhitida barqaror ishlashni qo'llab-quvvatlaydimi?

Ushbu modul uchun belgilangan 0,98 maksimal quvvat omili energiya samaradorligining umumiy da'vosiga tayanmasdan, texnik taqqoslash uchun aniq elektr parametrini beradi.

Nima uchun doimiy oqim drayveri LED xizmat muddati uchun muhim?

LEDning ishlashi nafaqat LED chipining o'ziga, balki unga elektr tokining qanday berilishiga ham bog'liq.

Kam quvvatli velosiped svetofor moduli barqaror ish oqimini saqlab qolish uchun doimiy oqim qo'zg'aysan texnologiyasini qabul qiladi. Mahsulot muhandisligi nuqtai nazaridan, bu juda muhim, chunki nazoratsiz oqim o'zgarishi LED komponentlariga qo'shimcha elektr kuchlanishini keltirib chiqarishi va ularning ish barqarorligiga ta'sir qilishi mumkin.

Doimiy oqim drayveri to'liq signal modulining cheksiz xizmat muddatiga ega ekanligini anglatmaydi. Buning o'rniga, u LED massivi uchun boshqariladigan elektr ish holatini ta'minlaydi va ishlab chiqaruvchining chiroqning xizmat qilish muddatini uzaytirish va keyingi texnik talablarni kamaytirish maqsadini qo'llab-quvvatlaydi.

Bu farq xaridorlar uchun muhimdir. Svetofor ishlab chiqaruvchilarni solishtirganda, "uzoq xizmat muddati" alohida marketing da'vosi sifatida qaralmasligi kerak. Xaridor LED tizimining orqasidagi haqiqiy elektr arxitekturasini, shu jumladan joriy tartibga solish, elektr ta'minoti dizayni, issiqlik sharoitlari va atrof-muhit talablarini o'rganishi kerak.

Velosiped boshqariladigan chorrahadagi EMC ishlashi muhim

Velosiped svetofori elektrdan izolyatsiya qilingan qurilma emas. Zamonaviy chorrahada svetoforni boshqarish moslamalari, avtomobil signallarining boshlari, piyodalar signallari, aniqlash uskunalari, aloqa uskunalari va boshqa elektron tizimlar bo'lishi mumkin.

Bu elektromagnit moslashuvni ixtiyoriy spetsifikatsiya emas, balki muhandislik nuqtai nazariga aylantiradi.

FAMA ta'kidlashicha, uning tegishli svetofor moduli dizayni Evropa EMC talablariga javob beradi va 10% dan past bo'lgan umumiy garmonik buzilishlarni belgilaydi. Maqsad elektr tarmog'i va chorrahada ishlaydigan boshqa uskunalar bilan shovqinlarni kamaytirishdir. FAMA, shuningdek, to'r sxemasi, doimiy oqim drayveri, evro-standart elektr ta'minoti va EMC dizayni o'rtasidagi bog'liqlikni tushuntiruvchi texnik ma'lumotlarni nashr etdi.

Shuning uchun 10% dan past bo'lgan THD qiymati mahsulotning "barqaror" ekanligi haqidagi bayonot sifatida emas, balki o'ziga xos elektr ishlash parametri sifatida tushunilishi kerak. Pastki garmonik buzilish elektr muhitiga kiruvchi ta'sirlarni kamaytirishga yordam beradi, bu ayniqsa bir nechta elektron qurilmalar bir xil kesishish infratuzilmasini baham ko'rganda dolzarbdir.

Yo'l harakati muhandislari uchun bu elektron boshqariladigan qurilmalar soni ortib borayotganligi sababli muhimroq bo'ladi. Signal modullari mustaqil lampalar sifatida baholanmasdan, kengroq boshqaruv tizimi bilan birga ishlashi kerak.

Velosiped svetofor modullarida xaridorlar nimani izlashlari kerak?

Chet elda B2B xaridlari uchun foydali texnik baholash kamida beshta sohani qamrab olishi kerak.

Birinchidan, xato xatti-harakatlarini tekshiring. Bitta LED chiroq bo'lagi ishlamay qolganda nima bo'lishini so'rang. Nosozlik izolyatsiyasiga ega bo'lgan to'r sxemasi individual LED ishdan chiqishi ta'sirini cheklash uchun aniq yondashuvni ta'minlaydi.

Ikkinchidan, elektr ta'minotini tekshiring. "Kam quvvat" ni faqat uning nomi bilan baholamang. Ishlab chiqaruvchi tomonidan belgilangan quvvat sarfini, quvvat omilini, konversiya samaradorligini, ish kuchlanishini va elektr sharoitlarini tekshiring.

Uchinchidan, joriy tartibga solishni ko'rib chiqing. Doimiy oqim haydovchisi dolzarbdir, chunki LED ish oqimi bevosita elektr barqarorligi va komponentlarning ish sharoitlariga ta'sir qiladi.

To'rtinchidan, EMC ishlashini tekshiring. THD va tegishli EMC talablari kabi parametrlar modulning "yaxshi elektromagnit moslashuvga" ega ekanligini aytishdan ko'ra taqqoslash uchun yanada mazmunli asos bo'lib xizmat qiladi.

Beshinchidan, ishlab chiqaruvchining ishlab chiqarish qobiliyatini tekshiring. Svetofor ishlab chiqaruvchilari uchun mahsulot muhandisligi xarid xavfining faqat bir qismidir. Xaridorlar, shuningdek, etkazib beruvchining mahsulot sifatini barqaror ushlab turishi, loyihaga asoslangan buyurtmalarni qo'llab-quvvatlashi, texnik aloqani ta'minlashi va modullarni kerakli miqdorda etkazib bera oladimi yoki yo'qligini hisobga olishlari kerak.

Svetofor ishlab chiqaruvchilari signal ishonchliligini qanday oshiradilar?

Ishonchli svetofor moduli odatda bitta alohida xususiyat emas, balki birgalikda ishlaydigan bir nechta dizayn qarorlari natijasidir.

Kam quvvatli velosiped svetofor modulida tarmoqli sxemasi LED nosozliklarini izolyatsiya qilishga qaratilgan. Evro-standart elektr ta'minoti quvvat konvertatsiyasi va quvvat koeffitsientiga murojaat qiladi, belgilangan maksimal quvvat omili 0,98 ni tashkil qiladi. Doimiy oqim drayveri barqaror LED ish oqimiga murojaat qiladi, EMCga yo'naltirilgan dizayn va belgilangan THD 10% dan kam bo'lsa, modulning elektr muhiti bilan o'zaro ta'siri.

Shuning uchun bu xususiyatlar tizim sifatida baholanishi kerak.

O'chirish arxitekturasi, elektr ta'minoti, joriy tartibga solish, EMC ishlashi, strukturaviy komponentlar va dastur shartlari o'rtasidagi munosabatni tushuntira oladigan ishlab chiqaruvchi xaridorlarga faqat yorqinlik spetsifikatsiyasini ta'minlovchidan ko'ra foydaliroq ma'lumot beradi.

FAMA ning kengroq mahsulot assortimenti velosiped svetoforlari va svetofor modullarini o'z ichiga oladi, shu bilan birga uning veb-saytida xalqaro loyiha ilovalari taqdim etiladi.

LED nosozliklarini izolyatsiya qilish texnik xizmatni qanday kamaytirishi mumkin?

LED nosozliklarini izolyatsiya qilish bitta ishlamay qolgan chiroqning to'liq vizual displeyga keraksiz ta'sir ko'rsatishi ehtimolini kamaytirishi mumkin.

Ta'mirlash guruhlari uchun foyda shundaki, texnik xizmat keraksiz bo'lib qoladi. Yo'l signali uskunalari hali ham loyiha talablari va ish sharoitlariga muvofiq tekshirish va xizmat ko'rsatishni talab qiladi. Buning afzalligi shundaki, individual LED nosozliklari avtomatik ravishda kengroq displey nosozliklari o'rniga uning belgilangan sxemasi doirasida bo'lishi mumkin.

Ta'mirlash ishlari transportni boshqarish, kirish uskunalari yoki rejalashtirilgan aralashuvni talab qilishi mumkin bo'lgan faol velosiped chorrahalarida signallar o'rnatilganda bu farq muhim bo'lishi mumkin.

Xuddi shu printsip quvvat va EMC dizayni uchun ham amal qiladi. Barqaror oqim ko'proq boshqariladigan LED ishini qo'llab-quvvatlashi mumkin, boshqariladigan harmonik ishlash esa boshqa jihozlar bilan kiruvchi elektr shovqinlarini kamaytirishi mumkin. Birgalikda ushbu dizayn tanlovlari texnik xizmat ko'rsatish va ishonchlilik tenglamasining turli qismlarini ko'rib chiqadi.

Svetofor ishlab chiqaruvchisidan nimani kutish kerak?

Svetofor ishlab chiqaruvchisini tanlash birlik narxlarini solishtirishdan tashqariga chiqishi kerak.

Velosiped yo'l harakati signali loyihasi uchun xaridorlar ishlab chiqaruvchining aniq belgilangan elektr arxitekturasi, hujjatlashtirilgan texnik parametrlari, tegishli EMC ko'rsatkichlari, barqaror ishlab chiqarish sifati va loyiha darajasidagi xaridlarni qo'llab-quvvatlash qobiliyati bilan mahsulotni ta'minlay oladimi yoki yo'qligini baholashlari kerak.

FAMA oʻzini integratsiyalashgan intellektual transport yechimlari provayderi sifatida koʻrsatadi va velosiped svetoforlari, svetofor boshqaruvchilari, piyodalar signallari va boshqa yoʻl infratuzilmasi uskunalarini qamrab oluvchi svetofor mahsulotlarini taklif etadi. Uning loyiha portfeli turli mintaqalar bo'ylab xalqaro yo'l signallari ilovalarini o'z ichiga oladi.

FAMA - Xitoyning svetofor chiroqlari sanoatidagi yetakchi korxona

Velosiped signal uskunalarini baholovchi xaridorlar uchun FAMA ning Velosiped svetofori mahsulot assortimenti va Svetofor moduli mahsulot assortimenti mavjud signal mahsulotlari va modul echimlarini ko'rib chiqish uchun to'g'ridan-to'g'ri ma'lumot beradi. Uning loyiha portfelidan kompaniya qamrab olgan xalqaro transport infratuzilmasi loyihalari turlarini tushunish uchun ham foydalanish mumkin.

Oxir oqibat, past quvvatli velosiped svetoforining to'g'ri moduli uning elektr va sxemasi dizayni haqiqiy ish talablari ostida qanday ishlashi bilan baholanishi kerak. Mesh zanjiri nosozliklarini izolyatsiya qilish, 0,98 gacha quvvat koeffitsienti, doimiy oqim drayveri va 10% dan past THD sotib olish guruhlari uchun tekshirish uchun maxsus texnik nuqtalarni beradi. Svetofor ishlab chiqaruvchilari uchun ushbu tafsilotlar, shuningdek, sifat yoki ishonchlilik haqidagi umumiy da'volarga tayanmasdan, mahsulot muhandislik qobiliyatini namoyish qilish uchun aniqroq asos bo'lib xizmat qiladi.
