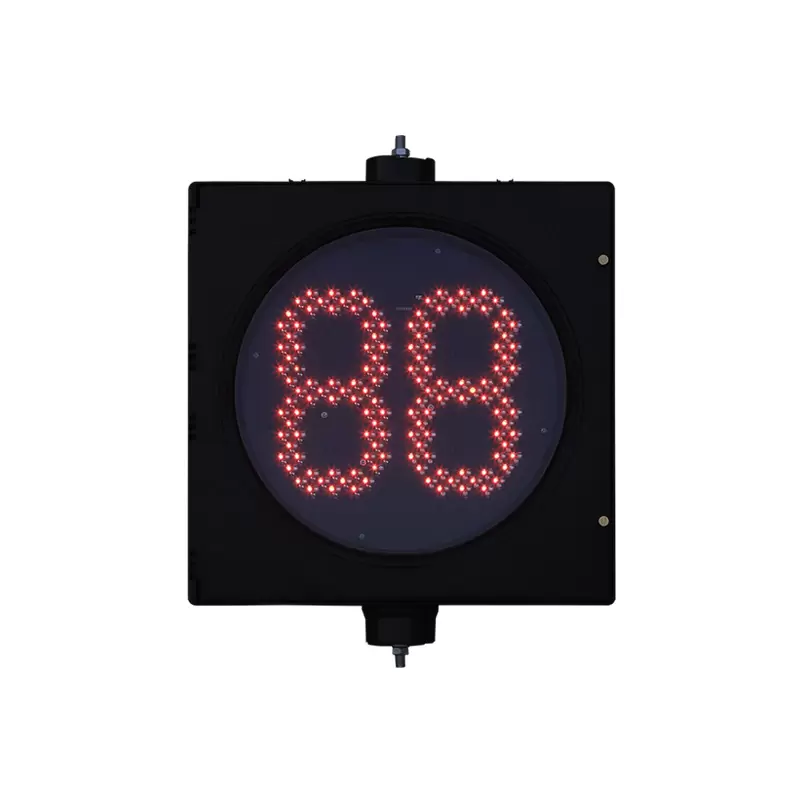

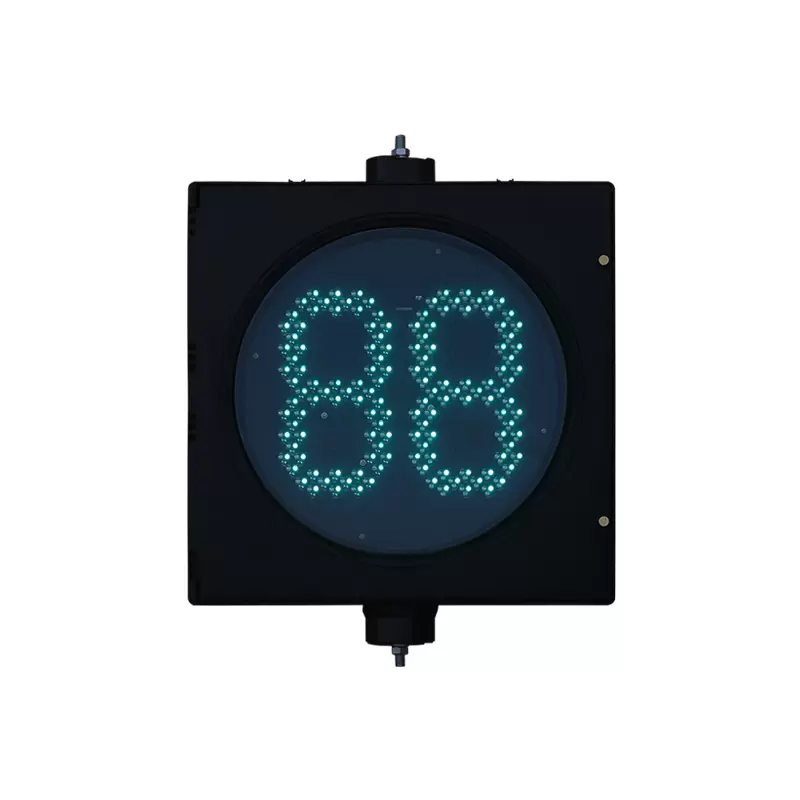

Segment turi teskari sanash svetofori: Ishonchli sinxronizatsiya va svetofor loyihalari uchun tizim muvofiqligi

Orqaga hisoblash svetofori faqat ko'rsatilgan raqam svetoforning haqiqiy bosqichiga mos kelganda foydali bo'ladi. Haqiqiy yo'l loyihalarida bu talab yorqin LED displeyni o'rnatishdan ko'ra ko'proq talabga ega. Turli chorrahalarda turli xil svetoforlarni boshqarish moslamalari ishlatilishi mumkin, kirish kuchlanish sharoitlari farq qilishi mumkin va tashqi jihozlar elektr shovqinlari, chaqmoq va kuchlanish kuchlanishiga ta'sir qilishi mumkin. Agar orqaga hisoblash qurilmasi kontroller signalini to'g'ri taniy olmasa yoki sinxronizatsiyani davom ettira olmasa, qo'shimcha ishga tushirish ishlari va takroriy texnik xizmat tezda muammoga aylanishi mumkin.

Yo'l signallari bo'yicha pudratchilar, tizim integratorlari, yo'l loyihalarini xarid qilish guruhlari va texnik xizmat ko'rsatish bo'yicha muhandislar uchun muhimroq savol shunchaki orqaga hisoblash taymerining ko'rinib turishi emas. Qurilma mavjud svetoforni boshqarish tizimi bilan ishonchli tarzda integratsiyalasha oladimi, turli elektr sharoitlarida signal o'zgarishlarini aniqlay oladimi, sinxronlashtirilgan ortga hisoblash ishini saqlab qoladimi va uzoq muddatli ochiq havoda foydalanishda xizmat qila oladimi.

FAMA - Xitoyning svetofor chiroqlari sanoatining etakchi korxonasi turli xil loyiha talablari uchun svetofor uskunalari va aqlli transport echimlarini taqdim etadi. Uning Segment tipidagi ortga hisoblash svetofori segmentli LED displeyni signal korpusiga birlashtiradi va turli svetoforni boshqarish chorrahalarida foydalanish uchun mo'ljallangan. O'rnatish va texnik xizmat ko'rsatish jarayonida duch keladigan bir qancha amaliy muammolarni hal qilish uchun mahsulot moslashuvchan ish rejimlarini, moslashtirilgan ortga hisoblashni aniqlash, kuchlanish kuchlanishidan himoya qilish va kompyuterga asoslangan masofaviy konfiguratsiyani birlashtiradi.

Nima uchun tizimning mosligi displey ishlashidan ko'ra muhimroqdir

Segmentli orqaga hisoblash svetofori svetofor tizimidan mustaqil ishlamaydi. Uning orqaga hisoblash ma'lumotlari svetofor boshqaruvchisi tomonidan boshqariladigan signal fazasiga mos kelishi kerak. Bu esa, teskari sanash moslamasi va boshqaruvchi o'rtasidagi interfeysni loyihani amalga oshirishda eng muhim masalalardan biriga aylantiradi.

Turli xil svetofor tizimlari turli signal chiqish xususiyatlaridan yoki boshqarish usullaridan foydalanishi mumkin. Faqat bitta sobit aniqlash usuliga asoslangan ortga hisoblash qurilmasi boshqa loyihada o'rnatilganda qo'shimcha sozlashni talab qilishi mumkin. Bu, ayniqsa, pudratchilar to'liq boshqaruv tizimini almashtirish o'rniga, mavjud boshqaruvchini saqlab qolishlari kerak bo'lgan yo'llarni ta'mirlash loyihalari uchun dolzarb bo'lib qoladi.

FAMA ning Segment tipidagi teskari sanash svetofori asosiy mahalliy va xalqaro svetoforni boshqarish tizimlariga mos kelishi uchun uchta moslashuvchan ish rejimi bilan yaratilgan. Ishlab chiqaruvchining mahsulot haqidagi ma'lumotlari asosiy mahalliy va xalqaro yo'l signallarini boshqarish tizimlarining 99% dan ortig'iga mos kelishini bildiradi. Mahsulot uchun sanab o'tilgan mavjud ish rejimlari mahsulot konfiguratsiyasiga qarab o'rganish, ishga tushirish, aloqa va mos rejimlarni o'z ichiga oladi.

Pudratchi uchun ushbu turdagi moslashuvchanlik ishga tushirishdan oldin talab qilinadigan nazoratchiga xos modifikatsiya miqdorini kamaytirishi mumkin. Har bir chorrahani butunlay yangi elektr interfeysi sifatida ko'rib chiqish o'rniga, loyiha jamoasi mavjud signalni boshqarish tartibiga muvofiq tegishli ish rejimini tanlashi mumkin.

Bu, ayniqsa, loyiha turli xil uskunalar konfiguratsiyasi bilan bir nechta kesishmalarni o'z ichiga olganida foydalidir. O'rnatilgan kontroller muhiti qanchalik xilma-xil bo'lsa, signalni aniqlash shunchalik qimmatli bo'ladi.

Svetoforning teskari hisoblagichi qanday ishlaydi?

Svetoforning orqaga sanash taymeri svetoforning holati bilan bog'liq ma'lumotlarni oladi va bu ma'lumotni LED segment strukturasi orqali ko'rsatiladigan raqamli ortga hisoblashga aylantiradi. Muhim jarayon shunchaki raqamli ko'rinish emas; qurilma tegishli signal holatini to'g'ri aniqlashi va ortga hisoblash qachon boshlanishi, davom etishi, o'zgarishi yoki to'xtashi kerakligini aniqlashi kerak.

Amaliy ma'noda, boshqaruvchi signal holatini ta'minlaydi, ortga hisoblash birligi esa tegishli kirishni sharhlaydi va segment displeyini boshqaradi. Ushbu jarayonning sifati signalni aniqlash, kirish-kuchlanish moslashuvi, ish chegaralari va tanlangan ish rejimiga bog'liq.

FAMA ning Segment tipidagi ortga sanash svetofori moslashuvchan aniqlash qobiliyatiga ega patentlangan ortga hisoblash sxemasidan foydalanadi. Mahsulot ma'lumotlariga ko'ra, kontaktlarning zanglashiga olib kirish kuchlanish darajasi avtomatik ravishda mos kelishi, ish chegaralarini dinamik ravishda sozlashi va tashqi elektr shovqinlarini filtrlashi mumkin. Ushbu funktsiyalar turli quvvat muhitlarida barqaror va sinxronlashtirilgan ishlashni ta'minlash uchun mo'ljallangan.

Bu farq ortga hisoblash taymerini baholashda muhim ahamiyatga ega. Texnik jihatdan mos keladigan qurilma nafaqat raqamlarni ko'rsatishi kerak; transport boshqaruvchisi aslida nima buyruq berayotganini ishonchli aniqlashi kerak.

Orqaga hisoblash svetoforlari svetoforlar bilan qanday sinxronlanadi?

Sinxronizatsiya harakatni boshqarish tizimi tomonidan taqdim etilgan signal ma'lumotlarini to'g'ri tanib olish va mos keladigan signal bosqichiga muvofiq ortga hisoblashni saqlashga bog'liq.

Agar orqaga hisoblash qurilmasi kiritishni noto'g'ri aniqlasa, LED displeyning o'zi normal ishlayotgan bo'lsa ham, ko'rinadigan ortga hisoblash xatosi paydo bo'lishi mumkin. Masalan, elektr shovqini yoki mos bo'lmagan aniqlash chegarasi signalni aniqlashga ta'sir qilishi mumkin. Xuddi shunday, sobit aniqlash usuli turli kontroller yoki kuchlanish sharoitlarida izchil bajarilmasligi mumkin.

Moslashuvchan aniqlash bu muammoni orqaga hisoblash pallasida kirish kuchlanishidagi o'zgarishlarga javob berish va uning ish chegarasini sozlash imkonini berish orqali hal qiladi. Bu qurilmaga mo'ljallangan signalni kiruvchi elektr shovqinidan ajratishga yordam beradi.

Shunday qilib, transport muhandisligi loyihalari uchun sinxronizatsiya oddiy displey spetsifikatsiyasi sifatida emas, balki boshqaruvchi chiqishi, elektr kiritish, aniqlash sxemasi, ish rejimi va ortga hisoblash mantig'ini o'z ichiga olgan tizim darajasidagi funksiya sifatida baholanishi kerak.

Svetoforning orqaga sanash taymerining aniqligi qanchalik aniq?

Raqamli displey o'lchamlari va sinxronizatsiya aniqligi o'rtasida muhim farq mavjud. Ortga hisoblash taymeri alohida soniyalarni aniq ko'rsatishi mumkin, ammo bu o'z-o'zidan uning teskari hisobi svetofor boshqaruvchisi bilan sinxronlanganligini isbotlamaydi.

Shu sababli, loyiha guruhlari uskuna boshqaruvchi signalini qanday aniqlashini, kirish kuchlanishiga qanday moslashishini, chegaralar qanday o'rnatilishini va elektr shovqinlarini qanday boshqarishini tekshirishlari kerak. FAMA tomonidan nashr etilgan mahsulot ma'lumotlari qo'llab-quvvatlanmaydigan raqamli ortga hisoblash-xato tolerantligini ta'minlashdan ko'ra, adaptiv signalni aniqlash va sinxronlashtirishga qaratilgan.

Bu haqiqiy chorraha uchun ortga hisoblash uskunasini baholashning yanada foydali usuli, chunki amaliy maqsad mavhum vaqt ko'rsatkichi emas. Maqsad ko'rsatilgan qolgan vaqt ish davomida svetofor holatiga ishonchli mos kelishidir.

Moslashuvchan aniqlash qanday qilib o'rnatish ishonchliligini oshiradi

Kirish kuchlanishi signalni aniqlashga ta'sir qilishi mumkin bo'lgan amaliy o'zgaruvchilardan biridir. Aniqlash chegarasi belgilangan bo'lsa va haqiqiy elektr sharoitlari kutilgan diapazondan farq qilsa, ortga hisoblash davri ishga tushirish vaqtida qo'lda sozlashni talab qilishi mumkin.

FAMA dizayni avtomatik ravishda kirish kuchlanish darajalariga mos keladi va ish chegaralarini dinamik ravishda sozlaydi. Shuningdek, u tashqi elektr shovqinlari uchun filtrlashni o'z ichiga oladi. Bu muhandislik guruhidan har bir o'rnatish uchun aniqlash nuqtasini qo'lda qayta belgilashni talab qilmasdan, orqaga hisoblash qurilmasiga turli quvvat sharoitlariga moslashish imkonini beradi.

Mahsulotning ro'yxatga olingan quti tipidagi modellari uchun chop etilgan ish kuchlanish spetsifikatsiyasi 47-63 Gts chastotada AC 85–264 V. Modelga qarab chop etilgan ortga hisoblash diapazonlari 0–9 soniyadan 0–999 soniyagacha cho‘ziladi. Bu mahsulotga xos spetsifikatsiyalar va har bir ortga hisoblash konfiguratsiyasi uchun universal qiymatlar sifatida emas, balki haqiqiy loyiha talablariga mos kelishi kerak.

Tizim integratorlari uchun bu farq muhim ahamiyatga ega. Loyiha o'rnatishdan oldin nazoratchining haqiqiy chiqishini, elektr interfeysini, kerakli ortga hisoblash oralig'ini va ish rejimini tasdiqlashi kerak.

Yo'l harakati signallarining orqaga sanash taymerlari elektr shovqinlarini qanday hal qiladi?

Yo'l signal uskunalari ochiq havoda ishlaydi va elektr buzilishlariga duchor bo'lishi mumkin. Agar aniqlash sxemasi mo'ljallangan kirishni kiruvchi elektr signallaridan yetarlicha ajrata olmasa, tashqi shovqin signalni aniqlashga ta'sir qilishi mumkin.

Segment tipidagi ortga hisoblash svetofori tashqi elektr shovqinlarini filtrlash bilan birga adaptiv aniqlashdan foydalanadi. Ushbu yondashuv signalni aniqlashning barqarorligini yaxshilash va shuning uchun ishonchli ortga hisoblash sinxronizatsiyasini qo'llab-quvvatlash uchun mo'ljallangan.

Himoya strategiyasi signalni aniqlashda to'xtamaydi. FAMA mahsuloti shuningdek, quvvat kiritish va aloqa interfeyslarida kuchlanishdan himoya qiladi. Ishlab chiqaruvchining e'lon qilingan ma'lumotlariga ko'ra, bu ikki tomonlama himoya chaqmoq va yuqori kuchlanish kuchlanishidan kelib chiqadigan zararni yumshatish, uskunaning barqarorligini yaxshilash, nosozlik va texnik xizmat ko'rsatish talablarini kamaytirish uchun mo'ljallangan. Ishlab chiqaruvchining ta'kidlashicha, texnik xizmat ko'rsatish xarajatlari 50% dan ko'proq qisqartirilishi mumkin; bu ko'rsatkich har bir loyiha yoki operatsion muhit uchun kafolatlangan natija emas, balki ishlab chiqaruvchi tomonidan ko'rsatilgan mahsulot foydasi sifatida tushunilishi kerak.

Yo'l loyihalari uchun ikkala interfeysni himoya qilish muhim ahamiyatga ega, chunki kuchlanish bilan bog'liq nosozlik faqat asosiy quvvat manbaidan kelib chiqishi shart emas. Aloqa interfeyslari, shuningdek, ulangan uskunaga elektr buzilishlari uchun yo'lni ham ko'rsatishi mumkin.

Shahar chorrahalarida va yo'llarni ta'mirlash loyihalarida qo'llanilishi

Yangi shahar chorrahasida teskari sanash svetofori umumiy signal uskunalari to'plamining bir qismi sifatida tanlanishi mumkin. Biroq, ta'mirlash loyihasida vaziyat yanada murakkab bo'lishi mumkin, chunki mavjud kontrollerlar, simlar, signal fazalari va dala uskunalari xizmatda qolishi kerak bo'lishi mumkin.

Bu erda moslashuvchan ish rejimlari ayniqsa qimmatli bo'ladi. Turli xil operatsion yondashuvlarni qo'llab-quvvatlashga qodir bo'lgan ortga hisoblash qurilmasi loyiha uchun maxsus apparat o'zgarishlari va takroriy ishga tushirishga bo'lgan ehtiyojni kamaytirishi mumkin.

Xuddi shu e'tibor bir nechta chorrahalarni o'z ichiga olgan loyihalarga nisbatan qo'llaniladi. Pudratchi uskunani turli kontroller konfiguratsiyasiga ega bo'lgan joylarda joylashtirishi kerak bo'lishi mumkin. Kattaroq muvofiqlik uskunani standartlashtirishni soddalashtirishi mumkin, shu bilan birga muhandislik guruhiga alohida qurilmalarni haqiqiy kesishuvga muvofiq sozlash imkonini beradi.

FAMA loyiha portfeli turli xil yo'l signallari ilovalari va bozorlari, jumladan, Janubiy Amerika va Osiyodagi loyihalar bo'yicha tajribani namoyish etadi. Uning nashr etilgan loyihalariga Chili, Peru, Braziliya, Argentina, Kolumbiya, Paragvay, Ekvador, Urugvay, Shri-Lanka, Filippin, Tailand, Hindiston, Indoneziya va boshqa bozorlardagi svetofor loyihalari kiradi.

Misol uchun, FAMAning Perudagi LED svetofor loyihasiga loyiha ta'minotining bir qismi sifatida svetoforlar, quyosh tizimi, simsiz boshqaruvchilar va ustunlar kiradi. Bu ortga hisoblash va signalizatsiya uskunalari alohida mahsulotlar sifatida emas, balki integratsiyalashgan transport infratuzilmasining bir qismi sifatida ishlashi kerak bo'lgan kengroq loyiha kontekstini ko'rsatadi.

Orqaga hisoblash svetoforlari texnik xizmat ko'rsatish talablarini kamaytiradimi?

Texnik xizmat ko'rsatish talablari LEDning ishlash muddatidan ko'proq ta'sir qiladi. Signalning mosligi, elektr himoyasi, parametrlarni sozlash, komponentlarga kirish imkoniyati va nosozliklarni joyida bartaraf etish zarurati jami texnik ish yukiga ta'sir qilishi mumkin.

FAMA ning Segment tipidagi teskari sanash svetofori moslashtirilgan signalni aniqlash, bir nechta ish rejimlari, ikkita kuchlanishdan himoya qilish va masofaviy konfiguratsiya orqali ushbu hududlarga murojaat qiladi. Mahsulot, shuningdek, -40 ° C dan +80 ° C gacha bo'lgan ish harorati oralig'i, IP55 himoyasi va ro'yxatga olingan quti tipidagi modellar uchun LEDning ishlash muddati kamida 100 000 soat bilan tavsiflanadi.

Ushbu xususiyatlarni birgalikda ko'rib chiqish kerak. LEDning uzoq umr ko'rish muddati foydalidir, lekin u tekshirgichning mos kelmasligi yoki elektr shikastlanishi tufayli yuzaga keladigan texnik xizmatni bartaraf etmaydi. Xuddi shunday, kuchlanishdan himoyalanish elektr nosozliklari xavfini kamaytirishi mumkin, ammo u to'g'ri o'rnatish va loyiha darajasidagi elektr himoyasini almashtirmaydi.

Shuning uchun texnik xizmat ko'rsatishni yanada mazmunli baholash butun operatsion zanjirni ko'rib chiqadi: signal kiritish → aniqlash → ortga hisoblash sinxronizatsiyasi → elektr himoyasi → konfiguratsiya → maydonga texnik xizmat ko'rsatish.

Loyihani joylashtirishda masofaviy konfiguratsiya va uning qiymati

Katta svetofor loyihalari har bir parametr o'zgarishi muhandisni chorrahaga tashrif buyurishni talab qilganda amaliy parvarishlash muammosini keltirib chiqarishi mumkin.

Segment turi ortga hisoblash svetofori kompyuterga asoslangan yuqori darajadagi boshqaruv tizimi orqali masofaviy konfiguratsiyani qo'llab-quvvatlaydi. Tizim parametrlarini apparatni almashtirmasdan onlayn tarzda sozlash mumkin. Bu o'rnatishdan so'ng uskunani turli loyiha talablariga moslashtirishning amaliy usulini ta'minlaydi.

Bitta chorraha uchun foyda cheklanishi mumkin. Biroq, bir nechta chorrahalarga ega bo'lgan kengroq joylashtirish uchun parametrlarni masofadan sozlash saytga keraksiz tashriflarni kamaytirishi va konfiguratsiya o'zgarishlarini boshqarishni osonlashtirishi mumkin.

Bu, ayniqsa, ishga tushirish vaqtida dolzarbdir. Agar loyiha jamoasi sinovdan so'ng tizim parametrini o'zgartirishi kerak bo'lsa, yuqori darajadagi boshqaruv tizimi orqali sozlashni amalga oshirish qobiliyati dala uskunasini olib tashlash yoki almashtirishdan ko'ra samaraliroq bo'lishi mumkin.

Svetoforning orqaga sanash taymerida nimaga e'tibor berishim kerak?

Xarid qilish guruhlari va transport tizimining integratorlari uchun quyidagi omillar faqat displeyni baholashdan ko'ra foydaliroqdir:

1. Signal boshqaruv tizimining mosligi — Mavjud kontroller qaysi ish rejimlari va signal interfeyslarini qo'llab-quvvatlashini tasdiqlang.

2. Signalni aniqlash usuli — Qurilmani aniqlash chegarasiga tayanmasdan, haqiqiy kirish kuchlanishi va signal sharoitlariga moslasha oladimi yoki yo'qligini aniqlang.

3. Sinxronizatsiya mexanizmi — Orqaga hisoblash signal fazasi o'zgarishiga qanday javob berishini va signalni aniqlash xatolari qanday nazorat qilinishini tekshiring.

4. Elektr parazitlaridan himoya qilish — Aniqlash pallasida tashqi elektr parazitlari uchun chora-tadbirlarni o'z ichiga olganligini baholang.

5. Kuchlanishdan himoyalanish — Zarur hollarda quvvat kiritish va aloqa interfeyslarida himoyani tekshiring.

6. Konfiguratsiya usuli — Kattaroq loyihalar uchun masofaviy konfiguratsiya saytga takroriy tashrif buyurish ehtiyojini kamaytirishi mumkin.

7. Atrof-muhit spetsifikatsiyalari — Ishlash harorati, kirish himoyasi, elektr xususiyatlari va boshqa atrof-muhit talablarini haqiqiy o'rnatish joyiga nisbatan tasdiqlang.

8. Ta'minot talablari - Faqat komponentlarning ishlash muddatini emas, balki ishga tushirish ish yukini, parametrlarni sozlash, nosozliklarni bartaraf etish va potentsial almashtirish talablarini ham hisobga oling.

Nashr etilgan FAMA quti tipidagi modellar uchun texnik xususiyatlar AC85–264V ish kuchlanishi, -40°C dan +80°C ish harorati, IP55 himoyasi va ≥100 000 soatlik LED ishlash muddatini o'z ichiga oladi. Modelga xos displey diapazonlari va quvvat iste'moli o'zgarib turadi, shuning uchun xarid guruhlari konfiguratsiyani kesishish va kontroller talablariga muvofiq tanlashi kerak.

Svetofor loyihasi uchun orqaga sanash svetoforini qanday tanlash mumkin?

To'g'ri tanlash jarayoni orqaga sanash displeyidan ko'ra svetoforni boshqarish tizimidan boshlanishi kerak.

Birinchidan, maqsadli kesishuvda ishlatiladigan boshqaruvchi turini va signal interfeysini aniqlang. Keyinchalik, kutilgan kirish kuchlanishini tasdiqlang va ortga hisoblash moslamasi o'zining aniqlash chegarasini haqiqiy elektr muhitiga moslashtira oladimi yoki yo'qligini aniqlang. Keyin mavjud ish rejimlarini baholang va boshqaruvchiga qaysi rejim mos kelishini aniqlang.

Keyingi qadam loyihaning elektr muhitini baholashdir. Chaqmoq yoki vaqtinchalik kuchlanish hodisalariga ko'proq ta'sir qiladigan joylarda elektr va aloqa interfeyslarida kuchlanishdan himoyalanishga alohida e'tibor berilishi kerak.

Bir nechta chorrahalarni o'z ichiga olgan loyihalar uchun masofaviy konfiguratsiyani ham hisobga olish kerak, chunki u ishga tushirish va uzoq muddatli texnik ish yukiga ta'sir qilishi mumkin.

Nihoyat, displey konfiguratsiyasi, ish kuchlanishi, ortga hisoblash diapazoni, atrof-muhit muhofazasi, javob xususiyatlari va loyihaga xos muvofiqlikni o'z ichiga olgan to'liq uskuna spetsifikatsiyasini baholang. FAMA svetofor portfeli shuningdek, avtomobil signallari, piyodalar signallari, teskari sanash taymerlari va yoʻnaltiruvchi chiroqlarni boshqarish uchun moʻljallangan svetoforlar boshqaruvchilarini ham oʻz ichiga oladi, bu esa orqaga hisoblash uskunalarini signallarni boshqarishning kengroq arxitekturasida qanday koʻrib chiqish mumkinligiga misol keltiradi.

Shuning uchun asosiy savol oddiy emas: "Ushbu orqaga hisoblash taymeri qolgan soniyalarni aniq ko'rsatadimi?" Xarid qilish uchun foydaliroq savol: Ushbu orqaga hisoblash svetofori mening svetofor boshqaruvchimni to'g'ri taniy oladimi, loyihaning elektr sharoitida sinxronizatsiyani ta'minlay oladimi, kutilayotgan tashqi muhitga bardosh bera oladimi va xizmat muddati davomida samarali tarzda sozlanishi va saqlanishi mumkinmi?

Segment tipidagi teskari sanash svetoforini baholovchi pudratchilar va tizim integratorlari uchun bu omillar faqat displey yorqinligi yoki tashqi ko'rinishidan ko'ra jihozlarni solishtirish uchun amaliy asos bo'lib xizmat qiladi. FAMAning teskari sanash svetoforlari yechimlari va loyiha tajribasini uning teskari sanash svetoforlari mahsulot assortimenti va svetoforlar loyihalari portfeli orqali ko‘proq ko‘rib chiqish mumkin .
