Uzoq muddatli chorrahadan foydalanish uchun ishonchli yashil U burilishli svetoforni qanday tanlash mumkin

Yo'l signallari bo'yicha pudratchilar, yo'l loyihasi pudratchilari, tizim integratorlari va texnik xizmat ko'rsatish guruhlari uchun U-burilishli svetoforni tanlash shunchaki yashil U shaklidagi ko'rsatkichni ko'rsatadigan chiroqni tanlash emas. Signal quvvat sarfini, LED nosozliklarini, elektr ishlashini va texnik xizmat ko'rsatish talablarini nazorat ostida ushlab turganda uzoq ish davrlari orqali barqaror ko'rsatkichni ta'minlashda davom etishi kerak.

Yo'l harakati boshqariladigan chorraha bir vaqtning o'zida bir nechta signal bloklari va boshqa elektr jihozlarini o'z ichiga olishi mumkin. Bunday muhitda LED davrlaridagi zaifliklar, beqaror haydovchi oqimi, quvvatni samarasiz konvertatsiya qilish yoki zaif elektromagnit moslashuv texnik xizmat ko'rsatish bilan bog'liq muammolar ehtimolini oshirishi mumkin.

FAMA ning kam quvvatli svetofor moduli ushbu muhandislik nuqtai nazaridan ishlab chiqilgan. Modul uch birlikli qizil, sariq va yashil konfiguratsiyadan foydalanadi, chiroq yadrosi yorug'lik taxtasi, optik linzalar, quvvat manbai moduli, chiroq idishi va tegishli tarkibiy qismlarni o'z ichiga oladi. FAMA tarmoq konstruksiyasini, doimiy oqim haydovchisini, 0,98 gacha quvvat koeffitsientiga ega bo'lgan mustaqil ravishda ishlab chiqilgan evro standartidagi quvvat manbaini va 10% dan past bo'lgan umumiy harmonik buzilishlarni belgilaydi. Bu xususiyatlar bir xil xarid maqsadining turli qismlariga qaratilgan: energiya sarfini va uzoq muddatli texnik xizmat ko'rsatish talablarini nazorat qilishda ishonchli signal ko'rsatkichini saqlab qolish.

Yashil U burilishli svetofor nima?

Yashil U burilishli svetofor - bu chorrahada burilish harakati ruxsat etilgan yoki boshqarilishini ko'rsatish uchun ishlatiladigan yo'nalishli svetofor. An'anaviy to'liq to'p yashil signalidan farqli o'laroq, U shaklidagi ko'rsatkich umumiy yashil faza faol ekanligini ko'rsatishdan ko'ra, muayyan harakatni bildiradi.

Yo'l harakati muhandisi yoki pudratchi uchun muhim e'tibor shuning uchun nafaqat LED chiqishi rangidir. Optik tizim, LED tartibi, sxema arxitekturasi, quvvat manbai va signal korpusi mo'ljallangan U-burilish ko'rsatkichining qanchalik izchil ishlab chiqarilishiga yordam beradi.

FAMA ning kam quvvatli U-burilish moduli 200 mm va 300 mm yorug'lik chiqaradigan sirt konfiguratsiyasida mavjud. Mahsulot spetsifikatsiyasida 5000–15000 cd/m² yorug'lik intensivligi, kamida 300 m ko'rish masofasi va 200 mm versiya uchun 4 Vt dan ko'p bo'lmagan yashil aylanma quvvat sarfi va 300 mm versiya uchun 5 Vt ro'yxati keltirilgan. Belgilangan LEDning ishlash muddati kamida 100 000 soat.

Ushbu spetsifikatsiyalar xarid guruhlariga faqat "yorqin" yoki "energiya tejamkor" kabi umumiy tavsiflarga tayanish o'rniga, turli xil U-burilish signallari mahsulotlarini solishtirish uchun o'lchanadigan mezonlarni beradi.

Svetoforning yashil chirog'i qanday ishlaydi?

Yashil U burilishli svetofor chorrahaning svetoforni boshqarish tizimining bir qismi sifatida ishlaydi. Tegishli signal fazasi U-burilish harakatiga ruxsat berganda, yaqinlashib kelayotgan haydovchilarga yo'nalish haqida ma'lumot berish uchun yashil U shaklidagi ko'rsatkich faollashadi.

Uch birlikli tuzilma va asosiy komponentlar

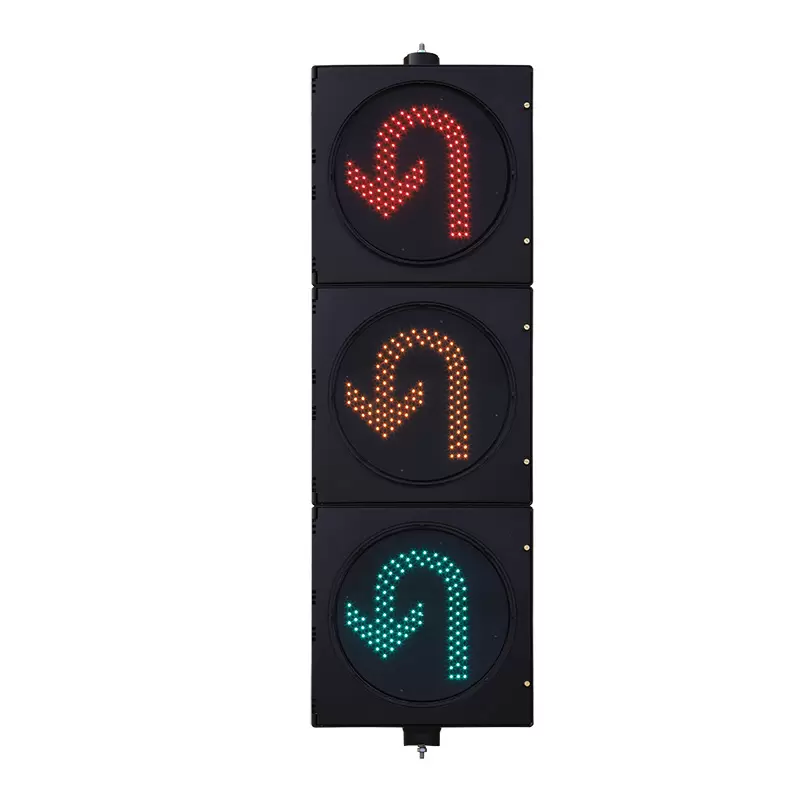

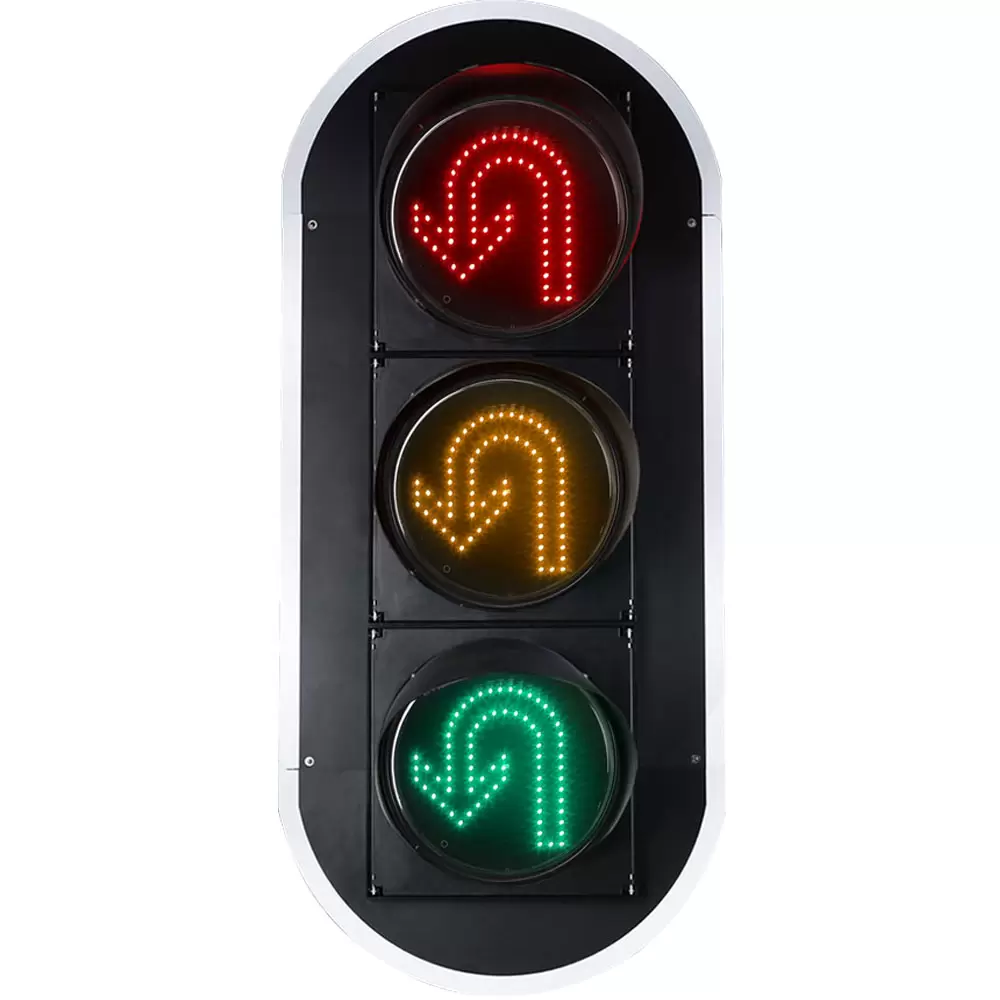

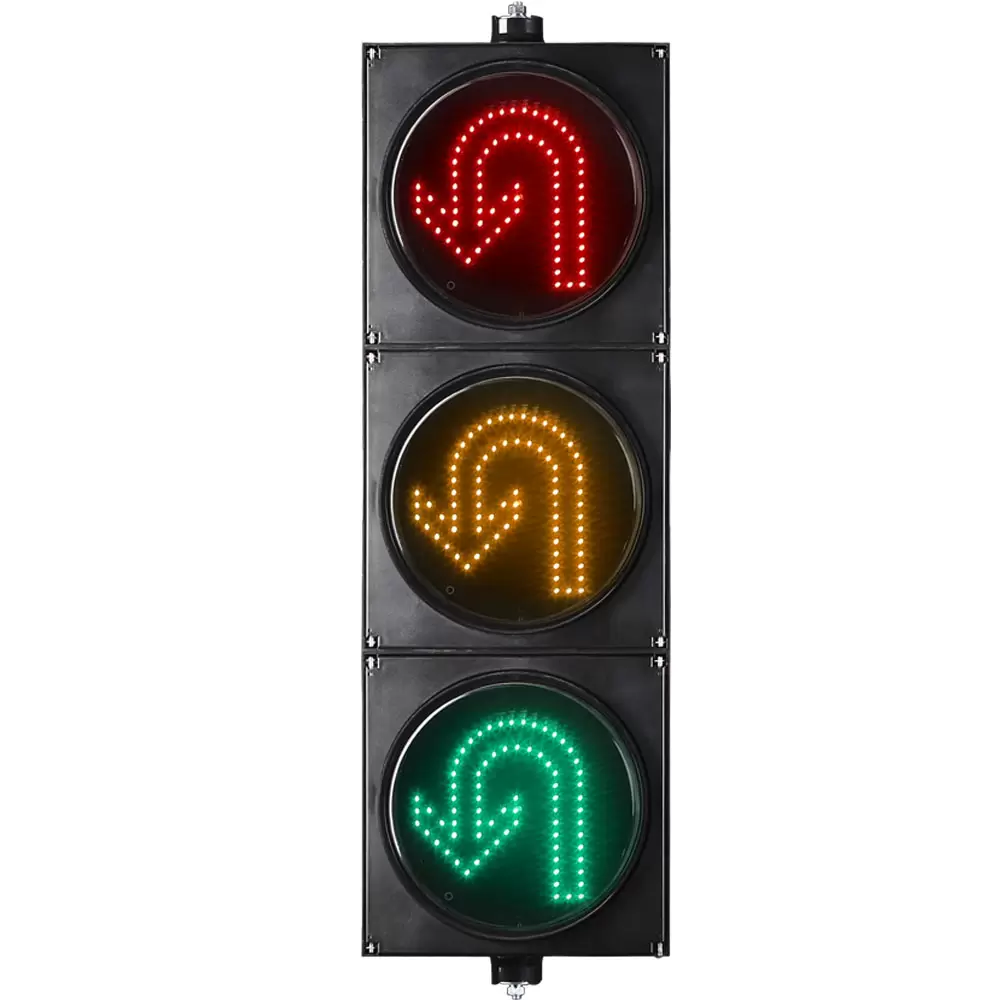

Signalning o'zi birgalikda ishlaydigan bir nechta komponentlarga bog'liq. FAMA ning uch birlikli konfiguratsiyasi qizil, sariq va yashil ko'rsatkichlarni ajratib turadi, chiroq yadrosi esa yorug'lik taxtasi, optik linzalar, quvvat manbai moduli va chiroq idishini o'z ichiga oladi.

Yorug'lik paneli LED indikatorini yaratadi, optik komponentlar mo'ljallangan yorug'lik chiqishini shakllantirishga yordam beradi, quvvat manbai elektr kirishini ta'minlaydi va chiroq idishi jismoniy signal yig'ilishining bir qismini tashkil qiladi.

Bu tizim integratorlari uchun juda muhim, chunki signalning ishlashi faqat LED manbasi tomonidan baholanmaydi. Nominal ishlashi yaxshi bo'lgan LED, agar uning qo'zg'alish davri, optik tuzilishi yoki quvvat manbai dasturga mos kelmasa, hali ham mos kelmaydigan natijalar berishi mumkin.

U Burilish strelkasi Svetofor va yo'nalishni boshqarish

Xuddi shu printsip U burilish strelkasi svetoforini boshqa yo'nalishli signal konfiguratsiyalari bilan solishtirganda qo'llaniladi. Xarid qilish masalasi tanlangan signal elektr va mexanik jihatdan kesishish uchun mos bo'lgan holda kerakli yo'nalish ko'rsatkichini ta'minlaydimi yoki yo'qmi bo'lishi kerak.

Nega mash sxemasi dizayni muhim?

FAMA svetoforining u-burilishli svetoforining ishonchliligining muhim xususiyatlaridan biri uning to'r sxemasi dizaynidir.

LED nosozlik izolatsiyasi

An'anaviy LED tartibida, individual LED ishlamay qolishi kontaktlarning zanglashiga olib kelishiga qarab, sezilarli mahalliy uzilishni keltirib chiqarishi mumkin. FAMA ning to'r sxemasi LED chiroq boncuklari ishlamay qolganda nosozlik nuqtasini avtomatik ravishda izolyatsiya qilish uchun mo'ljallangan va qolgan LED boncuklari ishlashni davom ettirishga imkon beradi. Maqsad bitta muvaffaqiyatsiz komponentning qolgan yorug'lik chiqaradigan elementlarga keraksiz ta'sir ko'rsatishiga yo'l qo'ymaslik o'rniga umumiy displey effektini saqlab qolishdir.

Yo'l harakati signalida LED ishlamay qolsa nima bo'ladi?

Belgilangan to'r sxemasi dizayni bilan muvaffaqiyatsiz LED nuqtasi izolyatsiya qilinadi va qolgan LED boncuklar ishlashda davom etadi. Bu muvaffaqiyatsiz LEDni abadiy e'tiborsiz qoldirish kerak degani emas. Aksincha, u kontaktlarning zanglashiga olib keladigan darajada tolerantligini ta'minlaydi, bu esa texnik xizmat ko'rsatish xodimlari tekshirish yoki almashtirishni tashkil qilishda signalning umumiy ko'rinishini saqlab qolishga yordam beradi.

Yo'l signallariga texnik xizmat ko'rsatish guruhlari uchun bu farq muhim ahamiyatga ega. Band bo'lgan chorrahada o'rnatilgan svetoforga xizmat ko'rsatish qiyin bo'lishi yoki uni buzishi mumkin. Alohida LED ishdan chiqishining ta'sirini cheklaydigan sxema arxitekturasi mahalliylashtirilgan komponent xatosining bevosita ta'sirini kamaytirishi mumkin.

Shuning uchun amaliy qiymat shunchaki "ko'proq LEDlar" emas. LEDlar elektr tarzda tashkil etilgan.

Doimiy oqim haydovchisi yo'l harakati signalining ishonchliligiga qanday ta'sir qiladi?

LEDning ishlashi LEDlar ishlaydigan elektr sharoitlari bilan chambarchas bog'liq. FAMA ning burilishli svetofori barqaror ish oqimini saqlab turish uchun doimiy oqimni boshqarish texnologiyasidan foydalanadi. Ishlab chiqaruvchining mahsulot ma'lumotlariga ko'ra, ushbu dizayn chiroqning ishlash muddatini uzaytirish va keyinchalik parvarishlash talablarini kamaytirish uchun mo'ljallangan.

Uzoq vaqt davomida ishlaydigan transport signali uchun barqaror oqim dolzarbdir, chunki LED manbai va haydovchi ikkita mustaqil komponent emas, balki elektr tizimini tashkil qiladi.

Doimiy oqim yondashuvi LED qatori uchun boshqariladigan ish holatini saqlashga yordam beradi. Amaliy muhandislik nuqtai nazaridan, bu LED ish sharoitida keraksiz o'zgarishlarni kamaytirishi va xizmat muddati davomida yanada barqaror ishlashni qo'llab-quvvatlashi mumkin.

LED U svetoforni burish qancha davom etadi?

Ushbu U-burilishli svetofor uchun ishlab chiqaruvchining spetsifikatsiyasida LEDning ishlash muddati ≥100 000 soatni tashkil qiladi. Bu ko'rsatkichni har bir to'liq svetofor to'plamining texnik xizmat ko'rsatmasdan aynan shu vaqt davomida ishlashini kafolatlash emas, balki belgilangan LED xizmat muddati sifatida tushunish kerak.

Haqiqiy xizmat muddati, shuningdek, ish sharoitlariga, issiqlik sharoitlariga, elektr sharoitlariga, atrof-muhit ta'siriga va boshqa tizim omillariga bog'liq bo'lishi mumkin.

Xarid qilish guruhlari uchun bu farq muhim ahamiyatga ega. Xizmat muddatini mazmunli baholash LED manbasini, haydovchi dizaynini, elektr ta'minotini, elektron arxitekturani, atrof-muhitni muhofaza qilish va texnik xizmat ko'rsatish strategiyasini birgalikda ko'rib chiqishi kerak.

Nima uchun LED svetoforlari energiya tejamkor?

Kam quvvat iste'moli, ayniqsa, transport signallari ko'plab chorrahalarda uzluksiz ishlayotganda dolzarb bo'lib qoladi.

Kam quvvat va quvvat omili

FAMA ning kam quvvatli U buriluvchi svetofor moduli 200 mm versiya uchun ≤4 Vt va 300 mm versiya uchun ≤5 Vt yashil U-burilish quvvat sarfini belgilaydi. Mahsulot shuningdek, 0,98 gacha quvvat koeffitsientiga ega bo'lgan mustaqil ravishda ishlab chiqilgan evro standartidagi quvvat manbaidan foydalanadi.

Quvvat omili muhim elektr parametridir, chunki u yuk tomonidan elektr energiyasidan qanchalik samarali foydalanilishini tavsiflaydi. Yuqori quvvat koeffitsienti bir xil foydali elektr yuki uchun ko'rinadigan quvvat va faol quvvat o'rtasidagi farqni kamaytirishga yordam beradi, ammo tizim darajasidagi haqiqiy energiya tejash to'liq elektr o'rnatish va ish sharoitlariga bog'liq.

Ko'pgina signal birliklarini o'z ichiga olgan loyihalar uchun individual signal darajasida kam quvvat iste'moli to'liq o'rnatish va ishlash muddati davomida hisobga olinsa, yanada mazmunli bo'lishi mumkin. Shuning uchun xaridorlar uchun "past quvvat" ni qo'llab-quvvatlanmaydigan marketing tavsifi sifatida qabul qilishdan ko'ra, haqiqiy chiroq quvvat sarfini solishtirish foydalidir.

U burilish strelkasi svetoforni nima ishonchli qiladi?

Ishonchlilik signal ko'rsatkichi, kontaktlarning zanglashiga olib kelishi, elektr ta'minoti, qo'zg'alish texnologiyasi, elektromagnit ko'rsatkichlar, atrof-muhitga yaroqlilik va texnik xizmat ko'rsatishning kombinatsiyasi sifatida baholanishi kerak.

AU burilish o'qi svetofori mo'ljallangan yo'nalish ko'rsatkichini izchil ta'minlashi kerak. Uning LED sxemasi mahalliy komponentlarning ishdan chiqishi ta'sirini cheklashi kerak. Uning haydovchisi barqaror ish sharoitlarini saqlab turishi kerak. Uning quvvat manbai kerakli kuchlanish oralig'ida samarali ishlashi kerak. Va uning elektr dizayni keraksiz shovqinlarni yaratmasdan chorrahada boshqa uskunalar bilan birga bo'lishi kerak.

Atrof-muhit va elektr bilan ishlash shartlari

FAMA ning kam quvvatli U-burilish moduli 47–63 Gts chastotada AC85V–264V ish kuchlanishini, -40°C dan +80°C gacha boʻlgan ish haroratini, nisbiy namlikni 97% gacha RH, IP53 himoyasi va ≥300 m vizual masofani belgilaydi.

Ushbu spetsifikatsiyalar tanlovdan oldin aniq loyihaning atrof-muhit va o'rnatish talablariga mos kelishi kerak.

Turli xil signal konfiguratsiyasini talab qiladigan loyihalar uchun FAMA ning kengroq mahsulot portfeli, shuningdek, strelka svetoforlari va boshqa avtomobil signallari mahsulotlarini ham o'z ichiga oladi, bu tizim integratorlariga svetofor signallarining kengroq yechimi doirasida burilish va yo'naltiruvchi signal uskunalarini baholash imkonini beradi.

Elektromagnit moslik yo'l harakati signalining ishlashiga qanday ta'sir qiladi?

Xaridlar to'g'risidagi qarorlar asosan optik ishlashga qaratilgan bo'lsa, EMC ko'pincha e'tibordan chetda qoladi.

Signalli chorrahalarda bir xil muhitda bir nechta elektr qurilmalar ishlashi mumkin. Shuning uchun svetofor nafaqat o'z funktsiyasini bajarishi, balki atrofdagi elektr tizimida ham to'g'ri ishlashi kerak.

THD va elektr shovqini

FAMA ta'kidlashicha, uning U-burilish svetofori Evropa elektromagnit moslashuv talablariga javob beradi va umumiy garmonik buzilishlarni 10% dan past bo'ladi. Ishlab chiqaruvchining tavsifiga ko'ra, ushbu dizayn chorrahada elektr tarmog'i va boshqa uskunalar bilan shovqinlarni kamaytirish va umumiy uskunaning barqarorligini yaxshilash uchun mo'ljallangan.

Bu THD va EMC ni faqat laboratoriya spetsifikatsiyalari emas, balki tegishli xarid parametrlariga aylantiradi. Tizim integratori uchun savol signal uskunasi boshqa kesishuv uskunalari bilan bir qatorda o'rnatilganda tegishli elektr harakatini saqlab qolishi mumkinmi?

Yaxshi EMC ishlashi tizimning to'g'ri dizayni, topraklama, kuchlanishdan himoyalanish, simlar yoki kontroller mosligini almashtirmaydi. Buning o'rniga, u umumiy elektr ishonchliligi strategiyasining bir qismini tashkil qiladi.

Svetoforni qanday tanlash mumkin?

Yashil svetoforni yoki U buriluvchi svetoforni tanlashda xarid guruhlari bitta spetsifikatsiyaga e'tibor qaratish o'rniga to'liq operatsion talablarni baholashlari kerak.

1. Kerakli signal konfiguratsiyasini tekshiring

Birinchidan, kerakli signal konfiguratsiyasi va optik ko'rsatkichni tekshiring. Signal yo'l sxemasi va harakatni boshqarish strategiyasi uchun mo'ljallangan "U-burilish" belgisini yaratishi kerak.

2. LED nosozlik izolatsiyasini baholang

Ikkinchidan, LED sxemasi arxitekturasini ko'rib chiqing. Nosozlik izolyatsiyasiga ega bo'lgan to'r sxemasi amaliy afzalliklarni berishi mumkin, chunki individual LED ishdan chiqishi qolgan LED chiqishining yo'qolishiga olib kelmaydi.

3. Quvvat iste'moli va quvvat omilini solishtiring

Uchinchidan, haqiqiy quvvat sarfini va quvvat omilini solishtiring. FAMA ning kam quvvatli U-burilish moduli uchun belgilangan yashil U-burilish iste'moli 200 mm model uchun ≤4 Vt va 300 mm model uchun ≤5 Vt, quvvat manbai quvvat koeffitsienti esa 0,98 ga yetishi mumkin.

4. Doimiy oqim haydovchisini ko'rib chiqing

To'rtinchidan, haydovchi texnologiyasini ko'rib chiqing. Doimiy oqim drayveri barqaror LED ish sharoitlarini ta'minlash va mo'ljallangan xizmat muddati xususiyatlarini qo'llab-quvvatlash uchun tegishli.

5. EMC spetsifikatsiyalarini ko'rib chiqing

Beshinchidan, EMC spetsifikatsiyalarini baholang. FAMA tomonidan ushbu mahsulot uchun belgilanganidek, 10% dan past THD qiymati signalli chorrahalar uchun uskunalarni ko‘rib chiqishda o‘lchanadigan elektr unumdorligini ko‘rsatadi.

6. Uzoq muddatli texnik xizmat ko'rsatishni ko'rib chiqing

Nihoyat, parvarish qilishni ko'rib chiqing. Kam quvvat iste'moli bo'lgan, ammo nosozliklarga chidamliligi past bo'lgan mahsulot hali ham keraksiz parvarishlash ishlarini keltirib chiqarishi mumkin. Aksincha, nosozliklarni izolyatsiya qilish qobiliyati, barqaror oqim drayveri, samarali quvvat konvertatsiyasi va tegishli atrof-muhit xususiyatlariga ega bo'lgan signal uzoq muddatli operatsion qiymatni taklif qilishi mumkin.

Kam quvvatli LED svetoforlar bunga arziydimi?

Ko'p sonli signal birliklari yoki uzoq ish muddatlari bo'lgan loyihalar uchun kam quvvatli LED svetoforlari e'tiborga olinishi mumkin, chunki energiya iste'moli umumiy operatsion xarajatlarning bir qismidir.

Biroq, kam quvvat mustaqil ravishda baholanmasligi kerak. Xarid qilish guruhi quvvat sarfini kerakli optik chiqish, elektr mosligi, ish muhiti, kutilayotgan xizmat muddati, nosozliklarga chidamlilik va texnik xizmat ko'rsatish talablari bilan solishtirishi kerak.

FAMA ning U-burilish moduli past belgilangan chiroq quvvatini yuqori quvvat koeffitsienti, doimiy oqim haydovchisi, tarmoqli sxemasi dizayni va EMC ishlash spetsifikatsiyalari bilan birlashtirib, ushbu yondashuvni ko'rsatadi. Qiymat faqat past vattdan emas, balki ushbu xususiyatlarning kombinatsiyasidan kelib chiqadi.

Yo'l harakati signali uzoq muddatli texnik xizmat ko'rsatish xarajatlarini qanday kamaytirishi mumkin?

Ta'mirlash narxiga zaxira qismlar narxidan ko'proq ta'sir qiladi.

Band bo'lgan chorrahada o'rnatilgan svetofor uskunaga kirishni, harakatni boshqarishni, texnik mehnatni, tekshirish vaqtini, ehtiyot qismlarni almashtirishni va normal harakatni vaqtinchalik buzishni talab qilishi mumkin. Binobarin, buzilishlarning chastotasi yoki ta'sirini kamaytiradigan dizayn xususiyatlari dastlabki xarid narxidan tashqari amaliy ahamiyatga ega bo'lishi mumkin.

Xatolarga chidamlilik va texnik xizmat ko'rsatish

To'r sxemasi muvaffaqiyatsiz nuqtani izolyatsiya qilish orqali mahalliy LED nosozliklarini hal qiladi. Ruxsat etilgan oqim drayveri barqaror ish oqimini ta'minlash va chiroqning uzoq umrini qo'llab-quvvatlash uchun mo'ljallangan. Samarali quvvat manbai va 0,98 gacha bo'lgan quvvat omili elektr samaradorligini belgilaydi. THD 10% dan past bo'lgan EMC ko'rsatkichlari elektr mosligining yana bir jihatini ko'rib chiqadi.

Ushbu xususiyatlarning hech biri rejalashtirilgan tekshirish yoki texnik xizmat ko'rsatish zaruriyatini bartaraf etmaydi. Ularning ahamiyati shundaki, ular asbob-uskuna-dizayn darajasida foydalanish va texnik xizmat ko'rsatish xavfining bir nechta potentsial manbalariga murojaat qilishadi.

FAMA - Xitoyning svetofor chiroqlari sanoatidagi yetakchi korxona

Trafik signali pudratchilari va tizim integratorlari uchun ishlab chiqaruvchini baholash ham mahsulot tanlashning bir qismidir. FAMA ning mahsulot assortimenti avtomobil svetoforlari, piyodalar svetoforlari, velosiped svetoforlari, svetoforlar nazoratchilari, teskari sanash taymerlari, oʻrnatilgan svetoforlar, svetofor modullari va tegishli jihozlarni oʻz ichiga oladi.

Kompaniyaning kengroq yondashuvi signal boshini izolyatsiya qilingan komponent sifatida ko'rib chiqishdan ko'ra aqlli transport echimlariga qaratilgan. Uning yo'l harakati signali moduli portfeli avtomobil, piyoda, o'q va boshqa signal konfiguratsiyalarini qamrab oladi, aqlli signalni boshqarish yechimlari esa signalizatsiya qilingan chorrahalar ilovalariga murojaat qiladi.

Muayyan loyiha uchun yashil burilishli svetoforni baholayotgan xaridorlar uchun FAMA mahsulot portfeli kompaniya tomonidan qo'llab-quvvatlanadigan yo'l signali uskunalari va ilovalari qatorini tushunish uchun loyiha ma'lumotlari bilan birga ko'rib chiqilishi mumkin.

Xulosa

Ishonchli yashil U burilishli svetoforni tanlash, oxir-oqibat, LED yorqinligini oddiy taqqoslash emas, balki muhandislik qaroridir.

Yo'l signallari pudratchilari, yo'l loyihalari pudratchilari, tizim integratorlari va texnik xizmat ko'rsatish guruhlari uchun foydaliroq baholash mezonlari vaqt o'tishi bilan ishlashga ta'sir qiladi: burilish ko'rsatkichining ravshanligi va izchilligi, LED nosozliklarini izolyatsiya qilish, chiroq quvvati iste'moli, quvvat omili, doimiy oqim haydovchisi, LEDning ishlash muddati, EMC ishlashi, atrof-muhit xususiyatlari va texnik xizmat ko'rsatish talablari.

FAMA ning kam quvvatli U burilishli svetofor moduli uch birlikli konfiguratsiyani yorug‘lik taxtasi, optik linzalar, quvvat manbai va chiroq idishi bilan birlashtiradi, shu bilan birga uning to‘r sxemasi, doimiy oqim drayveri, 0,98 gacha quvvat koeffitsienti va 10% dan past THD signalning uzoq muddatli ishlashining turli jihatlarini ko‘rib chiqadi.

Yo'l harakati boshqariladigan chorraha uchun eng yaxshi U-burilish signali, shuning uchun eng ko'p LED yoki eng kuchli marketing da'volariga ega bo'lishi shart emas. Bu optik, elektr, kontaktlarning zanglashiga olib, atrof-muhit va texnik xizmat ko'rsatish xususiyatlari loyihaning haqiqiy talablariga mos keladigan narsadir.
