Chorrahalar uchun ishonchli past quvvatli velosiped svetoforini qanday tanlash mumkin

Velosiped chizig'i chorrahasida svetofor qizil, sariq yoki yashil ko'rsatkichni ko'rsatishdan ko'ra ko'proq narsani qilishi kerak. U uzoq ish vaqtlarida taniqli signalni saqlab turishi, kesishmalarni boshqarish tizimi bilan izchil ishlashi va muhandislik guruhi uchun keraksiz texnik ishlarni yaratmaslik kerak.

Loyiha pudratchilari va svetofor tizimining integratorlari uchun bu velosiped svetoforining ichki dizayni uning ko'rinadigan ko'rinishi kabi muhim qiladi. LED ishdan chiqishi, beqaror haydovchi oqimi, samarasiz quvvat konvertatsiyasi va elektromagnit parazitlarning barchasi uzoq muddatli ish ko'rsatkichlariga ta'sir qilishi mumkin.

Ishonchli kam quvvatli velosiped svetoforini shunchaki LED signali sifatida emas, balki elektr va optik tizim sifatida baholash kerak. FAMA ning velosiped svetoforlari diapazoni maxsus velosiped yoʻlaklari chorrahalari uchun moʻljallangan boʻlib, uning mahsulot arxitekturasi lampalar paneli, linzalar, quvvat manbai va chiroq idishini uch birlikdan iborat yigʻmada birlashtiradi.

Kam quvvatli velosiped svetofori: tuzilishi va ishonchliligi

Velosiped svetofori nima?

Velosiped svetofori velosipedlar alohida signal bosqichini talab qiladigan chorrahalarda va boshqa joylarda velosiped harakatini boshqarish uchun mo'ljallangan maxsus svetofordir. Umumiy avtomobil signalidan farqli o'laroq, uning ko'rsatkichi velosipedchilar uchun maxsus mo'ljallangan va qizil, sariq va yashil belgilar bilan velosiped belgilaridan foydalanishi mumkin.

FAMA oʻzining velosiped svetoforlarini velosiped yoʻlaklari, chorrahalar va umumiy harakat yoʻlaklari uchun yechim sifatida taʼriflaydi. Mahsulot assortimenti shuningdek, svetofor boshqaruvchilari va markazlashtirilgan harakatni boshqarish tizimlari bilan ishlashga mo'ljallangan.

Yo'l harakati muhandisi uchun asosiy nuqta - velosiped svetofori chorrahalarni boshqarish tizimining bir qismidir. Chiroq vizual ko'rsatkichni ta'minlaydi, boshqaruvchi esa ko'rsatkich qachon o'zgarishini aniqlaydi. Shuning uchun signal boshi ish aylanishi davomida barqaror va izchil displeyni ta'minlashi kerak.

Velosiped svetofori qanday ishlaydi?

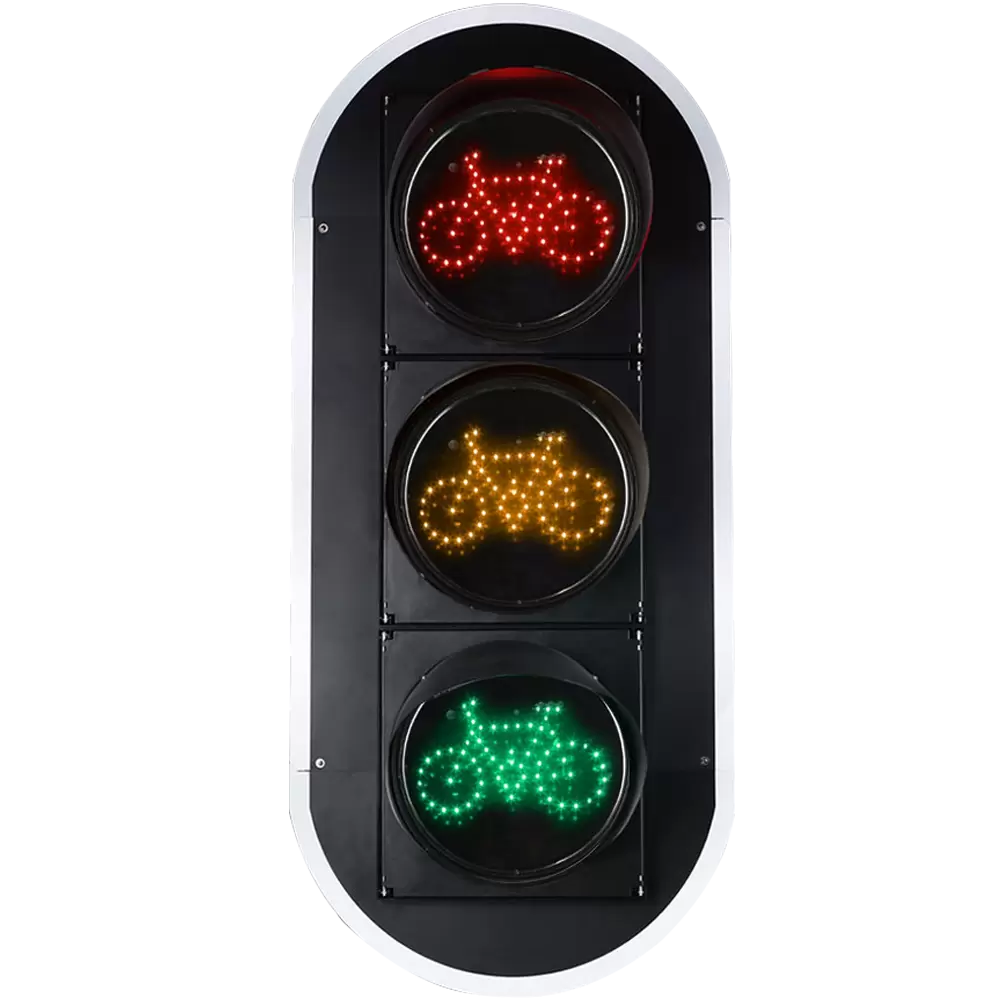

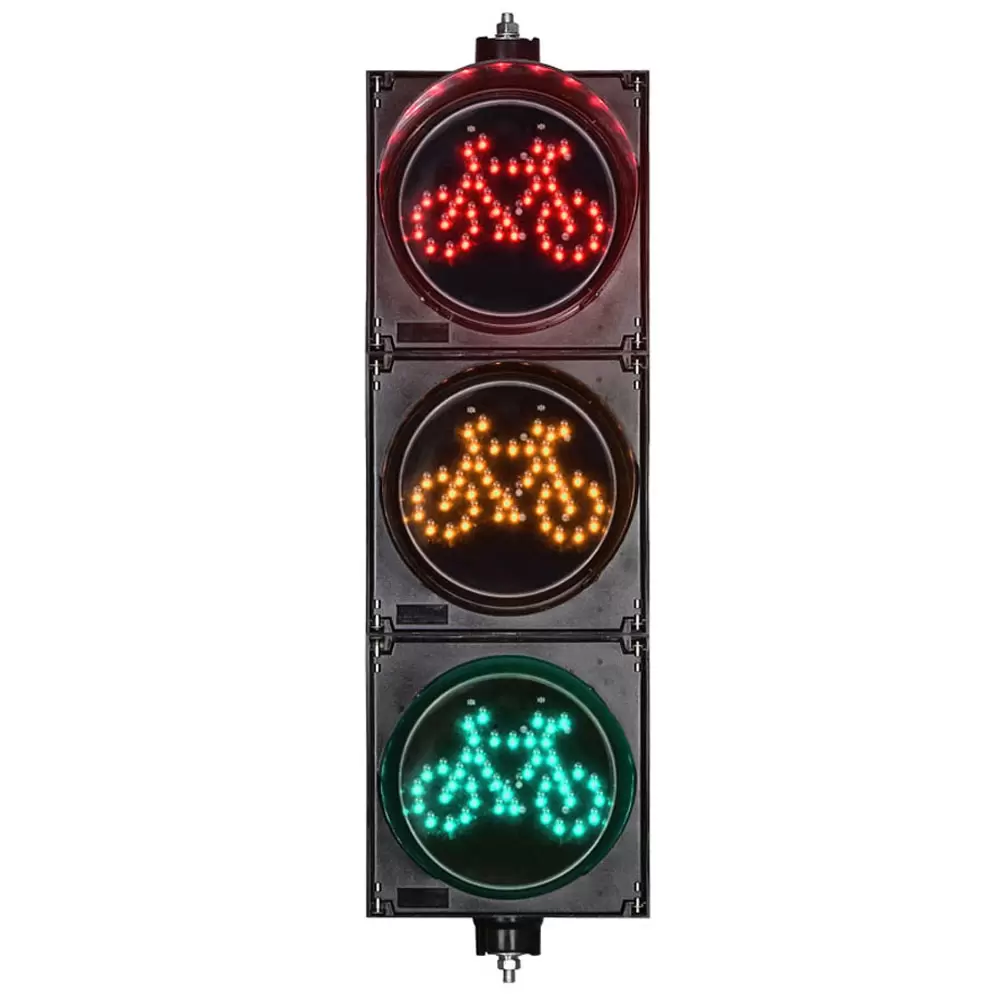

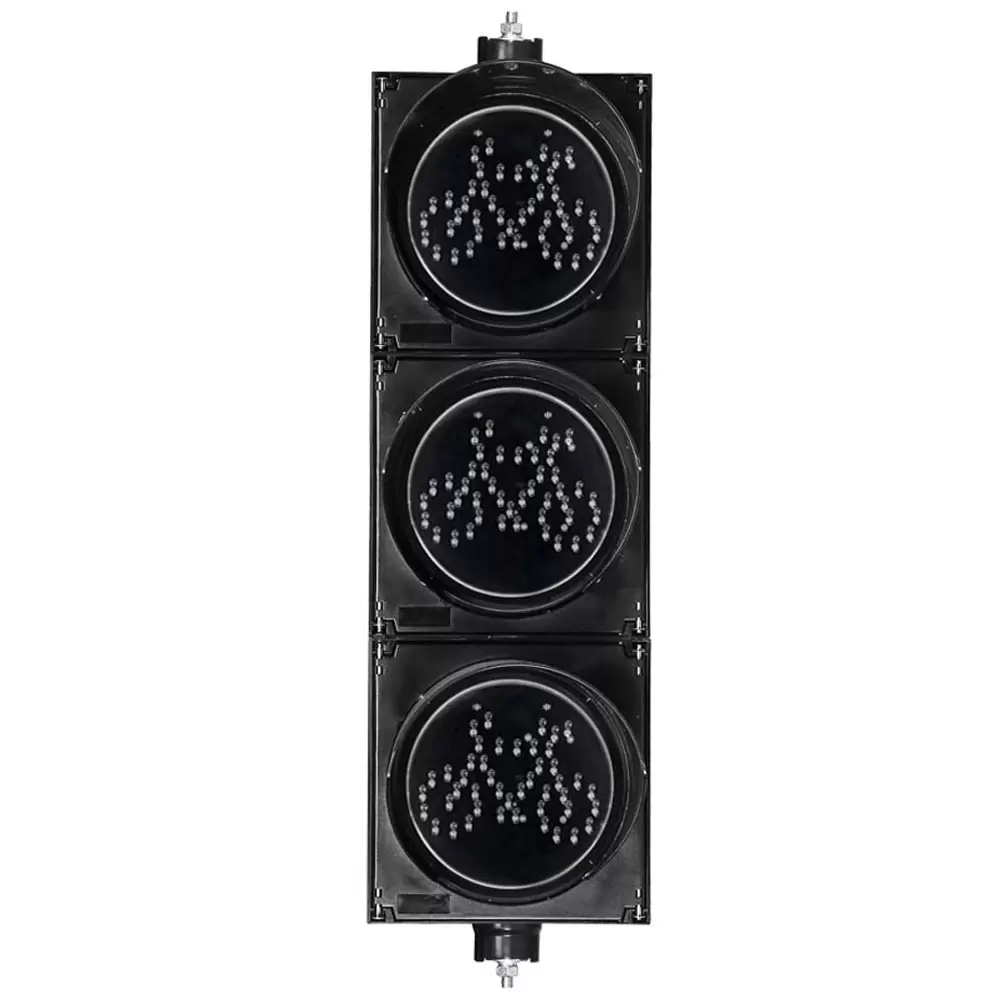

Kam quvvatli velosiped svetofori uch birlikdan iborat yig'ilishdan foydalanadi. Uning chiroq yadrosi ko'rinadigan velosiped signalini ishlab chiqarish va boshqarish uchun birgalikda ishlaydigan chiroq taxtasi, linzalar, quvvat manbai va chiroq idishidan iborat. Velosiped yo'laklari uchun mo'ljallangan chorrahalarda svetoforni boshqarish uchun maxsus mo'ljallangan.

Chiroq taxtasida LED yorug'lik manbalari va haydash sxemasi mavjud. Ob'ektiv optik tizimning bir qismini tashkil qiladi, u chiqarilgan yorug'likning kuzatuvchiga qanday taqdim etilishini nazorat qiladi. Elektr ta'minoti LED tizimi tomonidan talab qilinadigan elektr konversiyasi va haydash sharoitlarini ta'minlaydi, chiroq idishi esa signal korpusining tuzilishining bir qismini tashkil qiladi.

Ushbu arxitektura muhim ahamiyatga ega, chunki signal ishonchliligi faqat LED tomonidan belgilanmaydi. Elektr haydovchi, kontaktlarning zanglashiga olib kelishi, optik komponentlar va korpus birgalikda ishlashi kerak.

FAMA tomonidan roʻyxatga olingan kam quvvatli velosiped svetofori uchun mavjud konfiguratsiyalar AC 85–264 V / 47–63 Gts operatsion kirishiga ega 200 mm va 300 mm yorugʻlik chiqaradigan sirtlarni oʻz ichiga oladi. Ro'yxatda keltirilgan qizil, sariq va yashil velosiped signal quvvat iste'moli 200 mm versiyasi uchun 5 Vt gacha va 300 mm versiyasi uchun 8 Vt gacha.

Nega mash sxemasi dizayni muhim?

Eng muhim ishonchlilik xususiyatlaridan biri bu yorug'lik taxtasida ishlatiladigan Mesh sxemasi dizayni.

An'anaviy LED tartibida mahalliy komponentning ishdan chiqishi LEDlarning qanday ulanganligiga qarab kontaktlarning zanglashiga olib kelishi mumkin. Chorrahada ishlaydigan svetofor uchun bu istalmagan, chunki qisman nosozlik signalning ko'rinishini o'zgartirishi va qo'shimcha parvarishlash ishlarini yaratishi mumkin.

Kam quvvatli velosiped svetofori alohida LED yoritgichi ishlamay qolganda nosozlik nuqtasini avtomatik ravishda ajratish uchun mo'ljallangan tarmoqli sxemadan foydalanadi. Qolgan LED chiroq boncuklari ishlashni davom ettirishi mumkin, bu esa umumiy displey effektini saqlab qolishga yordam beradi.

Bu, ayniqsa, texnik xizmat ko'rsatish guruhlariga tegishli.

Velosiped svetoforida LED ishlamay qolsa nima bo'ladi?

To'r sxemasi dizayni bilan individual muvaffaqiyatsiz LED ko'rinadigan signalning ishlashini to'xtatishi shart emas. Qolgan LED boncuklar ishlashda davom etar ekan, muvaffaqiyatsiz nuqta izolyatsiya qilinadi.

Bu muvaffaqiyatsiz LEDni abadiy e'tiborsiz qoldirish mumkin degani emas. Bu shuni anglatadiki, sxema arxitekturasi texnik xizmat ko'rsatish rejalashtirilgunga qadar signal displeyini saqlashga yordam beradigan nosozliklarga chidamlilik darajasini ta'minlaydi.

Uzluksiz ishlaydigan chorrahalar uchun bu farq muhim ahamiyatga ega. Texnik xizmat ko'rsatuvchi xodimlar har bir LED ishlamay qolishini signalning to'liq uzilishi sifatida avtomatik ravishda davolash o'rniga, ta'sirlangan qurilmani baholashi mumkin.

Doimiy joriy haydovchi xizmat muddatiga qanday ta'sir qiladi?

LEDning ishlashi barqaror elektr ish sharoitlariga bog'liq. Haddan tashqari yoki beqaror oqim elektr va termal stressni oshirishi mumkin, mos kelmaydigan oqim esa yorug'lik chiqishi va komponentlarning ishlashiga ta'sir qilishi mumkin.

Kam quvvatli velosiped svetofori barqaror ish oqimini saqlab turish uchun doimiy oqim haydovchi texnologiyasidan foydalanadi. FAMA ning mahsulot ma'lumotlariga ko'ra, ushbu dizayn chiroqning ishlash muddatini uzaytirish va keyingi parvarishlash xarajatlarini kamaytirish uchun mo'ljallangan.

Mahsulot spetsifikatsiyalarida 200 mm va 300 mm konfiguratsiyalar uchun LEDning ishlash muddati ≥100 000 soatni tashkil qiladi. Bu to'liq o'rnatilgan svetoforning hech qanday texnik xizmat ko'rsatmasdan, aynan o'sha davrda ishlashini kafolatlashdan ko'ra, LEDning ishlash muddatining belgilangan ko'rsatkichidir. Haqiqiy dala xizmat muddati, shuningdek, elektr sharoitlari, harorat, o'rnatish, atrof-muhit ta'siri va boshqa tizim omillariga bog'liq bo'lishi mumkin.

Mahsulotlarni taqqoslashda bu farq muhim ahamiyatga ega. Xarid qilish spetsifikatsiyasi LEDning ishlash muddatini alohida ko'rib chiqmasligi kerak. Haydash usuli va umumiy elektr dizayni ham e'tiborga olinishi kerak.

Chorrahalarda qizil velosiped svetoforining ishlashi

Nima uchun chorrahalarda velosiped svetoforlari muhim?

Band bo'lgan chorrahada velosipedlar avtomobil yo'llarini, piyodalar harakatini, burilish harakati yoki boshqa velosiped oqimlarini kesib o'tishi mumkin. Alohida velosiped signali velosipedchilar uchun ularning harakatiga to'g'ridan-to'g'ri mos kelmasligi mumkin bo'lgan avtomobil signalini talqin qilishni talab qilish o'rniga alohida vizual ko'rsatma beradi.

FAMAning velosiped svetoforlari assortimenti shahar velosiped yo‘laklari, chorrahalari va umumiy harakat yo‘laklari uchun mo‘ljallangan bo‘lib, bu yerda maxsus signal boshqaruvi boshqa yo‘l foydalanuvchilari bilan birga velosiped harakatini tashkillashtirishga yordam beradi.

Qizil velosiped svetofori shuning uchun o'ziga xos operatsion rolga ega: u tegishli signal bosqichida velosipedchilarga aniq to'xtash belgisini beradi.

Ushbu ko'rsatkichning samaradorligi nafaqat qizil rangning o'ziga, balki LED displeyning mustahkamligi, optik dizayni, elektr barqarorligi va kesishish boshqaruvchisi bilan integratsiyaga bog'liq.

Kam quvvatli svetoforlar nima uchun muhim?

Kam quvvat sarfi svetoforlar uzoq vaqt ishlaganda va bir nechta chorrahalar bo'ylab o'rnatilganda yanada dolzarb bo'lib qoladi.

Kam quvvatli velosiped svetofori 0,98 gacha bo'lgan quvvat koeffitsienti bilan mustaqil ravishda ishlab chiqilgan evro standartidagi quvvat manbaidan foydalanadi. Mahsulot hujjatlari ushbu quvvat manbai yuqori energiya konvertatsiya samaradorligiga ega va energiya sarfini kamaytirish uchun mo'ljallangan deb ta'riflaydi.

Ro'yxatda keltirilgan chiroq quvvati iste'moli:

Bu ko'rsatkichlar mahsulot darajasidagi chiroq quvvati xususiyatlari. Tizimning haqiqiy energiya iste'moli ish aylanishiga, signal birliklari soniga, kontroller konfiguratsiyasiga va har bir ko'rsatkich qanchalik tez-tez faol bo'lishiga bog'liq bo'ladi.

Katta miqyosli loyihalar uchun bu farq muhim ahamiyatga ega. Kam quvvatli signal shunchaki bitta chiroqning sarfini kamaytirmaydi; ko'p signal boshlari va uzoq ish davrlari bo'ylab ko'paytirilganda, elektr xususiyatlari hayot aylanishini rejalashtirishning mazmunli qismiga aylanadi.

Nega LED yo'l signallari uchun quvvat omili muhim?

Quvvat koeffitsienti elektr tizimi nuqtai nazaridan o'zgaruvchan tok manbaidan elektr energiyasi qanchalik samarali ishlatilishini tavsiflaydi. Yuqori quvvat koeffitsienti, odatda, uskuna iste'mol qilinadigan haqiqiy quvvatga nisbatan oqimni samaraliroq tortishini anglatadi.

Ushbu kam quvvatli velosiped svetofori uchun belgilangan quvvat koeffitsienti 0,98 gacha.

Yo'l signali muhandisligi uchun quvvat omilini mustaqil energiya tejovchi foiz sifatida emas, balki haqiqiy quvvat sarfi bilan bir qatorda hisobga olish kerak. Xarid qilish guruhi to'liq elektr spetsifikatsiyasini, jumladan, kirish kuchlanishini, chastotani, real quvvat sarfini, quvvat omilini va garmonik ishlashni ko'rib chiqishi kerak.

EMC ishlashi velosipedda harakatlanish signalining ishonchliligiga qanday ta'sir qiladi?

Yo'l harakati signallari chorrahalari elektr jihatdan murakkab muhitdir. Velosiped signallari avtomobil svetoforlari, piyodalar signallari, boshqaruvchilar, aniqlash uskunalari, aloqa uskunalari va boshqa elektr qurilmalari bilan birga ishlashi mumkin.

Shu sababli, elektromagnit moslik (EMC) shunchaki sertifikatlash atamasi emas. Bu uskunaning nomaqbul shovqinlarni yaratmasdan yoki elektromagnit buzilishlardan haddan tashqari ta'sirlanmasdan ishlashi mumkinmi yoki yo'qligi bilan bog'liq.

Kam quvvatli velosiped svetofori umumiy garmonik buzilish (THD) 10% dan past bo'lgan Evropa elektromagnit moslashuv standartlariga muvofiq deb belgilangan. FAMAning ta'kidlashicha, ushbu dizayn chorrahada elektr tarmog'i va boshqa jihozlarga shovqinni kamaytirishga yordam beradi.

Pastroq THD qiymati elektron uskunalar tomonidan tortilgan oqim sifatiga taalluqli bo'lishi mumkin, ammo xarid guruhlari EMC ish faoliyatini loyiha yurisdiktsiyasining maxsus standartlari va tasdiqlash talablariga muvofiq baholashlari kerak.

Tizim integratori uchun amaliy savol shunchaki velosiped signali etarlicha yorqinmi yoki yo'qmi emas. Bu signal kattaroq elektr va transportni boshqarish muhitida bitta komponent sifatida taxminiy ishlay oladimi yoki yo'qmi.

Loyiha uchun kam quvvatli velosiped svetoforini qanday tanlash mumkin

Qizil velosiped svetoforida nimani izlashim kerak?

Qizil velosiped signali faqat rangga emas, balki haqiqiy kesishish talablariga muvofiq baholanishi kerak.

Xarid qilish va muhandislik guruhlari uchun quyidagi omillar e'tiborga loyiqdir:

1. Signal ko'rsatkichi va optik dizayn

Signal yo'l tartibi va ko'rish shartlariga mos keladigan aniq velosipedga xos ko'rsatma berishi kerak. FAMAning velosiped svetoforlari qatori velosiped belgilaridan foydalanadi va maxsus velosiped harakatini boshqarish uchun turli xil konfiguratsiyalarni taklif etadi.

2. Quvvat iste'moli

Faqat "energiya tejamkorligi" kabi shartlarga ishonmasdan, haqiqiy chiroq quvvatini ko'rib chiqing. Kam quvvatli velosiped svetoforida 200 mm konfiguratsiyadagi har bir qizil, sariq va yashil ko‘rsatkich uchun ≤5 Vt va 300 mm konfiguratsiya uchun ≤8 Vt ro‘yxatlanadi.

3. Quvvat omili

0,98 gacha bo'lgan quvvat koeffitsienti mahsulotning evro standartidagi quvvat manbai uchun belgilangan. Bu haqiqiy quvvat sarfi va boshqa elektr xususiyatlari bilan birgalikda baholanishi kerak.

4. LED nosozliklarini izolyatsiya qilish

Mesh sxemasi, ayniqsa, texnik xizmat ko'rsatishga kirish qiyin bo'lganda juda muhimdir. Agar bitta LED ishlamay qolsa, nosozlik nuqtasining avtomatik izolyatsiyasi qolgan LED boncuklarining ishlashni davom ettirishiga imkon beradi.

5. Doimiy tok o'tkazgich

Barqaror oqim ta'minoti barqaror LED ish sharoitlarini saqlashga yordam beradi va mahsulotning chiroqning ishlash muddatini uzaytirish va texnik xizmat ko'rsatish talablarini kamaytirishga bo'lgan yondashuvining bir qismidir.

6. THD va EMC ishlashi

Bir nechta elektron qurilmalar bilan kesishish uchun garmonik buzilish va elektromagnit moslashuv ikkilamchi spetsifikatsiyalar sifatida ko'rib chiqilishi o'rniga texnik baholashga kiritilishi kerak.

7. Kutilayotgan xizmat muddati

Belgilangan LEDning ishlash muddati ≥100,000 soat bo'lganligi taqqoslash uchun foydali ma'lumot beradi, ammo xarid qilish guruhlari LED komponentlarining ishlash muddatini kafolatlangan tizimning ishlash muddatidan ajratishlari kerak.

Kam quvvatli velosiped svetoforlari bunga arziydimi?

Javob loyihaning ishlash shartlari va xarid maqsadlariga bog'liq.

Bitta kichik o'rnatish uchun chiroq kuchidagi farq loyihaning umumiy qiymatidagi eng katta omil bo'lmasligi mumkin. Biroq, ko'p chorrahalarni joylashtirish uchun elektr iste'moli, komponentlarning ishonchliligi, xatolarga chidamlilik va texnik xizmat ko'rsatish talablari muhimroq bo'ladi, chunki bir xil xususiyatlar bir nechta signal boshlarida takrorlanadi.

Kam quvvatli dizayn ishonchli oqim regulyatsiyasi, tegishli quvvat konvertatsiyasi, nosozliklarni izolyatsiya qilish va EMC ishlashi bilan birlashtirilganda qimmatroq bo'ladi. Quvvat iste'moliga qarashning o'zi hayot aylanishining kattaroq rasmini o'tkazib yuborishi mumkin.

Misol uchun, nominal quvvati past bo'lgan, lekin noto'g'ri bardoshlik darajasi past bo'lgan signal hali ham muhim texnik ishlarni keltirib chiqarishi mumkin. Aksincha, kam quvvat sarfini Mesh nosozliklarini izolyatsiyalash va doimiy oqim haydovchisi bilan birlashtirgan dizayn ham ish energiyasi, ham texnik xizmat ko'rsatish masalalarini ko'rib chiqadi.

LED velosiped svetoforlari texnik xizmat ko'rsatish xarajatlarini qanday kamaytirishi mumkin?

Ta'mirlashni tejash faqat bitta spetsifikatsiyadan kelib chiqmaydi.

Ular birgalikda ishlaydigan bir nechta dizayn xususiyatlaridan kelib chiqishi mumkin:

• Mesh sxemasi dizayni individual LED ishdan chiqishi ta'sirini cheklaydi.

• Doimiy oqim drayveri barqaror ish oqimini ta'minlaydi va uzoqroq LED xizmat muddatini qo'llab-quvvatlaydi.

• Elektr ta'minotining samarali dizayni operatsion energiya sarfini nazorat qilishga yordam beradi.

• EMC ishlashi chorrahadagi uskunaga ta'sir qiladigan elektr shovqinlari xavfini kamaytirishga yordam beradi.

• Uzoq muddatli LEDning ishlash muddati LED bilan bog'liq almashtirishning kutilgan chastotasini kamaytirishi mumkin.

Texnik xizmat ko'rsatish guruhi uchun muhim jihat shundaki, bu xususiyatlar turli xil nosozliklar yoki ish mexanizmlarini hal qiladi. Nosozlik izolyatsiyasi asosan mahalliy LED ishdan keyin displeyning uzluksizligi bilan bog'liq. Doimiy oqim drayveri barqaror LED ishlashi haqida. EMC va THD elektr mosligi va tizim barqarorligi haqida. Energiya samaradorligi doimiy energiya sarfini ko'rib chiqadi.

Bu kombinatsiyani har qanday marketing da'vosidan ko'ra mazmunli qiladi.

FAMA - Xitoyning svetofor chiroqlari sanoatidagi yetakchi korxona

Yo'l harakati signallari pudratchilari va tizim integratorlari uchun signal boshini tanlash kesishish loyihasining faqat bir qismidir. Kengroq trafikni boshqarish tizimi, loyiha talablari, o'rnatish shartlari va uzoq muddatli texnik xizmat ko'rsatish strategiyasi bilan muvofiqligi ham hisobga olinishi kerak.

Yangzhou FAMA Intelligent Equipment Co., Ltd o'zini aqlli signallarni boshqarish, aqlli harakat xavfsizligi va boshqa aqlli transport uskunalarini qamrab oladigan mahsulot va yechim sohalari bilan integratsiyalashgan aqlli transport yechimlari provayderi sifatida ko'rsatadi.

Uning svetofor portfeliga svetoforlar, transport vositalarining svetoforlari, piyodalar svetoforlari, velosiped svetoforlari, orqaga sanash taymerlari, o'rnatilgan svetoforlar va svetofor modullari kiradi.

Mustaqil signal boshini talab qiladigan loyihalar uchun FAMA loyiha portfeli Afrika, Osiyo, Evropa, Yaqin Sharq, Shimoliy Amerika, Janubiy Amerika va mahalliy loyihalarni o'z ichiga olgan bir nechta mintaqalarni qamrab oladi. Loyiha sahifasida hozirda Chili, Peru, Braziliya, Argentina, Kolumbiya, Paragvay, Ekvador, Urugvay va Gvatemala kabi mamlakatlardagi yoʻl signallari loyihalari roʻyxati keltirilgan.

Ushbu loyihaga yo'naltirilgan yondashuv bir martalik mahsulotni sotib olishdan ko'ra kengroq joylashtirish uchun yetkazib beruvchini baholovchi pudratchilar va tizim integratorlari uchun dolzarbdir.

FAMA Traffic Projects bilan tanishing

FAMA velosiped svetofori mahsulotlarini ko‘rish

Velosiped yo'laklari kesishishi loyihalari bo'yicha yakuniy mulohazalar

Ishonchli kam quvvatli velosiped svetoforini tanlash eng past quvvatni yoki eng ko'p ko'rinadigan qizil ko'rsatkichni topishga kamaytirilmasligi kerak.

Professional svetofor loyihasi uchun mahsulot velosipedga mos keladigan signal ko'rsatkichini mustahkam elektr va sxema arxitekturasi bilan birlashtirganmi yoki yo'qligini baholash foydaliroqdir.

FAMA ning kam quvvatli velosiped svetofori uch birlikdan iborat tuzilmani, toʻr zanjiridagi nosozliklarni izolyatsiya qilish, evro standarti quvvat manbai, 0,98 gacha quvvat koeffitsienti, doimiy oqim haydovchisi va 10% dan past THDni birlashtiradi. Ro'yxatga olingan 200 mm va 300 mm konfiguratsiyalar, shuningdek, quvvat sarfi, ish kuchlanishi, atrof-muhit sharoitlari, himoya darajasi va LEDning ishlash muddati uchun aniq mos yozuvlar nuqtalarini beradi.

Pudratchilar, tizim integratorlari, davlat xaridlari guruhlari va texnik xizmat ko'rsatish bo'yicha muhandislar uchun ushbu spetsifikatsiyalar mahsulotlarni taqqoslash uchun yanada amaliy asos bo'lib xizmat qiladi. To'g'ri tanlov pirovardida barqaror ishlash, boshqariladigan energiya iste'moli, nosozliklarga chidamlilik va prognoz qilinadigan uzoq muddatli texnik xizmat ko'rsatishni ta'minlagan holda chorrahaning signal talablariga javob beradigan tanlovdir.

Loyiha kengroq yo'l harakati nazorati tizimining bir qismi sifatida ishlashi kerak bo'lgan velosiped signali echimini talab qilganda, baholash qizil velosiped signalining paydo bo'lishidan emas, balki to'liq muhandislik talablaridan boshlanishi kerak.
