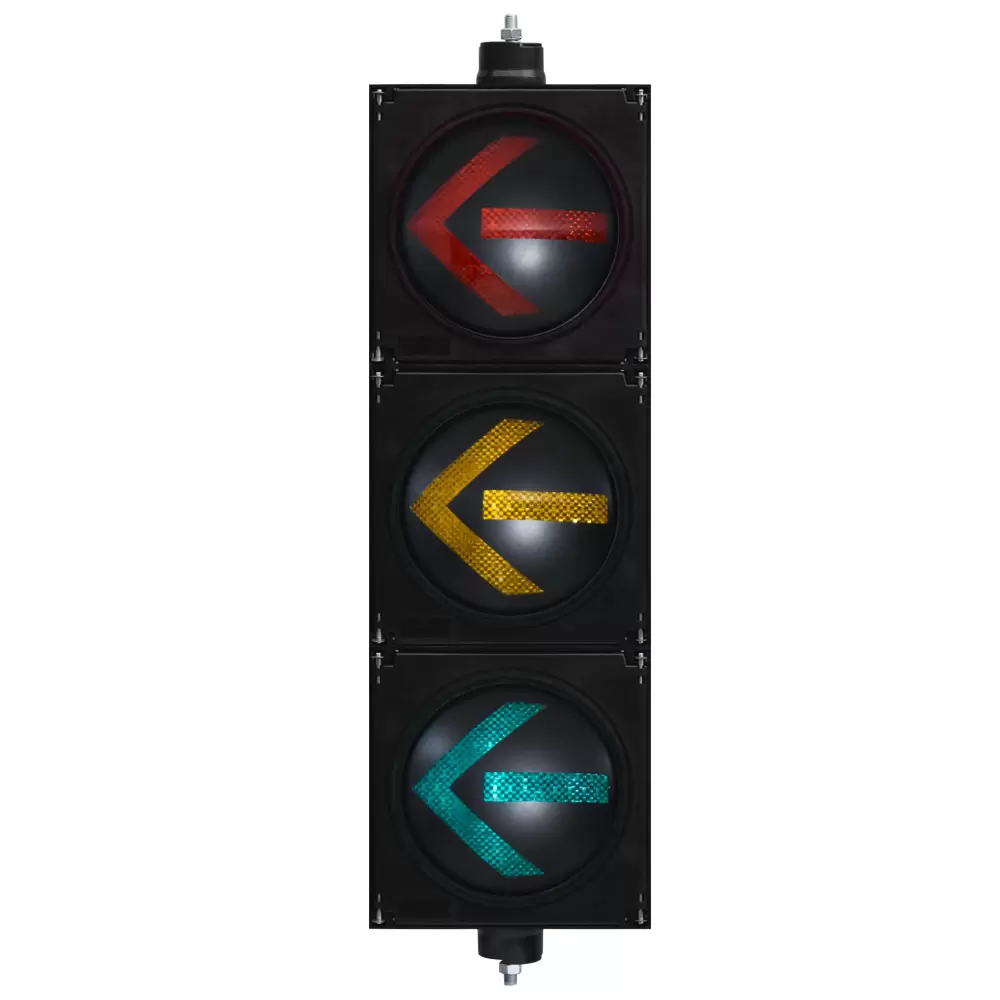

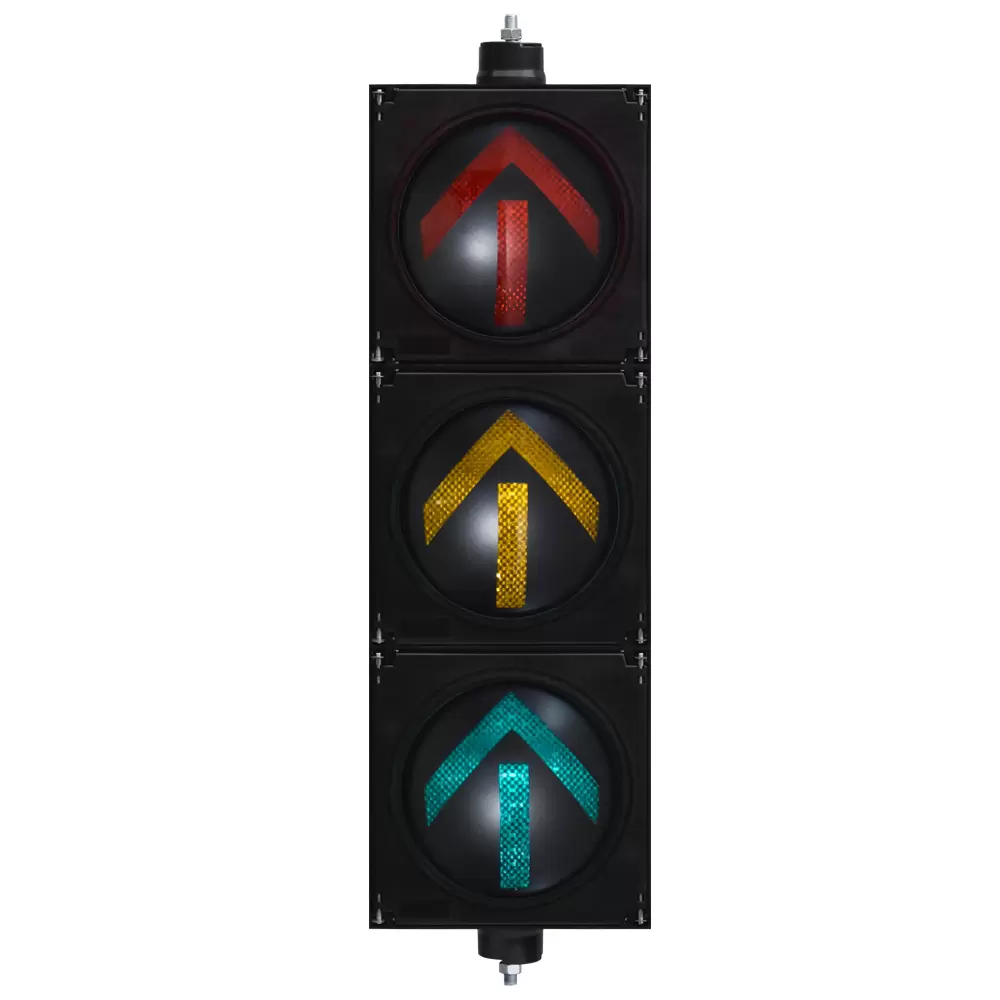

Qizil o'ng strelka svetofor: Yuqori oqimli LED va uch qatlamli optik ishlov berish

Kirish: Nima uchun strelka svetoforining dizayni yorqin LEDdan ko'proq narsani talab qiladi

Yo'l harakati signali uchun o'q namunasi shunchaki LED yorug'lik manbai tomonidan ko'rsatilgan grafik emas. Band bo'lgan chorrahada haydovchilar signal yo'nalishini tez va aniq, ba'zan sezilarli masofadan va o'zgaruvchan muhit sharoitida farqlashlari kerak. Bu qizil o'ng strelka svetoforini tanlashda optik bir xillik, o'qni aniqlash, yorug'lik taqsimoti va elektr barqarorligini muhim omillarga aylantiradi.

An'anaviy nuqta-yorug'lik manbalari dizaynlari optik tizim chiqarilgan yorug'likni etarli darajada nazorat qilmasa, bir nechta muammolarni keltirib chiqarishi mumkin. LEDning to'g'ridan-to'g'ri yorug'ligi porlashni keltirib chiqarishi mumkin, shu bilan birga optik ishlov berishning etarli emasligi o'q naqshlari bo'ylab notekis yoritishga olib kelishi mumkin. Haddan tashqari konsentrlangan yorug'lik signal atrofida kiruvchi yorug'lik emissiyasini ham oshirishi mumkin. Shu bilan birga, LED svetoforlari tashqi muhitda uzluksiz ishlaydi, bu erda issiqlik to'planishi, kuchlanishning o'zgarishi va elektr kuchlanishi uzoq muddatli ishlashga ta'sir qilishi mumkin.

Yuqori oqimli qizil strelka svetofori bu masalalarga katta o'lchamli LED yorug'lik manbai, uch qatlamli optik ishlov berish, doimiy oqim quvvat manbai, kuchlanishdan himoya qilish va tashqi issiqlik tarqalishining kombinatsiyalangan dizayni orqali yondashadi. Yorqinlikni yagona ishlash mezoni sifatida ko'rib chiqish o'rniga, optik va elektr tizimlar yorug'lik qanday hosil bo'lishini, taqsimlanishini va ish paytida saqlanishini nazorat qilish uchun birgalikda ishlaydi.

Ko'proq yagona o'qni yoritish uchun uch qatlamli optik ishlov berish

Optik tizim yuqori oqimli qizil strelka svetoforining eng muhim qismlaridan biridir, chunki LEDning o'zi o'qning yakuniy ko'rinishini aniqlamaydi. Chiqarilgan nuqta nuri ko'rish yuzasiga etib borgunga qadar qayta ishlanishi kerak.

Yuqori oqimli qizil/sariq/yashil strelka svetoforida ikkilamchi linza, Fresnel linzasi va optik niqobni o‘z ichiga olgan uch qatlamli optik strukturadan foydalaniladi. Ushbu komponentlar katta o'lchamli LED yorug'lik manbai tomonidan yaratilgan yorug'likni tarqatish va qayta yo'naltirish uchun optik ishlov berishning turli bosqichlarini amalga oshiradi.

Ikkilamchi linzalar LED nuqta manbasini qanday qayta ishlaydi

Birinchi bosqichda LED manbasi chiqaradigan yorug'likni qayta ishlash uchun ikkinchi darajali linzalar qo'llaniladi. Yuqori oqimli LED nisbatan kichik emissiya maydonidan konsentrlangan yorug'likni yaratishi mumkin. Agar bu yorug'lik to'g'ridan-to'g'ri ko'rish yuzasiga qarab harakatlanishi mumkin bo'lsa, natijada bir xil yoritilgan o'q emas, balki konsentratsiyalangan yorug'lik mintaqasi bo'lishi mumkin.

Ikkilamchi linzalar ushbu konsentrlangan chiqishni boshqarish uchun qo'shimcha optik bosqichni ta'minlaydi. Chiqarilgan yorug'likni qayta yo'naltirish va tarqatish orqali u keyingi optik elementlar uchun yorug'lik taqsimotini tayyorlashga yordam beradi.

Bu o'q signali uchun ayniqsa muhimdir, chunki maqsad shunchaki yorqin nuqta yaratish emas. O'qning to'liq shakli vizual ravishda ajralib turishi kerak, yorug'lik mo'ljallangan displey maydoni bo'ylab taqsimlanadi.

Nurni taqsimlash va qayta fokuslash uchun Fresnel linzalari

Fresnel linzalari optik ishlov berish tizimining yana bir muhim qismini tashkil qiladi. Uning tuzilishi taqqoslanadigan optik funktsiyaning an'anaviy linzalari bilan bog'liq jismoniy qalinlikni talab qilmasdan optik boshqarish imkonini beradi.

Ushbu transport signali ilovasida Fresnel linzalari dastlabki optik ishlov berish bosqichidan keyin yorug'likni qayta taqsimlash va qayta yo'naltirishda ishtirok etadi. Optik tizim yorug'lik yo'lini bosqichma-bosqich o'zgartiradi, natijada chiqish kerakli ko'rish maydoniga taqsimlanishi mumkin.

Yo'l harakati signalini sotib olish uchun bu farq muhim ahamiyatga ega. Tegishli optik dizayn faqat LED chiqishi bilan emas, balki natijada yorug'lik taqsimoti va sirt bir xilligi bilan baholanishi kerak. Shuning uchun Fresnel linzalari konsentrlangan LED emissiyasini boshqariladigan signal chiqishiga aylantiradigan umumiy optik mexanizmning bir qismidir.

Ok naqshini boshqarish uchun optik niqob

Optik niqob oxirgi yorug'lik naqshini nazorat qilishning yana bir bosqichini ta'minlaydi. Ikkilamchi ob'ektiv va Fresnel linzalari bilan birgalikda u qayta ishlangan yorug'likni mo'ljallangan signal displeyiga aylantirishga yordam beradi.

Natijada izolyatsiyalangan yorqin nuqtalar hukmron bo'lgan o'qdan ko'ra bir xil sirt yorug'lik chiqishi. Bu, ayniqsa, o'ngga burilish signallari uchun to'g'ri keladi, bu erda o'q va milning to'liq yo'nalish ko'rsatkichi sifatida vizual ravishda ajralib turishi kerak.

Shunday qilib, uch qatlamli optik ishlov berish tizimini ketma-ketlik sifatida tushunish mumkin:

LED nuqta manbai → ikkilamchi optik ishlov berish → Fresnel yorug'ligini taqsimlash va qayta yo'naltirish → optik niqoblash → bir xil sirt yorug'lik chiqishi

Ushbu yondashuv, shuningdek, to'g'ridan-to'g'ri nuqta manbai emissiyasi bilan bog'liq porlashni kamaytirishga yordam beradi. Yorug'likni ko'rish yuzasiga yetguncha qayta ishlash orqali tizim to'g'ridan-to'g'ri to'g'ridan-to'g'ri emissiyani kamaytirishi va kiruvchi yorug'lik taqsimotini boshqarishi mumkin, bu porlash va yorug'lik ifloslanishini yumshatishga yordam beradi.

Qizil o'ng strelka svetofor: yorug'lik manbai va elektr tizimi

Qizil o'ng strelka svetoforining optik ishlashi ob'ektiv yig'ilishidan ko'ra ko'proq narsaga bog'liq. LED manbai va quvvat manbai optik tizim ishlash uchun zarur bo'lgan elektr va yorug'lik kiritishni qanchalik izchil qabul qilishini aniqlaydi.

High Flux dizayni kam yorug'lik susayishi va yuqori yorug'lik samaradorligi bilan katta o'lchamli LED yorug'lik manbasidan foydalanadi. Maqsad shunchaki signalning nominal yorqinligini oshirish emas. Mavjud yorug'lik chiqishi samarali qayta ishlanishi va strelkali displey bo'ylab taqsimlanishi uchun mos yorug'lik manbai optik tuzilma bilan birga ishlashi kerak.

Bu yuqori oqimli o'q signali va an'anaviy nuqta-manba signali o'rtasida muhim farqni yaratadi. An'anaviy dizayn alohida LED nuqtalarining kontsentrlangan emissiyasiga ko'proq bog'liq bo'lishi mumkin, bu erda tasvirlangan yuqori oqimli dizayn esa katta o'lchamli LED manbasini bir nechta optik ishlov berish bosqichlari bilan birlashtiradi.

Xarid qilish guruhlari uchun tegishli savol shunchaki emas:

"LED qanchalik yorqin?"

Foydaliroq baholash:

"LED chiqishi qanchalik samarali tarzda bir xil va taniqli o'q naqshiga aylantiriladi?"

Bu yorug'lik samaradorligini to'g'ridan-to'g'ri strelka ko'rinishi, yorug'lik taqsimoti va kesishish ilovalari bilan bog'laydi.

AC 90–264V keng kuchlanishli doimiy oqim quvvat manbai

Yo'l harakati signallari ta'minot zo'riqishida to'liq barqaror bo'lmagan elektr muhitida ishlashi mumkin. Yuqori oqimli strelka svetofori AC 90–264V keng kuchlanishli doimiy oqim quvvat manbaidan foydalanadi.

Kirish kuchlanishining keng diapazoni elektr ta'minoti tizimiga o'zining belgilangan ish diapazonida keng ko'lamli AC kirish sharoitlarini joylashtirish imkonini beradi. Doimiy oqim dizayni ham muhimdir, chunki LED xarakteristikalari yorug'lik manbasiga etkazib beriladigan oqim bilan chambarchas bog'liq.

Chorrahada uzluksiz ishlaydigan svetofor uchun boshqariladigan oqimni saqlab turish doimiy elektr ishini ta'minlashning bir qismidir. Shuningdek, u LED va optik tizimni elektr ta'minotini mustaqil komponent sifatida ko'rib chiqishdan ko'ra, o'rnatilgan birlik sifatida ishlashga imkon beradi.

4000V kuchlanishdan himoya qilish

Tashqi svetofor uskunalari ham elektr o'tish davriga ta'sir qilishi mumkin. Belgilangan 4000V kuchlanish himoyasi elektr ta'minoti dizayni doirasida yuqori kuchlanishli kuchlanish sharoitidan himoya chorasini ta'minlaydi.

Buni svetofor har bir elektr hodisasiga qarshi immunitetga ega degan ma'noni anglatmaslik kerak. Aksincha, belgilangan kuchlanishdan himoya qilish qobiliyati mahsulotning dizayn spetsifikatsiyalari doirasida kuchlanish sharoitida ishlash barqarorligini yaxshilash uchun mo'ljallangan elektr himoyasi arxitekturasining bir qismidir.

Yo'l harakati muhandisligi pudratchilari va harakatni boshqarish bo'limlari uchun kuchlanishdan himoyalanish kirish kuchlanish diapazoni, doimiy oqim ishlashi va umumiy quvvat manbai konfiguratsiyasi bilan bir qatorda tekshirishga arziydigan texnik parametrdir.

Issiqlik boshqaruvi: Nima uchun LED svetoforlari samarali issiqlik tarqalishiga muhtoj

LED samaradorligi issiqlik boshqaruviga bo'lgan ehtiyojni bartaraf etmaydi. Uzluksiz ishlash jarayonida LED tizimiga etkazib beriladigan elektr energiyasining bir qismi issiqlikka aylanadi. Agar issiqlik yorug'lik manbasidan va uning atrofidagi qismlardan samarali ravishda uzatilmasa, harorat uzoq muddatli ish sharoitida muhim omilga aylanishi mumkin.

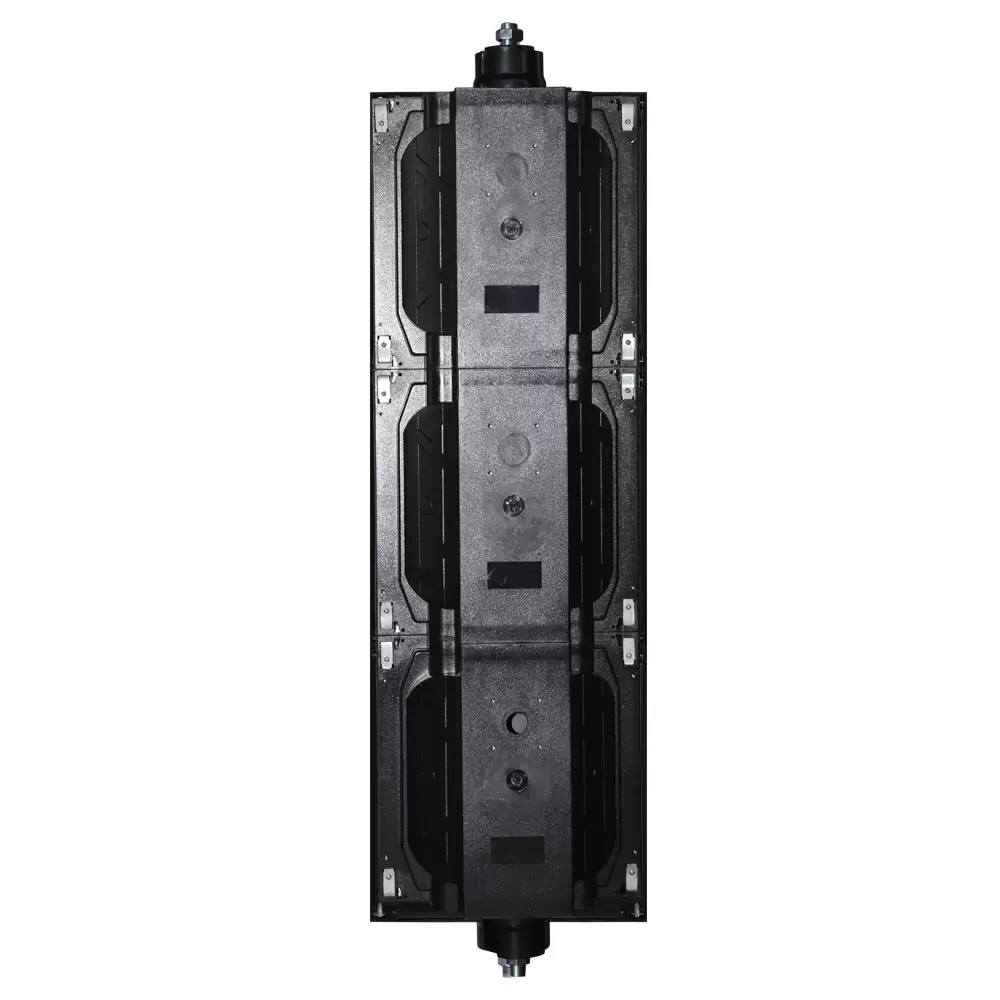

Yuqori oqimli strelka svetofori konstruktiv dizaynining bir qismi sifatida tashqi issiqlik tarqalish modulini o'z ichiga oladi.

Tashqi issiqlik tarqalishining maqsadi issiqlikni ichki yorug'lik manbasidan va quvvat bilan bog'liq qismlardan uzoqlashtirishni yaxshilashdir. Bu tashqi makonda uzluksiz ishlash uchun mo'ljallangan svetofor uchun yanada mosroq issiqlik boshqaruv yo'lini yaratadi.

Issiqlik boshqaruvini alohida baholashdan ko'ra, LED va quvvat manbai bilan birgalikda ko'rib chiqish kerak.

Operatsion munosabatlarni quyidagicha umumlashtirish mumkin:

Katta o'lchamli LED → boshqariladigan oqim → yorug'lik ishlab chiqarish va issiqlik ishlab chiqarish → tashqi issiqlik tarqalishi → yanada barqaror ish sharoitlari

Keyin optik tizim mavjud yorug'lik strelkali displey bo'ylab qanday taqsimlanishini aniqlaydi.

Shuning uchun strelka svetoforini faqat uning LED spetsifikatsiyasiga ko'ra tanlash to'liq bo'lmagan tasvirni berishi mumkin. Yorug'lik manbai, haydovchi, optik komponentlar va termal tuzilma ulangan tizimni tashkil qiladi.

O'q svetoforini tanlashda xarid guruhlari nimani baholashi kerak

Chet eldagi svetofor xaridorlari, yo'l harakati muhandisligi pudratchilari, transport boshqaruvi bo'limlari va intellektual transport tizimining integratorlari uchun bir nechta texnik parametrlarni birgalikda ko'rib chiqish kerak.

1. Ok naqsh bir xilligi

O'qni alohida LED nuqtalari to'plami sifatida emas, balki to'liq yoritilgan naqsh sifatida baholash kerak. Yorug'lik manbai, ikkilamchi linzalar, Fresnel linzalari va optik niqob o'rtasidagi munosabatlar sirt yorug'lik bir xilligiga bevosita ta'sir qiladi.

2. Nurning tarqalishi

Yorug'lik taqsimoti chiqarilgan yorug'likning mo'ljallangan displey maydoni bo'ylab qanchalik samarali tarqalishini aniqlaydi. Konsentrlangan nuqta manbasi bir xil o'q hosil qilmasdan kuchli mahalliy yorqinlikni keltirib chiqarishi mumkin.

Shuning uchun optik tizimni yakuniy chiqish modeliga va mo'ljallangan kesishuv qo'llanilishiga qarab baholash kerak.

3. Yorug'lik samaradorligi

Yorug'lik samaradorligini optik foydalanish bilan birga hisobga olish kerak. Yuqori oqimli LED manbai faqat optik tizim o'z chiqishini samarali qayta ishlash va tarqatish mumkin bo'lganda foydali bo'ladi.

4. Yorqinlikni boshqarish

Konsentrlangan nuqta manbalaridan to'g'ridan-to'g'ri emissiya porlashni keltirib chiqarishi mumkin. Ikkilamchi optik ishlov berish, Fresnel yorug'lik taqsimoti va optik niqoblash konsentrlangan emissiyani nazorat qilish va boshqariladigan sirt chiqishini ishlab chiqarish mexanizmlarini ta'minlaydi.

5. Issiqlik boshqaruvi

Tashqi issiqlik tarqalishi, ayniqsa, doimiy ishlash uchun mo'ljallangan svetoforlarga tegishli. Xaridorlar faqat LED spetsifikatsiyasiga qarashdan ko'ra, yorug'lik manbasidan va tegishli komponentlardan issiqlik qanday uzatilishini tekshirishlari kerak.

6. Kirish kuchlanish diapazoni va doimiy oqim haydovchisi

AC 90–264V kirish diapazoni va doimiy oqim quvvat manbai turli kesishgan quvvat muhitlarida elektr mosligi va ish barqarorligini baholashda hisobga olinishi kerak.

7. To'lqinli kuchlanishdan himoya qilish

Belgilangan 4000V kuchlanish himoyasi tashqi transport signallari ilovalari uchun yana bir muhim elektr dizayn parametridir. Xaridorlar himoya spetsifikatsiyasini tasdiqlashlari va u qanday shartlarni hal qilish uchun mo'ljallanganligini tushunishlari kerak.

Qizil o'ng strelka svetofori va yuqori oqimli strelka dizayni o'rtasida tanlash

Qizil o'ng strelka svetofori juda aniq aloqa funktsiyasini bajarishi kerak: o'ngga burilish harakati ko'rsatilgan harakatni boshqarish holatiga bog'liqligini aniq ko'rsating.

Shu sababli, baholash faqat LED komponentidan emas, balki to'liq optik chiqishdan boshlanishi kerak.

Yuqori oqimli qizil strelkali svetofor katta o'lchamli LED yorug'lik manbasini uch qatlamli optik ishlov berish bilan birlashtiradi, bu nuqta manba emissiyasidan sirt yorug'lik chiqishiga o'tishni nazorat qiladi. Ikkilamchi linzalar, Fresnel linzalari va Optik niqoblar integratsiyalashgan optik tizim sifatida ishlaydi, tashqi issiqlik tarqalish moduli, keng kuchlanishli doimiy oqim quvvat manbai va belgilangan kuchlanishdan himoyalanish asosiy elektr va termal masalalarni hal qiladi.

Ushbu tizim darajasidagi yondashuv, ayniqsa, svetoforlar uzluksiz ishlashi va turli xil atrof-muhit va elektr sharoitlarida taniqli yo'nalish ko'rsatkichini saqlab turishi kerak bo'lgan chorrahalarga tegishli.

Loyihaga asoslangan xaridlar uchun xaridorlar faqat alohida mahsulot spetsifikatsiyalariga tayanmasdan, ishlab chiqaruvchining to'ldirilgan svetofor ilovalari va mahsulot portfelini ham baholashlari mumkin. FAMA svetofor mahsulotlari va aqlli signalni boshqarish va tegishli trafik ilovalarini qamrab oladigan aqlli transport echimlarini taqdim etadi.

FAMA - Xitoyning svetofor chiroqlari sanoatidagi yetakchi korxona

FAMA svetofor mahsulotlari va loyiha ilovalari haqida koʻproq maʼlumot olish uchun xaridorlar uning mahsulot portfelini va loyiha ilovalarini koʻrib chiqishlari mumkin .

Xulosa: To'liq optik va elektr tizimini baholang

O'q svetoforining ishlashini faqat LED yorqinligi bilan aniqlash mumkin emas. O'qni aniqlash yorug'lik manbai, optik tuzilma, quvvat manbai va issiqlik tizimining qanchalik samarali ishlashiga bog'liq.

Qizil o'ng strelka svetofori uchun xarid guruhlari o'q naqshlarining bir xilligi, yorug'lik taqsimoti, yorug'lik samaradorligi, porlashni nazorat qilish va qo'llash shartlariga alohida e'tibor berishlari kerak. Yuqori oqimli qizil strelka svetofori uchun baholashda qo'shimcha ravishda katta o'lchamli LED yorug'lik manbai, uch qatlamli optik ishlov berish, tashqi issiqlik tarqalishi, AC 90-264V doimiy oqim quvvat manbai va 4000V kuchlanishdan himoya qilish o'rtasidagi munosabatni hisobga olish kerak.

Shuning uchun amaliy tanlov jarayoni o'lchanadigan dizayn xususiyatlariga va amaldagi qo'llash muhitiga qaratilishi kerak. To'liq optik, elektr va issiqlik arxitekturasini o'rganib chiqib, svetofor xaridorlari va muhandislik pudratchilari strelka svetoforining ma'lum bir chorraha loyihasiga mos kelishini texnik jihatdan asoslanganroq baholashlari mumkin.
