Ishonchli o'tish uchun past quvvatli piyoda svetofor moduli

Piyoda svetoforining vazifasi oddiy: odamlar qachon o'tishi mumkinligini aniq va doimiy ko'rsatib berish. Biroq, bu ko'rsatkich ortidagi muhandislik muhimroq bo'ladi, chunki signal ko'p yillar davomida gavjum chorrahalarda ochiq havoda ishlaydi. Muvaffaqiyatsiz LED signalning ko'rinishiga ta'sir qilishi mumkin, beqaror haydovchi oqimi LED komponentlariga keraksiz stressni keltirib chiqarishi mumkin va quvvatni samarasiz konvertatsiya qilish minglab soatlarda ish haqini oshiradi. Komponentlarning tez-tez ishdan chiqishi, shuningdek, faol yo'llar atrofida ko'proq tekshiruvlar, texnik tashriflar va almashtirish ishlarini anglatadi.

Yo'l harakati muhandislari, yo'l infratuzilmasi xaridorlari va intellektual transport tizimining integratorlari uchun asosiy savol piyodalar svetoforining zavoddan chiqqanda qanchalik yorqinligi emas. Ayrim komponentlar qariganda yoki ishlamay qolganda modul o'zini qanday tutishi, elektr quvvatidan qanchalik samarali foydalanishi va chorrahada boshqa uskunalar bilan qanchalik yaxshi ishlashidir.

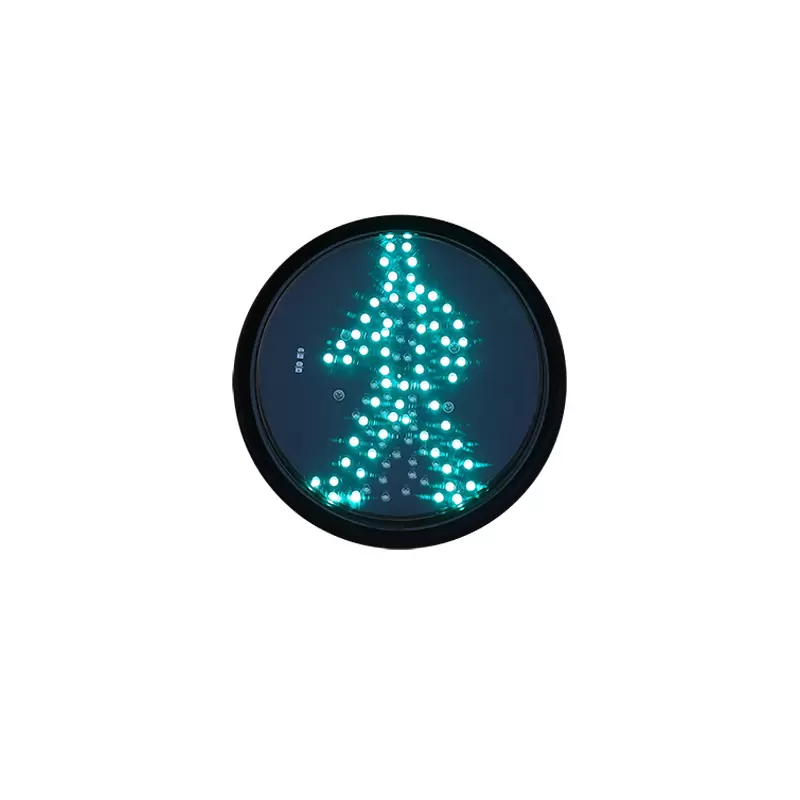

FAMA ning kam quvvatli piyoda svetofor moduli ushbu amaliy fikrlar asosida ishlab chiqilgan. Yig'ma yorug'lik taxtasi, linzalar, quvvat manbai, chiroq idishi va piyodalar o'tish signallarini qo'llash uchun tegishli tarkibiy qismlarni o'z ichiga oladi. Modul 200 mm va 300 mm konfiguratsiyalarda mavjud va piyodalar signalini ko'rsatish uchun LED yoritgichidan foydalanadi.

Jadvalda "energiyani tejovchi svetofor" kabi umumiy da'vodan ko'ra dastlabki tanlov uchun foydaliroq asos mavjud. Loyihada haqiqiy energiya iste'moli hali ham ish rejimiga, signal vaqtiga, o'rnatish shartlariga va o'rnatilgan birliklar soniga bog'liq bo'ladi.

Mesh sxemasi dizayni: LED nosozliklarini izolyatsiya qilish nima uchun muhim?

Mahalliy komponentning nosozligi displeyning katta qismiga ta'sir qilganda an'anaviy LED qatori parvarishlash muammosiga aylanishi mumkin. Piyoda signali uchun hatto nisbatan kichik g'ayritabiiy maydon ham yoritilgan yurish yoki tik turgan figurani bir xil ko'rinishga olib kelishi mumkin.

Kam quvvatli piyodalar uchun svetofor moduli to'r sxemasi dizayni bilan boshqacha yondashuvni oladi. Mahsulot dizayniga ko'ra, individual LED yoritgichi ishlamay qolganda, kontaktlarning zanglashiga olib keladigan nuqta avtomatik ravishda ajratiladi, shunda qolgan LED boncuklari ishlashni davom ettiradi. Maqsad, muvaffaqiyatsiz LED ko'rinmas holga kelishini da'vo qilish emas; aksincha, bu nosozlikning elektr ta'sirini cheklaydi va umumiy displeyni saqlab qolishga yordam beradi.

Bu juda muhim, chunki piyoda signallari modulni almashtirish har doim ham oddiy ustaxona vazifasi bo'lmagan joylarda o'rnatiladi. Texnik xizmat ko'rsatish guruhi jonli yo'lning yonidagi jihozlarga kirishi, harakatni nazorat qilishni tashkil etishi va eng yuqori davrlardan tashqari ishni rejalashtirishi kerak bo'lishi mumkin. Mahalliylashtirilgan LED ishdan chiqishi darhol to'liq yorug'lik taxtasini almashtirishni talab qilmasa, amaliy parvarishlash yuki kamroq bo'lishi mumkin.

Texnik xizmat ko'rsatish nuqtai nazaridan, to'r sxemasi dizayni bir nechta amaliy afzalliklarni beradi:

• Qolgan LED boncuklariga avtomatik ravishda ta'sir qilish o'rniga bitta LED chiroq boncuk etishmovchiligi izolyatsiya qilinadi.

• Yorug'lik taxtasining ko'p qismi mahalliy nosozlikdan keyin ishlashni davom ettirishi mumkin.

• Umumiy piyoda belgisi yanada barqaror displey effektini saqlab qolishi mumkin.

• Xizmat guruhlari mahalliylashtirilgan LED nosozliklarini kengroq quvvat yoki haydovchi nosozliklaridan ajrata oladi.

• Faqat bitta ishlamay qolgan LED tufayli butun yorug'lik taxtasini almashtirish xavfi kamayishi mumkin.

Xuddi shu dizayn printsipi umumiy savolga javob berishga yordam beradi: Nima uchun piyodalar svetoforida LED nosozliklarini izolyatsiya qilish muhim? Ishonchlilik nafaqat nosozliklarning oldini olishdir. Bu, shuningdek, komponent oxir-oqibat ishdan chiqqanida oqibatlarini nazorat qilish haqida.

Chorraha operatori uchun bu farq hayot aylanishiga xizmat ko'rsatishga ta'sir qilishi mumkin. Izolyatsiya qilingan LED ishlamay qolganidan keyin barqaror vizual ko'rsatkichni ta'minlashda davom etuvchi signal kichik komponentning ishdan chiqishi ancha katta displey muammosini keltirib chiqaradigandan ko'ra ko'proq amaliy nosozlikka bardoshlilikni taklif qilishi mumkin.

Quvvat samaradorligi faqat LEDdan emas, balki haydovchidan boshlanadi

Uzoq vaqt davomida uzluksiz ishlaydigan kesishma uchun elektr ishlashidagi kichik farqlar to'planadi. Shuning uchun quvvat manbai va LED drayveri LEDning o'zi kabi e'tiborga loyiqdir.

FAMA moduli 0,98 gacha quvvat koeffitsientiga ega bo'lgan mustaqil ravishda ishlab chiqilgan evro standartidagi quvvat manbaidan foydalanadi. Shuningdek, u LED qatori uchun boshqariladigan ish oqimini saqlab turish uchun doimiy oqim qo'zg'aysan texnologiyasini qo'llaydi.

Modulni baholashda uchta elektr xarakteristikalari ayniqsa muhimdir:

• Elektr ta'minoti samaradorligi: o'zgaruvchan tokni doimiy tok quvvatiga o'tkazishda keraksiz energiya yo'qotishlarini kamaytiradi.

• 0,98 gacha quvvat koeffitsienti: belgilangan ish sharoitida haqiqiy quvvat va ko'rinadigan quvvat o'rtasidagi qulay munosabatni ko'rsatadi.

• Doimiy oqim drayveri: LED yukini to'g'ridan-to'g'ri nazoratsiz oqim o'zgarishiga bog'liq bo'lishiga ruxsat berish o'rniga LED ish oqimini tartibga soladi.

Ushbu parametrlarni bir-birining o'rnini bosadigan deb hisoblamaslik kerak. Yuqori quvvat omili chiroqning nominal quvvatining atigi 2% iste'mol qilishini anglatmaydi va uni to'g'ridan-to'g'ri 98% energiya tejaydigan ko'rsatkich sifatida taqdim etmaslik kerak. Haqiqiy elektr energiyasini iste'mol qilish chiroqning ish kuchi va kesishishning ish jadvalidan baholanishi kerak.

FAMA o'zining piyoda modullari uchun maxsus quvvat ko'rsatkichlarini taqdim etadi. 200 mm versiyasi statik qizil uchun ≤6 Vt, dinamik yashil uchun ≤5 Vt va statik yashil uchun ≤5 Vt da belgilangan. 300 mm versiyasi uchun mos keladigan raqamlar mos ravishda ≤7 Vt, ≤6 Vt va ≤6 Vt.

Bu xarid guruhlariga bir nechta chorrahalarda kutilayotgan operatsion iste'molni hisoblash uchun o'lchanadigan boshlang'ich nuqtani beradi.

Nima uchun doimiy oqim haydash muhim?

LED chiqishi va elektr kuchlanishi ish oqimi bilan chambarchas bog'liq. Doimiy oqim drayveri oqimning o'zgaruvchan elektr sharoitlari bilan o'zgarishiga ruxsat berishdan ko'ra, LED yukiga berilgan oqimni tartibga solish uchun mo'ljallangan.

Piyoda svetofori uchun bu LED qatori uchun ko'proq boshqariladigan ish muhitini ta'minlaydi. FAMA barqaror ish oqimini saqlab turish, LED xizmat muddatini qo'llab-quvvatlash va keyingi texnik talablarni kamaytirish uchun modul dizaynining bir qismi sifatida doimiy oqim haydovchisini belgilaydi.

Mahsulot spetsifikatsiyasida LEDning ishlash muddati ≥100,000 soatni tashkil qiladi. Buni svetoforning har bir to'liq yig'ilishi texnik xizmat ko'rsatmasdan roppa-rosa 100 000 soat ishlashiga kafolat emas, balki ishlab chiqaruvchi tomonidan belgilangan LED xizmat muddati sifatida tushunish kerak. Haqiqiy maydonning ishlash muddati harorat, elektr sharoitlari, o'rnatish, atrof-muhit ta'siri va boshqa omillarga bog'liq bo'lishi mumkin.

Bu farq piyoda svetofor yetkazib beruvchilarini solishtirishda muhim ahamiyatga ega. LEDning uzoq umr ko'rish muddati faqat elektr va mexanik dizayn LEDlar uchun mos ish muhitini ta'minlagan taqdirdagina foydali bo'ladi.

Haqiqiy kesishishda THD va EMC masalasi

Piyoda svetofori elektr izolyatsiyasida ishlamaydi. Zamonaviy chorrahada avtomobil signallari boshlari, piyodalar signallari, ortga hisoblash displeylari, svetofor boshqaruvchilari, aniqlash uskunalari, aloqa moslamalari va boshqa elektron tizimlar bo'lishi mumkin.

Bu elektromagnit moslashuvni ikkilamchi spetsifikatsiya emas, balki muhandislik nuqtai nazariga aylantiradi.

FAMA kam quvvatli piyodalar svetofor moduli Yevropa elektromagnit moslik talablariga javob berishini va umumiy garmonik buzilishni 10% dan past bo'lishini bildiradi. Belgilangan dizayn maqsadi chorrahada elektr tarmog'i va boshqa uskunalar bilan shovqinlarni kamaytirishdir.

Elektromagnit moslashuv transport signalining ishonchliligiga qanday ta'sir qiladi?

Amaliy ma'noda, yaxshi EMC ishlashi elektron qurilmaning boshqa jihozlar bilan istalmagan elektr shovqinlarini yaratmasdan yoki haddan tashqari himoyasiz bo'lib yashashiga yordam beradi. Pastki harmonik buzilish, shuningdek, ta'minot tizimiga kiritilgan ideal bo'lmagan oqim komponentlarini kamaytirishga yordam beradi.

Bir xil elektr infratuzilmasiga ega bo'lgan bir nechta elektron qurilmalar bilan kesishish uchun ushbu xususiyatlarni nazorat qilish prognoz qilinadigan ish muhitini saqlash uchun foydali bo'lishi mumkin. Bu faqat 10% dan past THD shovqinsiz o'rnatishni kafolatlaydi degani emas. Yakuniy EMC ishlashi, shuningdek, simlar, topraklama, quvvat sifati, yaqin atrofdagi uskunalar, o'rnatish amaliyoti va tizim darajasidagi dizaynga bog'liq.

Bu, ayniqsa, aqlli transport tizimining integratorlari uchun to'g'ri keladi. Piyoda signallari, avtomobil signallari, kontrollerlar, detektorlar, aloqa uskunalari va boshqa qurilmalar birgalikda o'rnatilganda, elektr mosligi umumiy tizim ishonchliligining bir qismiga aylanadi.

Mahsulot spetsifikatsiyasidan loyiha darajasidagi qarorga qadar

Piyoda svetoforining qiymati to'liq ish tsikli bo'ylab ko'rilganda aniqroq bo'ladi.

Shuning uchun sotib olish to'g'risida qaror qabul qilishda dastlabki birlik narxidan ko'proq narsani hisobga olish kerak. Quyidagi savollar ko'pincha texnik baholashda foydaliroq bo'ladi:

• Agar bitta LED chiroq bo'lagi ishlamay qolsa nima bo'ladi?

• LED ish oqimi qanday tartibga solinadi?

• Turli xil signal holatlarida haqiqiy chiroq kuchi qanday?

• Haydovchi qanday quvvat omili va THD qiymatlariga erishadi?

• Modul chorrahadagi elektr muhit bilan qanday o'zaro ta'sir qiladi?

• Xizmat guruhlari modulni keraksiz aralashuvlarsiz almashtira oladimi yoki xizmat ko'rsata oladimi?

FAMA ning loyiha portfeli turli infratuzilma muhitlarida qo'llaniladigan svetofor uskunalari misollarini taqdim etadi. Uning Perudagi LED svetofor loyihasi, masalan, quyosh tizimi, simsiz boshqaruvchilar va ustunlar bilan birga svetoforlarni o'z ichiga olgan. Loyiha tavsifi LED texnologiyasi, optik ishlash, atrof-muhitni muhofaza qilish va kengroq trafik infratuzilmasi bilan integratsiyani ta'kidlaydi.

Bu nima uchun piyodalar svetoforining moduli mo'ljallangan o'rnatish muhitidan mustaqil ravishda baholanmasligi kerakligini ko'rsatadi. Elektr ta'minoti, kontrollerning muvofiqligi, atrof-muhitga ta'sir qilish, optik ishlash va texnik xizmat ko'rsatishga kirish yakuniy tizimga ta'sir qiladi.

Piyodalar svetoforlari belgilari va modullarini baholovchi xaridorlar uchun FAMA loyiha portfeli transport infratuzilmasi ilovalari misollarini taqdim etadi, uning Svetofor moduli mahsulot assortimenti turli modulli signal konfiguratsiyalarini qamrab oladi.

FAMA - Xitoyning svetofor chiroqlari sanoatining etakchi korxonasi ushbu mahsulot darajasidagi dizaynlarni kengroq svetofor va aqlli transport echimlari bilan birlashtiradi.

Kam quvvatli piyoda svetoforlari haqida umumiy savollar

Kam quvvatli piyodalar svetofori nima?

Bu nisbatan past elektr iste'moli bilan kerakli vizual ko'rsatkichni ta'minlash uchun mo'ljallangan piyoda signalidir. FAMA ning kam quvvatli piyodalar svetofor moduli LED yoritgichidan, mustaqil ravishda ishlab chiqilgan quvvat manbaidan, doimiy oqim drayveri va tarmoqli sxemasidan foydalanadi. Uning nashr etilgan chiroq kuchi modul o'lchamiga va signal holatiga qarab o'zgaradi.

Piyoda svetofor moduli energiya sarfini qanday kamaytiradi?

Energiya iste'moli LED yuki, haydovchining samaradorligi, ish jadvali va elektr dizaynidan ta'sirlanadi. FAMA moduli kam chiroq quvvatini evro standartidagi quvvat manbai va 0,98 gacha quvvat koeffitsienti bilan birlashtiradi. Bu xususiyatlar har qanday bitta parametrni energiyani tejash chorasi sifatida ko'rib chiqish o'rniga birgalikda baholanishi kerak.

LED ishlamay qolganda nima bo'ladi?

To'r sxemasi dizayni muvaffaqiyatsiz LED nuqtasini avtomatik ravishda izolyatsiya qilish uchun mo'ljallangan bo'lib, qolgan LED boncuklari ishlashni davom ettirishga imkon beradi va umumiy displey effektini saqlab qolishga yordam beradi.

Piyoda svetofori qancha vaqt ishlaydi?

FAMA ushbu modul uchun ≥100 000 soatlik LEDning ishlash muddatini belgilaydi. To'liq tizimning ishlash muddati har xil bo'lishi mumkin, chunki elektr ta'minoti, uy-joy, atrof-muhit sharoitlari, o'rnatish sifati va boshqa komponentlar ham maydon ishlashiga ta'sir qiladi.

Nima uchun doimiy oqim haydash muhim?

Doimiy oqim haydash LED ish oqimini tartibga soladi va ko'proq boshqariladigan elektr ish holatini ta'minlaydi. Bu barqaror ishlashni qo'llab-quvvatlaydi va LED qatoriga qo'shimcha elektr kuchlanishini keltirib chiqaradigan keraksiz oqim o'zgarishining oldini olishga yordam beradi.

Elektromagnit moslashuv transport signalining ishonchliligiga qanday ta'sir qiladi?

Yo'l signallari boshqa elektron qurilmalar bilan birga ishlaydi. Boshqariladigan garmonik buzilish va tegishli EMC xususiyatlariga ega dizayn kiruvchi elektr shovqinlarini kamaytirishga yordam beradi. FAMA ushbu modul uchun THD ni 10% dan past bo'lishini belgilaydi, shu bilan birga tizim darajasidagi EMCning haqiqiy ishlashi ham o'rnatish va atrofdagi elektr muhitiga bog'liq.

Piyoda signal modulini tanlashdan oldin xaridorlar nimani solishtirishlari kerak?

Kam quvvatli piyoda svetofor moduli faqat dastlabki xarid narxlarini solishtirish orqali tanlanmasligi kerak. Uzoq muddatli yo'l infratuzilmasi loyihalari uchun elektr arxitekturasi, nosozliklar harakati, operatsion iste'moli, komponentlarning kuchlanishi, EMC xususiyatlari va kutilayotgan texnik talablar o'rtasida yanada mazmunli taqqoslash amalga oshiriladi.

To'r sxemasi dizayni individual LED ishlamay qolganda nima sodir bo'lishini ko'rib chiqadi. Evro standartidagi elektr ta'minoti va 0,98 gacha bo'lgan quvvat koeffitsienti elektr samaradorligi xususiyatlarini hisobga oladi. Doimiy oqim drayveri boshqariladigan LED ish oqimini ta'minlaydi, THD esa 10% dan past bo'lsa va EMC dizayn manzili kengroq elektr muhitiga mos keladi.

Birgalikda bu xususiyatlar uzoq muddatli joylashtirish uchun piyoda svetoforini baholash uchun to'liqroq asos bo'lib xizmat qiladi. Yo'l harakati muhandislari, ta'minot guruhlari va aqlli transport tizimining integratorlari uchun maqsad oddiygina arzon narxlardagi signalni sotib olish emas. Elektr va elektr sxemasi dizayni barqaror piyoda ko'rsatkichlarini qo'llab-quvvatlay oladigan modulni tanlash, shu bilan birga energiya iste'moli, nosozlik oqibatlari va texnik xizmat ko'rsatish talablari butun ishlash muddati davomida nazorat ostida bo'ladi.
