Avtomobil uchun svetoforning teskari taymer: Sinxronizatsiyani yaxshilash uchun nuqta matritsasi
Kirish: Yo'l harakati signallari loyihalari ortga hisoblashdan tashqari nimani e'tiborga olishi kerak
Signalli chorrahadagi ortga hisoblash displeyi aniq maqsadga ega: u drayverlarga joriy signal fazasi bilan bog'liq qolgan vaqtni ko'rsatadi. Biroq, avtomobil uchun svetoforning orqaga sanash taymerining ishlashi raqamli raqamlar ko'rsatilishi mumkinligiga bog'liq.
Haqiqiy yo'l harakati loyihalarida xarid guruhlari va transport tizimining integratorlari bir vaqtning o'zida bir nechta texnik omillarni hisobga olishlari kerak. Ortga hisoblash raqamlari mo'ljallangan kuzatish masofasida etarlicha farqlanishi kerak, ko'rsatilgan qiymat svetoforni boshqarish moslamasi bilan sinxronlashtirilgan bo'lishi kerak va ortga hisoblash bloki chorrahada qo'llaniladigan boshqarish usuli bilan ishlashi kerak. Elektr shovqinlari, kuchlanishning o'zgarishi, chaqmoq chaqishi va kuchlanish hodisalari, ayniqsa, tashqi qurilmalarda uskunaning ishlashiga ta'sir qilishi mumkin.
An'anaviy segment tipidagi ortga hisoblash displeylari raqamli belgilarni shakllantirish uchun oldindan belgilangan yoritilgan segmentlardan foydalanadi. Ushbu yondashuv svetofor dasturlarida o'rnatilgan bo'lsa-da, loyiha talablari kattaroq raqamli tuzilmalarni va ko'proq konsentrlangan displey maydonini talab qilishi mumkin. Nuqtali matritsali teskari svetofor chiroq korpusiga o'rnatilgan LED nuqta-matritsali displeydan foydalanadi va raqamli displey dizayniga yana bir yondashuvni ta'minlaydi.
Svetoforni sotib oluvchilar, yo'l qurilishi bo'yicha pudratchilar va aqlli transport tizimi integratorlari uchun muhim savol shunchaki ortga hisoblash signali raqamlarni ko'rsatishi emas. Displey qanday qurilganligi, ortga hisoblash signali qanday aniqlangani va sinxronlashtirilgani, qurilmaning turli boshqaruv tizimlari bilan qanday bog'lanishi va o'zgaruvchan elektr sharoitlarida o'zini qanday tutishi ko'proq dolzarb savollardir.
Nuqta matritsali displey dizayni: Avtomobil uchun svetoforning orqaga sanash taymeri uchun displey tuzilishi nima uchun muhim

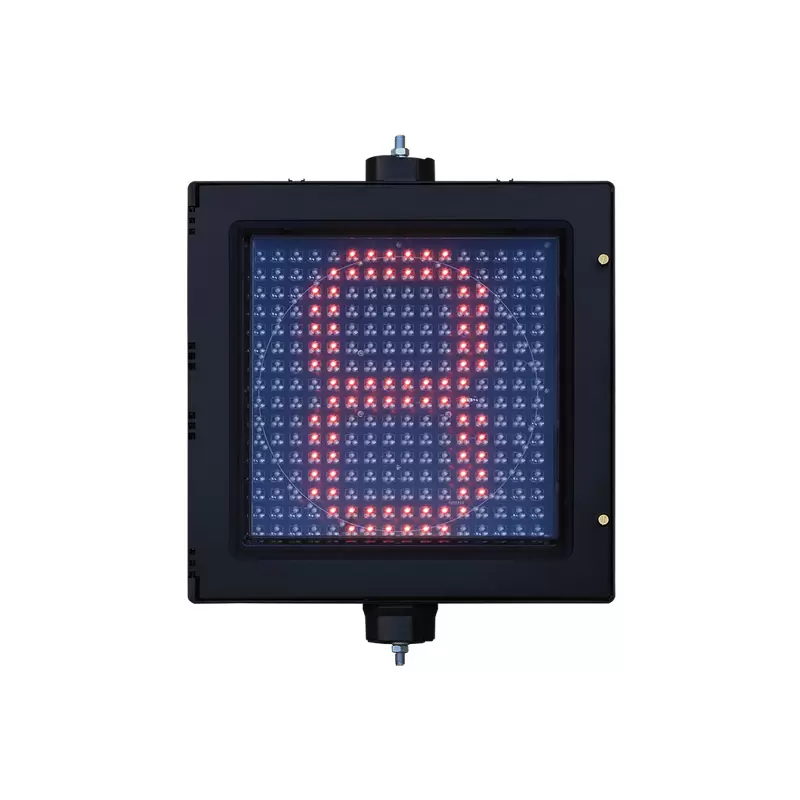

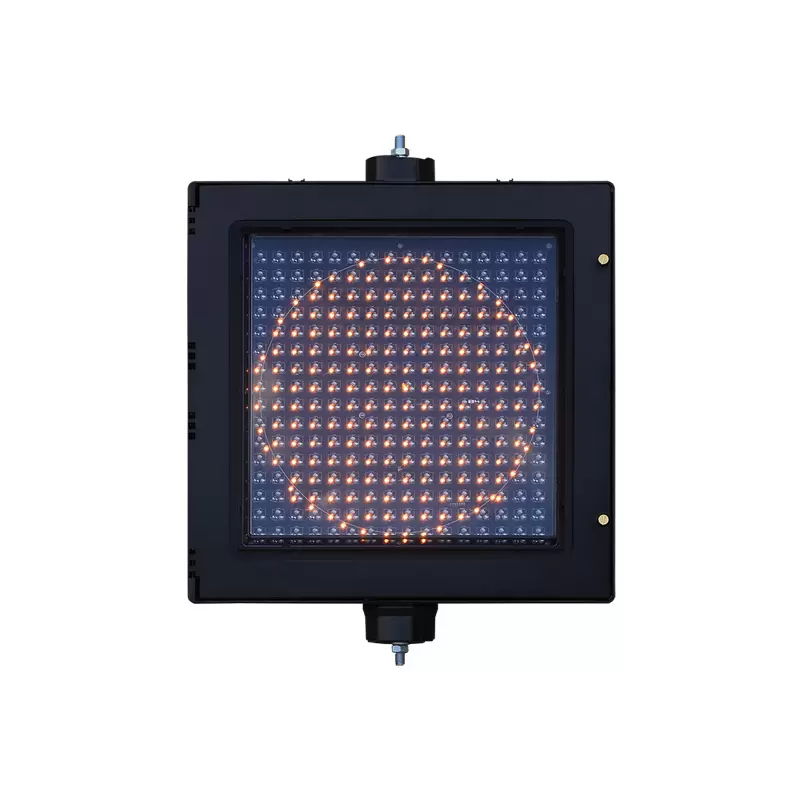

Nuqtali matritsali teskari svetofor LED nuqta matritsali displeyni to'g'ridan-to'g'ri chiroq korpusiga birlashtiradi. An'anaviy segmentlarning belgilangan to'plami orqali raqamlarni shakllantirish o'rniga, raqamli belgilar LED nuqtalari matritsasi orqali yaratiladi.
Ushbu struktura raqamli displeyni kattaroq va markazlashtirilgan vizual maydon bilan loyihalash imkonini beradi. Avtomobil uchun svetoforning teskari hisoblagichi uchun bu ayniqsa dolzarbdir, chunki haydovchilar odatda nazorat ostida yorug'lik sharoitida belgilangan masofadan signal displeyini kuzatmaydilar. Ko‘rish masofasi, kunduzgi yorug‘lik sharoiti, atrofdagi tirbandlik, yo‘l bo‘yidagi jihozlar va haydovchining e’tibori qolgan vaqt qanchalik tez tan olinishiga ta’sir qilishi mumkin.
Nuqta matritsali ortga sanash displeyi va an'anaviy segment tipidagi displey
Asosiy farq - bu raqamli belgilarning tuzilishi.
An'anaviy segment tipidagi ortga hisoblash displeyi har bir raqamni shakllantirish uchun ajratilgan segmentlardan foydalanadi. Shuning uchun uning displey geometriyasi oldindan belgilangan segment tuzilishi bilan chambarchas bog'liq. Nuqta matritsali displey matritsada joylashgan bir nechta LED nuqtalari orqali belgilarni hosil qiladi, bu esa raqamli displeyning chiroq korpusida ko'proq konsentratsiyalangan va potentsial kattaroq vizual maydonni egallashiga imkon beradi.
Yo'l harakati signallari loyihalari uchun bir nechta xususiyatlarni baholashga arziydi:
Mulohaza | Nuqta matritsasining ortga hisoblash ko'rsatkichi | Segment tipidagi an'anaviy displey |
Raqamli tuzilish | Matritsada joylashgan LED nuqtalari | Ruxsat etilgan yoritilgan segmentlar |
Raqamli tartib | Moslashuvchan matritsaga asoslangan belgilar shakllanishi | Segment konfiguratsiyasi bilan aniqlanadi |
Ko'rsatish maydoni | Kattaroq markazlashtirilgan raqamli maydon atrofida ishlab chiqilishi mumkin | Segmentni tartibga solish bilan chambarchas bog'liq |
Yorqinlikni taqsimlash | Yoritilgan nuqta matritsasi bo'ylab to'plangan | Alohida segmentlar bo'yicha taqsimlanadi |
Tan olish talablari | Matritsa dizayni, optik tuzilish va ko'rish shartlariga bog'liq | Segment hajmi, yorqinligi va ko'rish sharoitlariga bog'liq |
Bu nuqta matritsali displey har bir o'rnatishda avtomatik ravishda yaxshiroq ishlaydi degani emas. Haqiqiy ko'rish natijasi, shuningdek, LED konfiguratsiyasiga, optik dizaynga, yorqinlikni boshqarishga, chiroq korpusining tuzilishiga va o'rnatish holatiga bog'liq. Muayyan chorraha uchun ortga hisoblash signalini tanlashda bu omillar birgalikda baholanishi kerak.
Avtomobilga yo'naltirilgan ortga hisoblash ilovasi uchun maqsad qolgan vaqt haqidagi ma'lumotni haydovchidan murakkab vizual tuzilmani izohlashni talab qilmasdan aniqlashni osonlashtirishdir. Shunday qilib, kattaroq, konsentrlangan raqamli displey loyiha ortga hisoblash ma'lumotlarini uzoqroq kuzatish masofasidan ajratib turishini talab qilganda foydali bo'lishi mumkin.
Nuqtali matritsali teskari svetofor ushbu talab asosida LED nuqta matritsali displeyni chiroq korpusiga birlashtirish va raqamli ma'lumotlarni signal boshiga jamlash orqali ishlab chiqilgan.
Ortga hisoblashni sinxronlashtirish va Yo'l harakati signallarini boshqarish tizimlari bilan muvofiqligi
Displeyning ko'rinishi orqaga hisoblash signalining ishlashining faqat bir qismidir. Agar ko'rsatilgan qiymat svetofor fazasiga to'g'ri kelmasa, aniq ko'rinadigan ortga hisoblash raqami cheklangan qiymatga ega.
Shu sababli, avtomobil uchun svetoforning teskari sanash taymerini tanlashda teskari sanashni sinxronlashtirish muhim ahamiyatga ega.
Ortga hisoblash bloki harakatni boshqarish tizimidan tegishli signal ma'lumotlarini qabul qilishi yoki aniqlashi va bu ma'lumotni tegishli ortga hisoblash displeyiga aylantirishi kerak. Signal boshqaruvchilari, chiqish usullari va elektr sharoitlari o'rtasidagi farqlar displeyni quvvat manbaiga ulashdan ko'ra ushbu interfeysni murakkablashtirishi mumkin.
Turli xil nazorat talablari uchun uchta ish rejimi
Nuqta matritsasi tipidagi ortga hisoblash svetofori uchta ish rejimini qo'llab-quvvatlaydi:
l Aloqa rejimi
l Trigger rejimi
l Ta'lim rejimi
Ushbu rejimlar orqaga hisoblash bilan bog'liq boshqaruv ma'lumotlarini olish va qayta ishlash uchun turli yondashuvlarni taqdim etadi.
Aloqa rejimida ortga hisoblash bloki tegishli trafikni boshqarish tizimi bilan aloqaga asoslangan interfeys orqali ishlashi mumkin. Ushbu yondashuv loyiha nazoratchi va orqaga hisoblash uskunasi o'rtasida mos keladigan aloqa usulidan foydalanganda qo'llaniladi.
Trigger rejimi boshqa boshqaruv usulini taqdim etadi, bunda orqaga hisoblash operatsiyasi tegishli tetik signaliga javob beradi. Bu maxsus aloqa jarayoni emas, balki elektr signalini o'zgartirish orqali orqaga hisoblash ma'lumotlari olinadigan loyihalar uchun foydali bo'lishi mumkin.
O'rganish rejimi qurilmaning o'rnatilgan boshqaruv tizimining signal xususiyatlariga moslashishiga yordam berish uchun mo'ljallangan. Har bir chorraha uchun bir xil boshqaruv konfiguratsiyasini talab qilish o'rniga, loyihaning haqiqiy shartlariga muvofiq operatsion yondashuvni tanlash mumkin.
FAMA tomonidan taqdim etilgan mahsulot ma'lumotlarida aytilishicha, ushbu uchta moslashuvchan ish rejimi asosiy mahalliy va xalqaro yo'l signallarini boshqarish tizimlarining 99% dan ko'prog'iga mos kelishiga imkon beradi. Loyihani xarid qilish uchun bu qobiliyat dolzarbdir, chunki muvofiqlik nafaqat dastlabki o'rnatishga, balki ishga tushirish vaqtiga va kelajakdagi almashtirish yoki ta'mirlash ishlariga ham ta'sir qiladi.
Biroq, joylashtirishdan oldin har doim moslik maxsus transport signali boshqaruvchisi va loyiha interfeysi bilan tasdiqlanishi kerak. Umumiy muvofiqlik bayonoti loyiha darajasidagi elektr va aloqa tekshiruvini almashtirmaydi.
Moslashuvchan ortga hisoblash sxemasi nima qiladi?
Orqaga hisoblashning barqaror ishlashi ko'p jihatdan kiruvchi signal qanday aniqlanganiga bog'liq.
Yo'l signali uskunalari turli kuchlanish sharoitida ishlashi mumkin, tashqi elektr muhitlari esa kommutatsiya uskunalari, uzoq kabellar va boshqa elektr qurilmalari tufayli yuzaga keladigan shovqinlarni o'z ichiga olishi mumkin. Agar aniqlash chegarasi belgilangan bo'lsa va haqiqiy kirish shartlariga mos kelmasa, ortga hisoblash signali mo'ljallangan signal holatini to'g'ri aniqlashda qiyinchiliklarga duch kelishi mumkin.
Nuqta matritsasi turidagi ortga hisoblash svetofori ushbu talabni qondirish uchun mo‘ljallangan patentlangan moslashtirilgan ortga hisoblash sxemasidan foydalanadi.
Taqdim etilgan mahsulotning texnik xususiyatlariga ko'ra, sxema:
1. Kirish kuchlanish darajasini avtomatik ravishda moslashtirish.
2. Ishlash chegarasini dinamik ravishda sozlash.
3. Tashqi elektr shovqinlarini filtrlang.
Ushbu dizaynning ahamiyati shundaki, ortga hisoblashni aniqlash faqat bitta oldindan belgilangan chegaraga ega bo'lgan sobit elektr kirishi sifatida ko'rib chiqilmaydi. Aniqlash mexanizmi kiruvchi signal sharoitlariga moslashish uchun mo'ljallangan.
Bu muhim, chunki kirish signalini aniqlash to'g'ridan-to'g'ri orqaga hisoblash sinxronizatsiyasiga bog'liq. Agar kirish signali doimiy ravishda aniqlanmasa, ortga hisoblash qiymati transport signali fazasiga to'g'ri kelmasligi mumkin. Shuning uchun adaptiv aniqlash mustaqil elektr xususiyati emas, balki sinxronizatsiya mexanizmining bir qismi sifatida ishlaydi.
Yo'l harakati muhandisligi loyihalari uchun bu farq muhim ahamiyatga ega. Orqaga hisoblash signalini baholashda xaridorlar raqamli displeyning o'zidan tashqariga qarashlari va uskunaning nazorat signalini qanday aniqlashini, qanday ish rejimlari mavjudligini va qurilmaning kuchlanish o'zgarishiga va elektr shovqinlariga qanday javob berishini tekshirishlari kerak.
Quvvat va aloqa interfeyslari uchun ikkita kuchlanishdan himoya qilish
Tashqi svetofor uskunalari boshqariladigan ichki muhitdagidan farq qiladigan elektr sharoitlariga ta'sir qiladi. Chaqmoq hodisalari, kuchlanishning ko'tarilishi va vaqtinchalik buzilishlar ham elektr zanjirlariga, ham aloqa interfeyslariga ta'sir qilishi mumkin.
Nuqta matritsasi turidagi ortga hisoblash svetofori quvvat kiritish va aloqa interfeysida kuchlanishdan himoyani o‘z ichiga oladi.
Ushbu ikki tomonlama himoya tizimi ikki xil yo'lni ko'rib chiqadi, ular orqali kuchlanish quvvati potentsial ravishda uskunaga etib boradi. Faqat kirish quvvatini himoya qilish aloqa ulanishi orqali kiruvchi buzilishlarni bartaraf etishi shart emas.
O'rnatilgan transport signali tizimi uchun bu uzoq muddatli texnik xizmat ko'rsatishga taalluqlidir, chunki orqaga hisoblash birligi ham elektr tarmog'iga, ham signalni boshqarish yoki aloqa tarmog'iga ulanishi mumkin. Shuning uchun himoya faqat quvvat tomondan emas, balki butun interfeys tuzilishi bo'ylab ko'rib chiqilishi kerak.
Taqdim etilgan mahsulot haqida ma'lumot shuni ko'rsatadiki, bu ikki tomonlama kuchlanishdan himoyalanish chaqmoq urishi va yuqori voltli kuchlanish natijasida etkazilgan zararni kamaytirish uchun mo'ljallangan va texnik xizmat ko'rsatish xarajatlarini 50% dan ko'proq kamaytirishi mumkin. Bu ko'rsatkichni har bir transport loyihasi uchun qo'llaniladigan universal texnik xizmat ko'rsatish xarajatlarini kamaytirish emas, balki mahsulotga xos ko'rsatilgan ishlash talabi sifatida tushunish kerak. Haqiqiy natijalar o'rnatish shartlariga, mahalliy elektr muhitiga, himoya arxitekturasi va texnik xizmat ko'rsatish amaliyotiga bog'liq.
Muhandislik nuqtai nazaridan, eng muhimi shundaki, kuchlanishdan himoyalanish ikkala asosiy tashqi interfeysga kiritilgan bo'lib, vaqtinchalik elektr hodisalarining orqaga hisoblash uskunasiga potentsial ta'sirini kamaytirishga yordam beradi.
Masofaviy konfiguratsiya va texnik xizmat ko'rsatishga amaliy ta'siri
Yo'l harakati signallari loyihalari har doim ham bir xil emas. Turli kesishmalar turli nazorat parametrlari, signal konfiguratsiyasi yoki ishga tushirish talablaridan foydalanishi mumkin. Agar har bir sozlash uskunani jismoniy almashtirishni talab qilsa, loyihani joylashtirish va texnik xizmat ko'rsatish ko'proq vaqt talab etadi.
Nuqta matritsasi turidagi ortga hisoblash svetofori kompyuterga asoslangan yuqori darajadagi boshqaruv tizimi orqali masofaviy konfiguratsiyani qo'llab-quvvatlaydi. Tizim parametrlarini apparatni almashtirmasdan onlayn tarzda sozlash mumkin.
Ushbu yondashuv parvarishlash jarayonini bir necha jihatdan o'zgartiradi.
Ishga tushirish vaqtida muhandislar kesishmalarni boshqarishning haqiqiy talablariga muvofiq tegishli parametrlarni sozlashlari mumkin. Agar parametrni keyinroq sozlash kerak bo'lsa, o'zgartirish orqaga hisoblash uskunasini almashtirishni talab qilish o'rniga yuqori darajadagi tizim orqali amalga oshirilishi mumkin.
Bir nechta chorrahalarni boshqaradigan pudratchilar uchun bu parametrlarni sozlash vaqtida keraksiz jismoniy aralashuvni kamaytirishi mumkin. Yo'l harakati boshqaruvi bo'limlari uchun, shuningdek, kerakli o'zgarish apparatdagi nosozlik tufayli emas, balki dasturiy ta'minot yoki parametr bilan bog'liq bo'lgan ba'zi texnik operatsiyalarni soddalashtirishi mumkin.
Shuning uchun masofaviy konfiguratsiya tizimdan alohida emas, balki tizim muvofiqligi bilan birga ishlaydi:
Bir nechta ish rejimlari → boshqaruvchining kengroq moslashuvi → masofaviy parametr konfiguratsiyasi → oddiyroq ishga tushirish va texnik xizmat ko'rsatish
Bu, ayniqsa, bir xil ortga hisoblash mahsuloti turli xil operatsion talablarga ega bo'lgan chorrahalarda joylashtirilishi kerak bo'lgan loyihalar uchun juda muhimdir.
Xaridorlar haqiqiy yo'l loyihalari uchun teskari sanash svetoforini qanday baholashlari kerak
Avtomobil uchun svetoforning orqaga sanash taymerini yoki nuqta matritsali tipidagi teskari svetoforni tanlashda xaridorlar bitta spetsifikatsiyaga e'tibor qaratmasdan, to'liq ish zanjirini baholashlari kerak.
1. Haqiqiy displey tuzilishini baholang
Raqamli displey o'lchamini, LED matritsasi konfiguratsiyasini, nashrida taqsimotini va chiroq korpusining dizaynini tekshiring. Savol shunchaki raqamlar yorqin yoki yo'qligida emas, balki ko'rsatilgan ma'lumotlar loyihaning kutilgan ko'rish shartlarida ajralib turadimi yoki yo'qmi.
2. Orqaga hisoblash sinxronizatsiyasini tekshiring
Ortga hisoblash bloki transport boshqaruvchisidan signalni qanday qabul qilishini va ko'rsatilgan ortga hisoblash haqiqiy signal fazasiga qanday mos kelishini tasdiqlang. Sinxronizatsiyani aniqlash usuli va ish rejimi bilan birgalikda baholash kerak.
3. Tekshirgichning mosligini tasdiqlang
Loyiha aloqa rejimini, ishga tushirish rejimini yoki o'rganish rejimini talab qiladimi yoki yo'qligini aniqlang. Muayyan boshqaruvchi interfeysi faqat umumiy muvofiqlik bayonotlariga tayanmasdan, o'rnatishdan oldin tekshirilishi kerak.
4. Kirish signalini aniqlashni ko'rib chiqing
Moslashuvchan aniqlash mexanizmi, ayniqsa, kirish kuchlanish sharoitlari o'zgarib turadigan yoki elektr shovqinlari signalni aniqlashga ta'sir qilishi mumkin bo'lgan joylarda tegishli bo'lishi mumkin. Xaridor uskunaning nazorat signalini qanday aniqlashini va barqaror aniqlashni saqlab turishini tushunishi kerak.
5. Tashqi interfeyslarda himoyani tekshiring
Kuchlanishdan himoyalanishni baholashda quvvat kiritish va aloqa interfeyslarini hisobga olish kerak. Bu, ayniqsa, chaqmoq va vaqtinchalik kuchlanish sharoitlariga ta'sir qiladigan tashqi svetofor qurilmalari uchun juda muhimdir.
6. Ishga tushirish va texnik xizmat ko'rsatish tartiblarini ko'rib chiqing
Masofaviy konfiguratsiya tizim parametrlarini sozlash zarur bo'lganda apparatni almashtirish zaruratini kamaytirishi mumkin. Ko'p kesishgan loyihalar uchun bu o'rnatish va texnik xizmat ko'rsatish ish oqimlariga amaliy ta'sir ko'rsatishi mumkin.
Ortga sanash displeyini harakatni aqlli boshqarish bilan birlashtirish
Ortga hisoblash signali izolyatsiya qilingan displey qurilmasi emas. U kattaroq transport signallarini boshqarish tizimining bir qismini tashkil qiladi.
Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) aqlli signalni boshqarish, aqlli harakat xavfsizligi va 5G ko'p funksiyali aqlli ustunlarni qamrab oluvchi integratsiyalashgan aqlli transport echimlarini taqdim etadi. Aqlli signallarni boshqarish dasturlarida FAMA chorrahalarda transport oqimi va piyodalar oqimining real vaqt rejimida monitoringini qo'llab-quvvatlash uchun rulonlar, geomagnetizm, RFID, radar va vizual identifikatsiyani o'z ichiga olgan texnologiyalar bilan ishlaydi.
Ushbu kengroq tizim istiqboli ortga hisoblash uskunasini tanlashda dolzarbdir, chunki ortga hisoblash displeyi transportni boshqarishning haqiqiy arxitekturasida ishlashi kerak. Shuning uchun displey texnologiyasi, signalni aniqlash, kontroller mosligi va konfiguratsiya qobiliyati alohida mahsulot xususiyatlari emas, balki ulangan elementlar sifatida ko'rib chiqilishi kerak.
FAMA - Xitoyning svetofor chiroqlari sanoatidagi yetakchi korxona
Haqiqiy loyiha ilovalarini baholovchi xaridorlar uchun FAMAning loyiha portfeli va mahsulot assortimenti uning svetofor uskunalari va aqlli transport yechimlarini tushunish uchun qo'shimcha kontekstni taqdim etadi.
Xulosa: To'liq texnik zanjir asosida ortga hisoblash signalini tanlash
Avtomobil uchun svetoforni ortga hisoblash taymerini tanlash faqat asosiy tekshiruv vaqtida ko'rsatilgan raqamlar aniq ko'rinishiga asoslanmasligi kerak. Professional transport signallari loyihalari uchun yanada mazmunli baholash butun operatsion zanjirni qamrab oladi.
Nuqta matritsali teskari svetofor LED nuqta-matritsali displey texnologiyasini konsentrlangan raqamli taqdimot uchun mo'ljallangan chiroq korpusi bilan birlashtiradi. Uning aloqa rejimi, ishga tushirish rejimi va o'rganish rejimi yo'l signallarini boshqarish tizimlariga moslashish uchun turli yondashuvlarni ta'minlaydi. Moslashuvchan ortga hisoblash sxemasi kirish voltajining o'zgarishini va tashqi elektr shovqinlarini ko'rib chiqadi, ikkita kuchlanishdan himoyalanish esa quvvat va aloqa interfeyslarini qamrab oladi. Masofaviy kompyuterga asoslangan konfiguratsiya loyihani ishga tushirish va parametrlarni sozlashni qo'shimcha ravishda qo'llab-quvvatlaydi.
Ushbu texnologiyalar bir-biriga bog'langan. Displeyning ko'rinishi qolgan vaqtni qanchalik oson aniqlash mumkinligini aniqlaydi; kirish signalini aniqlash orqaga hisoblash to'g'ri nazorat ma'lumotlarini oladimi yoki yo'qligini aniqlaydi; sinxronizatsiya ko'rsatilgan qiymatning haqiqiy signal bosqichiga mos kelishini aniqlaydi; tizimning mosligi o'rnatish va ishga tushirishga ta'sir qiladi; va kuchlanishdan himoya qilish va masofaviy konfiguratsiya joylashtirishdan keyin amaliy texnik talablarga ta'sir qiladi.
Chet eldagi svetofor xaridorlari, yo'l muhandislik pudratchilari, yo'l harakati boshqaruvi bo'limlari va aqlli transport tizimining integratorlari uchun ushbu omillarni birgalikda baholash aniq kesishish talablari uchun ortga hisoblash uskunalarini tanlash uchun yanada amaliy asos yaratadi.
